通带频率DC~2.5GHz, 3-18GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 3-18 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

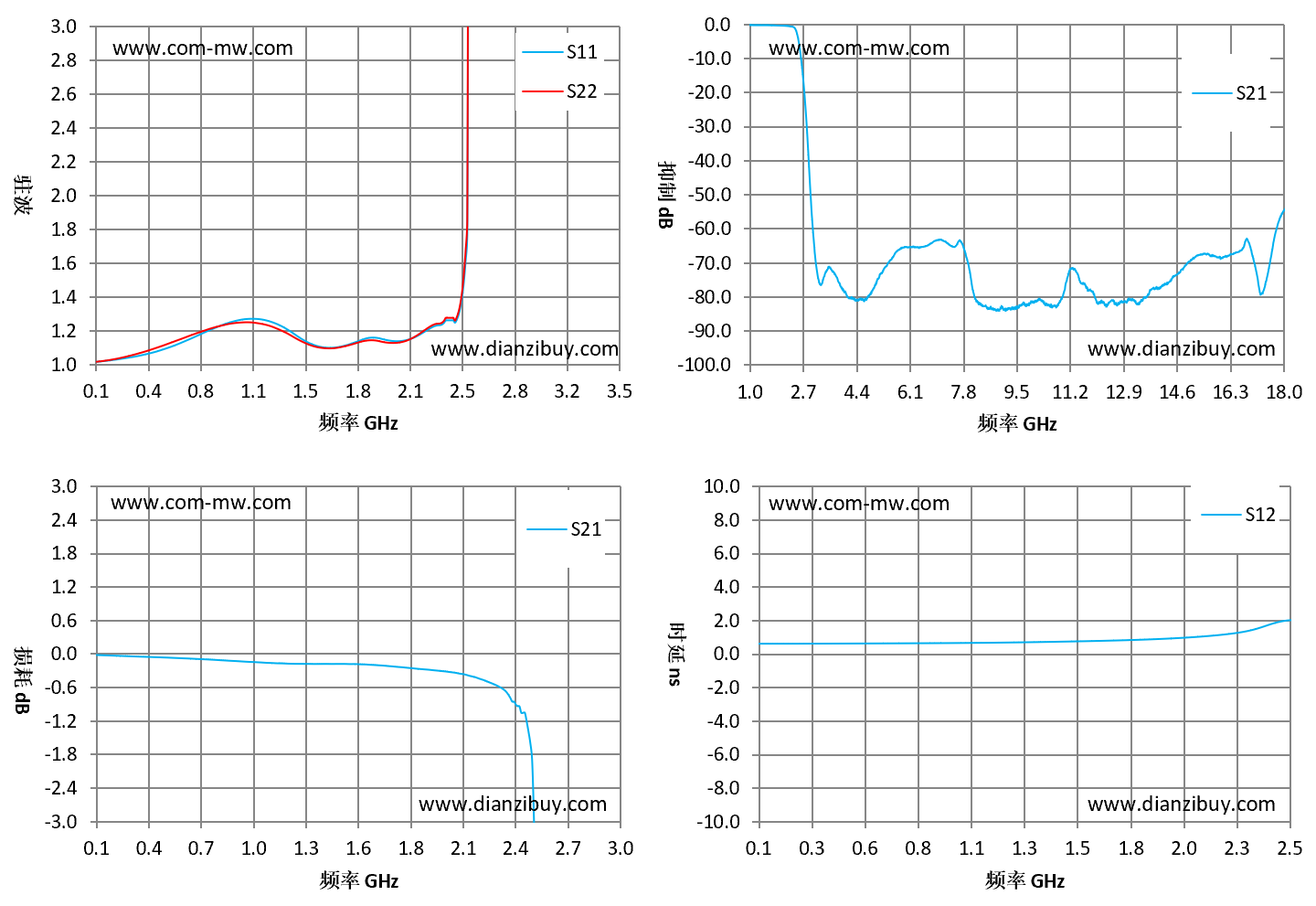

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 0.1 | 1.02 | 1.01 | -0.02 | 0.62 |
| 0.34 | 1.05 | 1.05 | -0.05 | 0.62 |
| 0.59 | 1.11 | 1.13 | -0.08 | 0.63 |
| 0.83 | 1.2 | 1.21 | -0.12 | 0.65 |
| 1.07 | 1.27 | 1.25 | -0.16 | 0.67 |
| 1.31 | 1.23 | 1.2 | -0.18 | 0.7 |
| 1.56 | 1.1 | 1.1 | -0.18 | 0.76 |
| 1.8 | 1.14 | 1.13 | -0.24 | 0.85 |
| 2.04 | 1.14 | 1.13 | -0.32 | 0.99 |
| 2.29 | 1.23 | 1.23 | -0.53 | 1.33 |
| 2.53 | 2.37 | 2.35 | -2.42 | 2.04 |
| 2.77 | 23.56 | 32.16 | -26 | 1.54 |
| 3.01 | 51.07 | 79.58 | -62.29 | -1.81 |
| 3.26 | 77.65 | 232.41 | -76.36 | -1.45 |
| 3.5 | 88.08 | 4114.05 | -71.13 | 0.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
