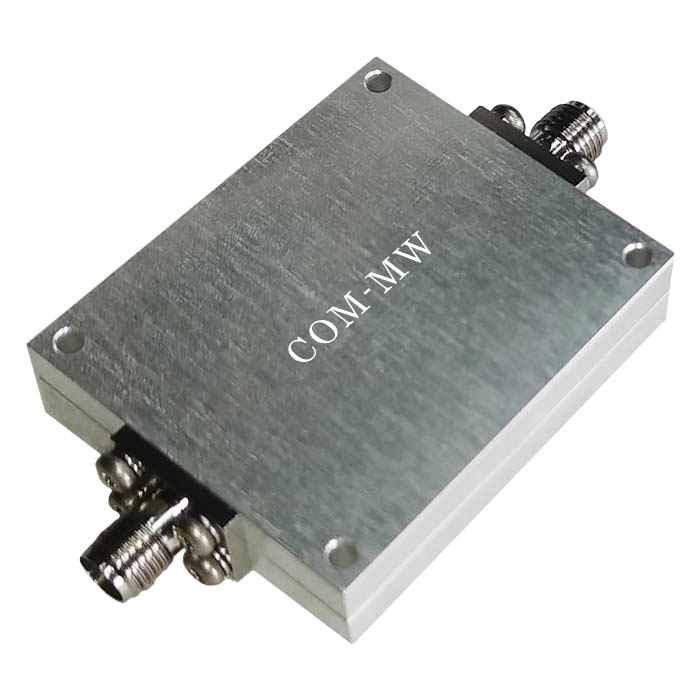

通带频率0~2.7GHz, 3-6GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 2.7 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 3-6 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

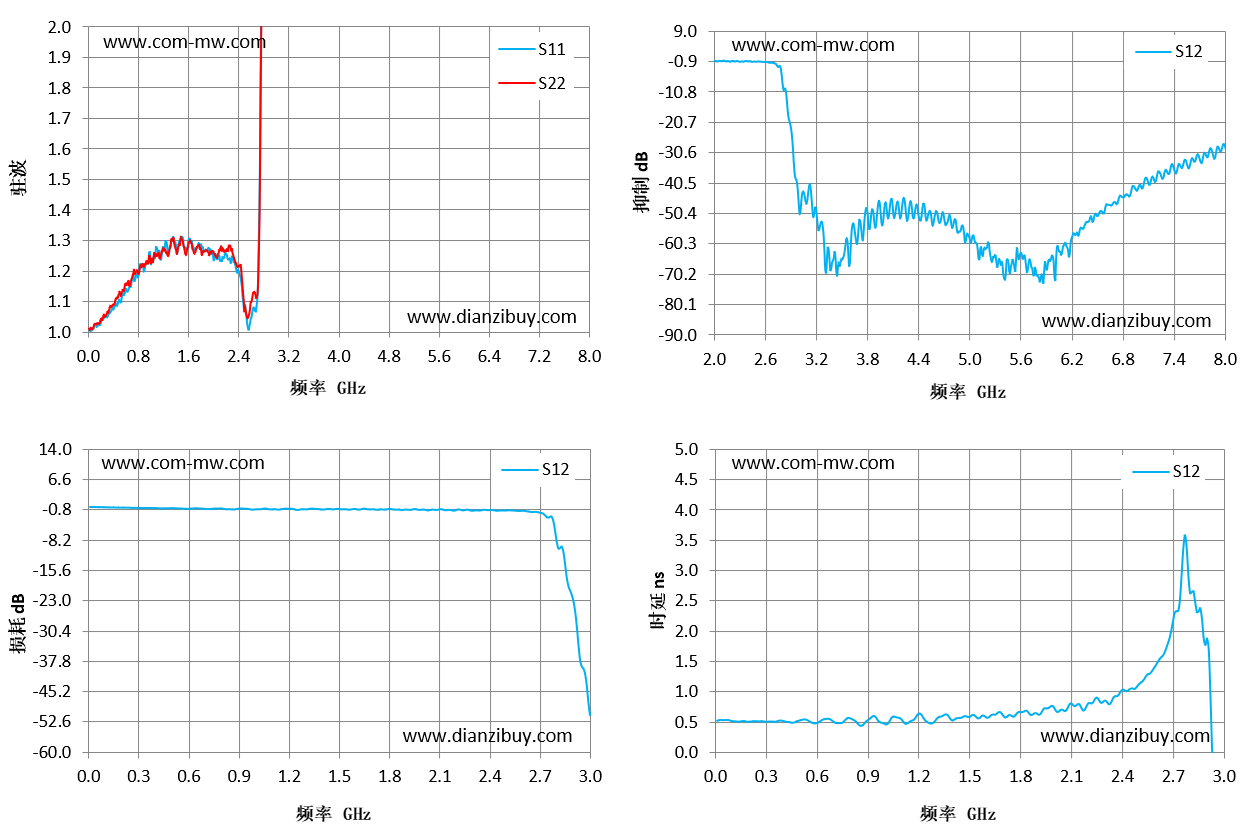

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.06 | 0.53 |
| 0.57 | 1.12 | 1.14 | -0.47 | 0.49 |
| 1.14 | 1.25 | 1.24 | -0.7 | 0.49 |
| 1.71 | 1.27 | 1.26 | -0.66 | 0.58 |
| 2.29 | 1.25 | 1.27 | -0.97 | 0.85 |
| 2.86 | 11.17 | 10.88 | -17.24 | 2.38 |
| 3.43 | 34.45 | 36.54 | -69.52 | 0.29 |
| 4 | 25.69 | 28.44 | -47.4 | 0.45 |
| 4.57 | 32.07 | 29.84 | -53.62 | -0.52 |
| 5.14 | 37.16 | 30.08 | -63.87 | -0.18 |
| 5.71 | 32.68 | 28.55 | -66.56 | -21.81 |
| 6.29 | 28.78 | 26.9 | -55.59 | 0.24 |
| 6.86 | 31 | 29.6 | -44.7 | 0.13 |
| 7.43 | 35.17 | 31.05 | -36.49 | -0.19 |
| 8 | 26.15 | 24.57 | -29.34 | 0.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
