通带频率0~2000MHz, 2500-3500MHz≥40dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 2000 | MHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带外抑制 | 2500-3500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 4000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

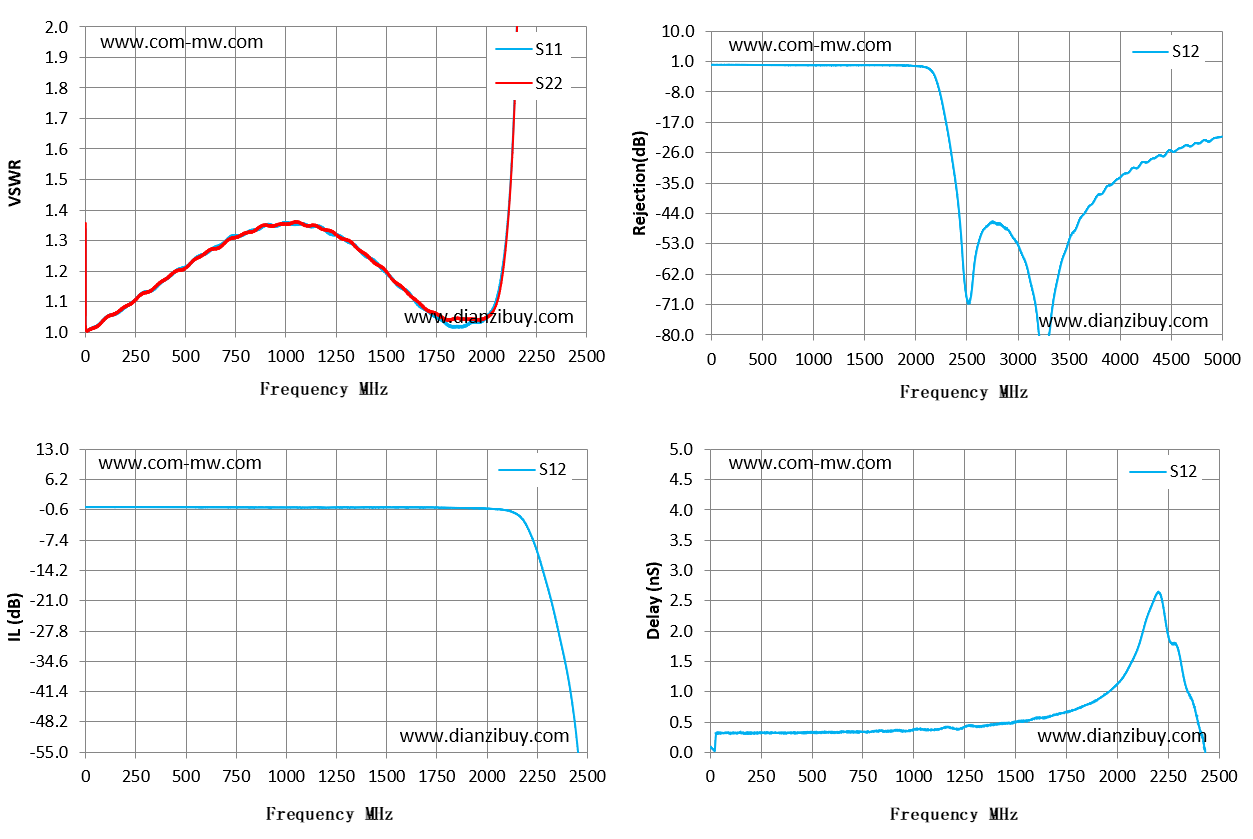

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.06 | 1.05 | 0.03 | 0.09 |
| 179 | 1.07 | 1.07 | 0.02 | 0.32 |
| 357 | 1.15 | 1.15 | 0.01 | 0.32 |
| 536 | 1.23 | 1.23 | -0.02 | 0.33 |
| 714 | 1.31 | 1.3 | -0.05 | 0.34 |
| 893 | 1.35 | 1.35 | -0.09 | 0.35 |
| 1071 | 1.35 | 1.36 | -0.1 | 0.37 |
| 1250 | 1.32 | 1.32 | -0.09 | 0.42 |
| 1429 | 1.24 | 1.23 | -0.08 | 0.47 |
| 1607 | 1.13 | 1.13 | -0.07 | 0.57 |
| 1786 | 1.03 | 1.05 | -0.13 | 0.7 |
| 1964 | 1.03 | 1.04 | -0.28 | 1.01 |
| 2143 | 1.82 | 1.8 | -1.43 | 2.19 |
| 2321 | 27.25 | 25.65 | -21.08 | 1.34 |
| 2500 | 56.08 | 57.32 | -69.23 | -9.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
