产品类目 射频滤波器
ZLPF1-M0-22G-451 滤波器
射频滤波器

滤波器 ZLPF1-M0-22G-451

通带频率 0~22GHz, 24-44GHz≥60dB, SMA

型号
ZLPF1-M0-22G-451
库存
该商品有现货 5 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
14 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数频率/最小典型最大单位
通带频率//0~22GHz
通带损耗//2.5dB
带外抑制24-44GHz≥60dB
通带驻波//1.8

其它参数

接口形式SMA-K
接口材质不锈钢
阻抗50Ω
表面镀银
功率容量10W设计保证
工作温度-40~+85℃设计保证
质量等级工业级

典型测试数据

Frequency GHzS11 驻波S22 驻波S12 损耗 dBS12 抑制 dBS12 时延 ns
0.031.011.01-0.01-0.010.16
2.891.061.06-0.11-0.110.16
5.741.181.17-0.34-0.340.16
8.601.771.77-0.71-0.710.16
11.451.351.35-0.48-0.480.18
14.311.161.12-0.41-0.410.19
17.161.031.03-0.55-0.550.21
20.021.361.39-0.73-0.730.27
22.872.184.55-4.81-4.810.86
25.7326.6533.06-79.02-79.021.05
28.5825.0446.33-85.99-85.991.54
31.4421.8643.33-94.88-94.88-0.73
34.2935.9314.27-86.63-86.630.62
37.1537.2539.56-90.20-90.200.21
40.0040.3114.00-76.04-76.040.62

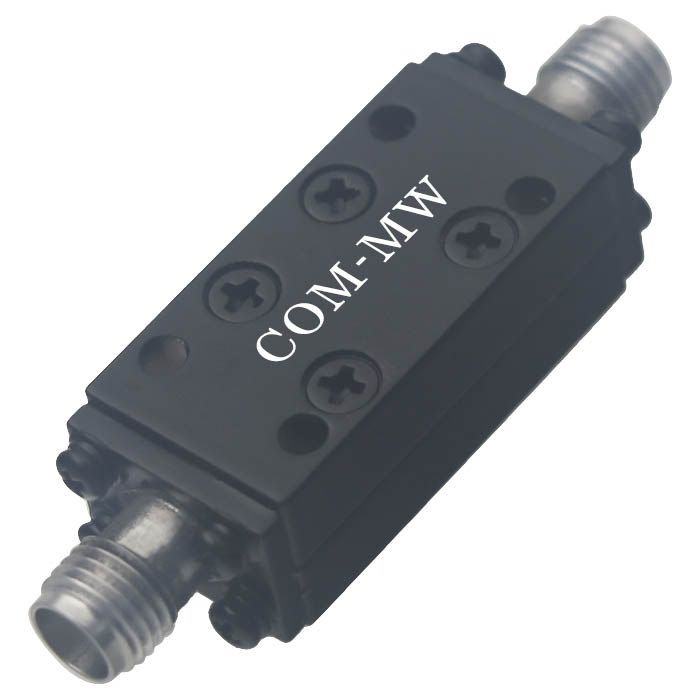

参考实物图

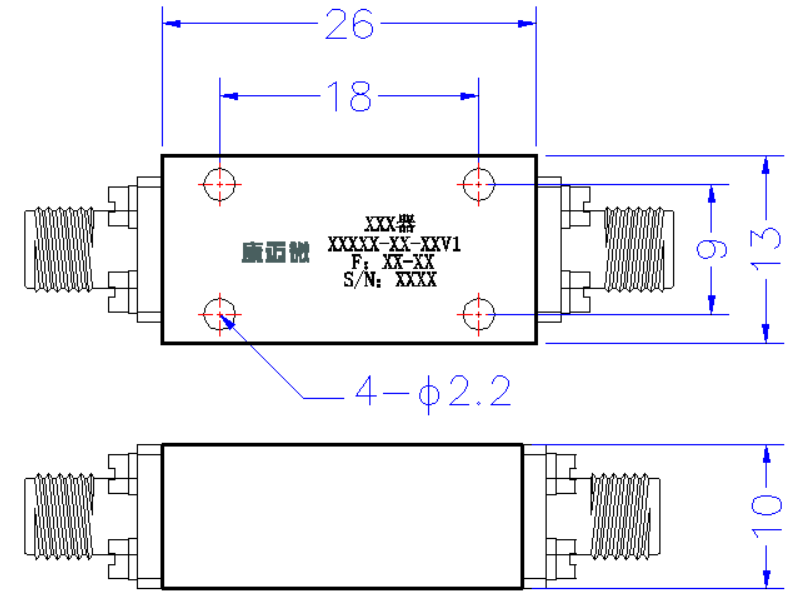

外形结构图(mm)

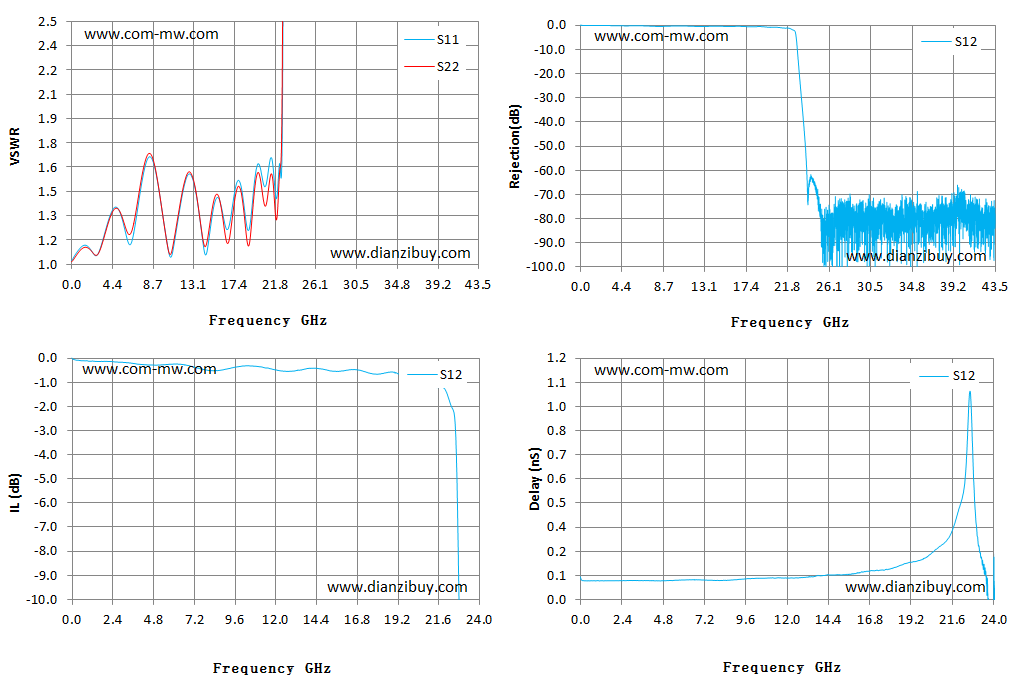

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
