通带频率0~3.8GHz, 4.2-12GHz≥45dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 3.8 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 4.2-12 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

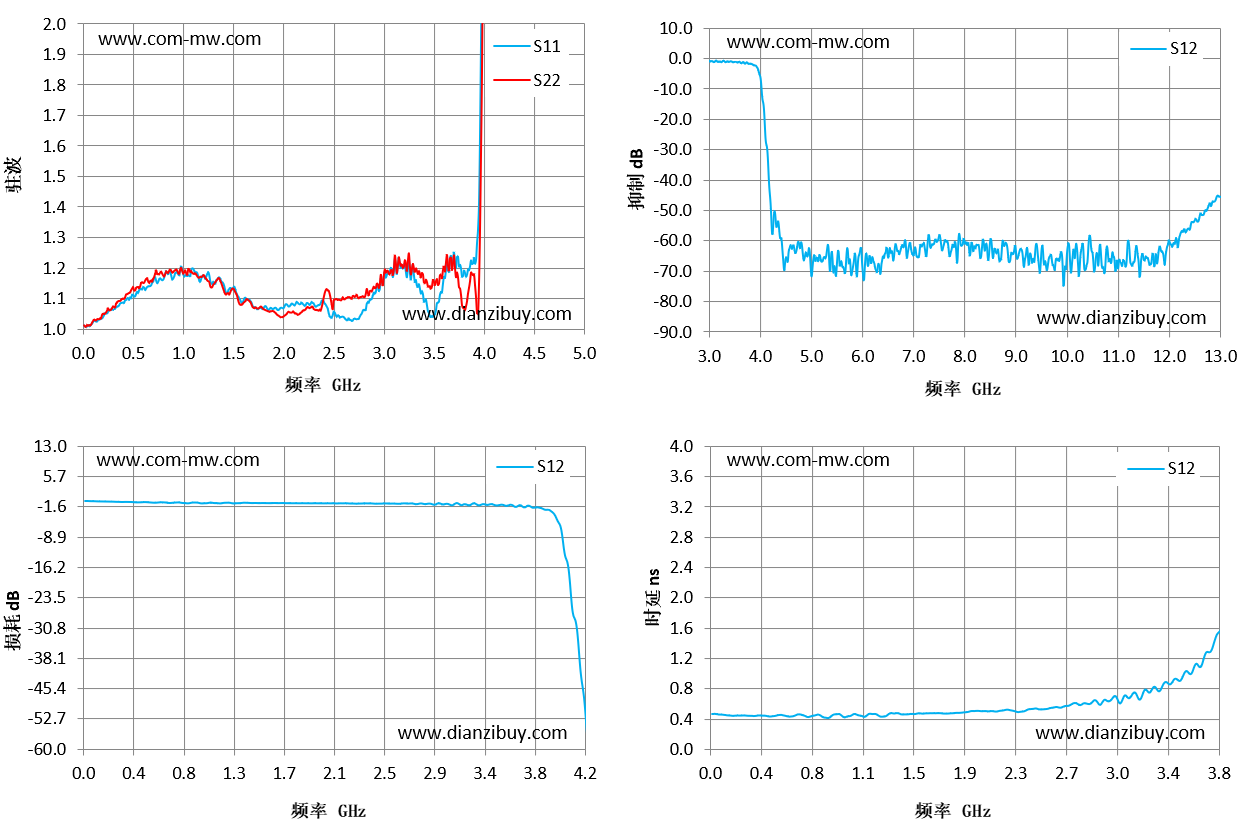

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.06 | 0.47 |
| 0.36 | 1.08 | 1.09 | -0.28 | 0.45 |
| 0.71 | 1.17 | 1.17 | -0.52 | 0.44 |
| 1.07 | 1.17 | 1.19 | -0.46 | 0.47 |
| 1.43 | 1.12 | 1.11 | -0.54 | 0.46 |
| 1.79 | 1.06 | 1.07 | -0.61 | 0.48 |
| 2.14 | 1.09 | 1.05 | -0.62 | 0.5 |
| 2.5 | 1.06 | 1.09 | -0.68 | 0.53 |
| 2.86 | 1.09 | 1.12 | -0.81 | 0.64 |
| 3.21 | 1.21 | 1.22 | -0.98 | 0.66 |
| 3.57 | 1.12 | 1.18 | -0.97 | 1.01 |
| 3.93 | 1.28 | 1.05 | -2.93 | 2.57 |
| 4.29 | 22.92 | 20.76 | -53.22 | -0.68 |
| 4.64 | 28.75 | 25.04 | -61.56 | -0.3 |
| 5 | 27.59 | 26.41 | -71 | 1.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
