通带频率 0~4.5GHz, 5-10.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0 | ~ | 4.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 5-10.5 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

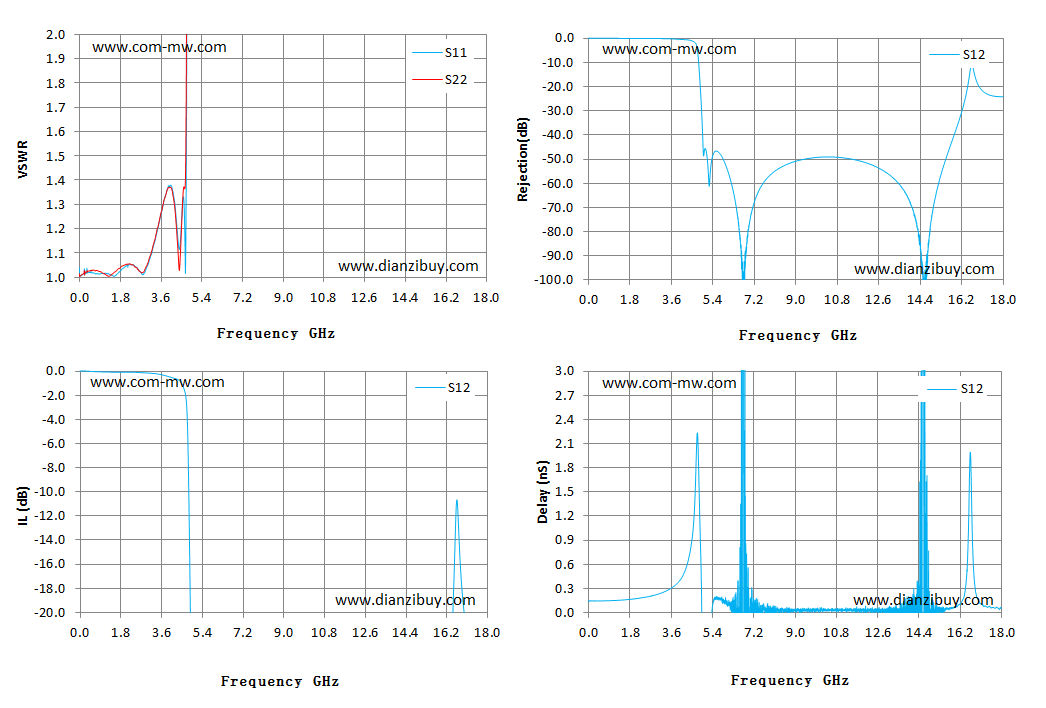

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.01 | 1.00 | 0.02 | 0.02 | 0.15 |
| 1.31 | 1.01 | 1.00 | -0.07 | -0.07 | 0.15 |
| 2.60 | 1.03 | 1.03 | -0.11 | -0.11 | 0.20 |
| 3.88 | 1.36 | 1.36 | -0.42 | -0.42 | 0.36 |
| 5.16 | 31.64 | 32.38 | -47.37 | -47.37 | -0.06 |
| 6.45 | 141.69 | 194.42 | -70.25 | -70.25 | 0.02 |
| 7.73 | 249.30 | 768.27 | -58.48 | -58.48 | 0.03 |
| 9.02 | 352.31 | 5705.20 | -50.84 | -50.84 | 0.02 |
| 10.30 | 418.30 | 4151.13 | -49.12 | -49.12 | 0.03 |
| 11.58 | 237.32 | 962.40 | -50.25 | -50.25 | 0.05 |
| 12.87 | 346.86 | 852.17 | -55.04 | -55.04 | 0.03 |
| 14.15 | 6114.76 | 445.01 | -72.53 | -72.53 | -0.01 |
| 15.43 | 1538.30 | 465.38 | -52.62 | -52.62 | 0.02 |
| 16.72 | 13.90 | 14.13 | -13.10 | -13.10 | 1.02 |
| 18.00 | 99.11 | 302.89 | -24.20 | -24.20 | 0.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
