通带频率 DC~5GHz, 5.5GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 5 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | 5.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.4-15 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

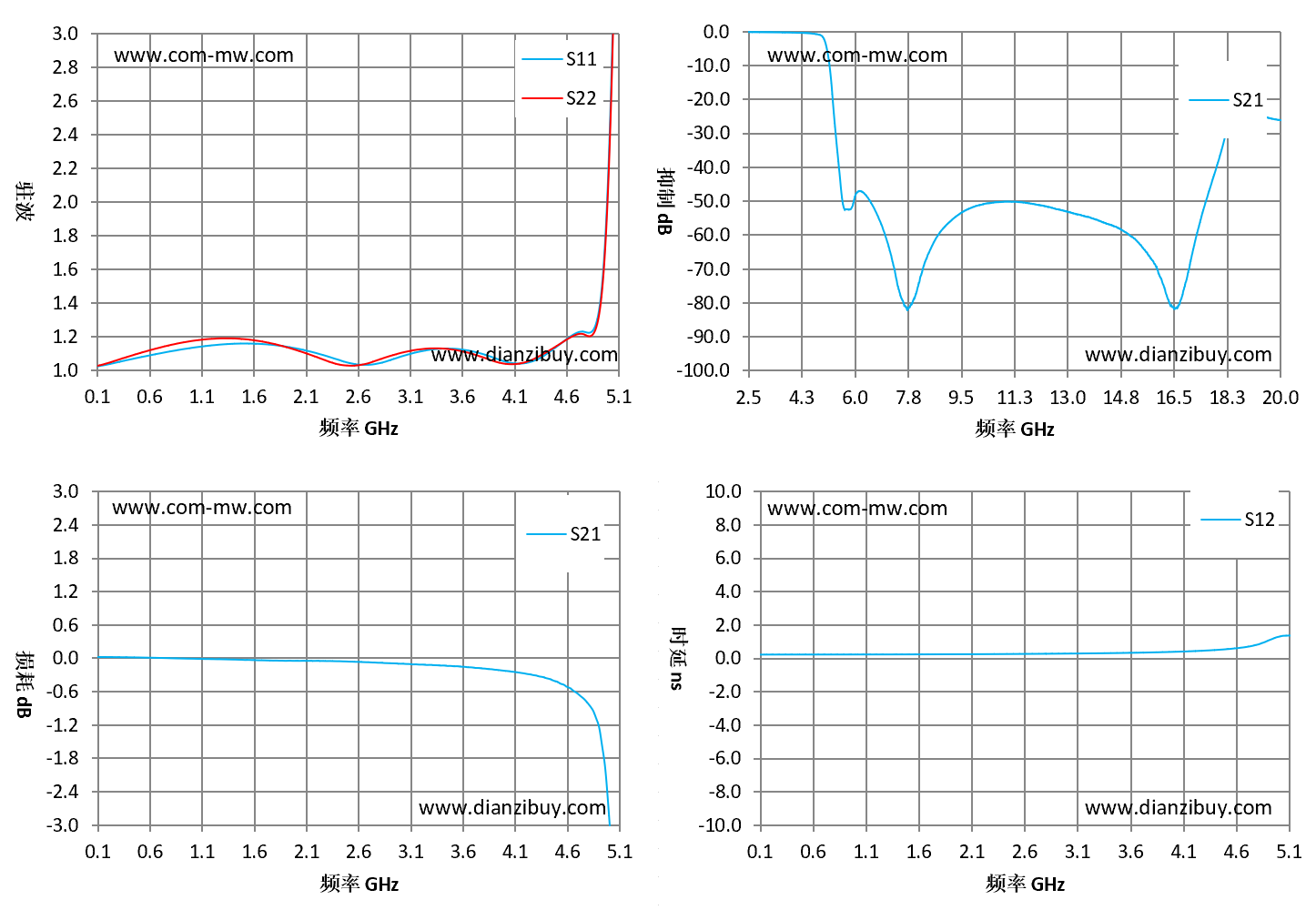

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 0.1 | 1.02 | 1.03 | 0.02 | 0.23 |
| 0.46 | 1.07 | 1.09 | 0.01 | 0.23 |
| 0.81 | 1.11 | 1.15 | -0.01 | 0.23 |
| 1.17 | 1.14 | 1.19 | -0.02 | 0.23 |
| 1.53 | 1.16 | 1.18 | -0.04 | 0.24 |
| 1.89 | 1.14 | 1.14 | -0.05 | 0.25 |
| 2.24 | 1.09 | 1.07 | -0.05 | 0.25 |
| 2.6 | 1.03 | 1.03 | -0.07 | 0.27 |
| 2.96 | 1.07 | 1.09 | -0.1 | 0.28 |
| 3.31 | 1.12 | 1.13 | -0.13 | 0.31 |
| 3.67 | 1.11 | 1.1 | -0.17 | 0.34 |
| 4.03 | 1.04 | 1.04 | -0.24 | 0.4 |
| 4.39 | 1.09 | 1.1 | -0.36 | 0.5 |
| 4.74 | 1.23 | 1.22 | -0.71 | 0.74 |
| 5.1 | 4.9 | 4.81 | -6.8 | 1.37 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
