通带频率DC~6GHz, 6.9-20GHz≥35dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，小体积。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 6 | GHz |
| 通带损耗 | / | / | 1.3 | dB | ||
| 带外抑制 | 6.9-20 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.35 |

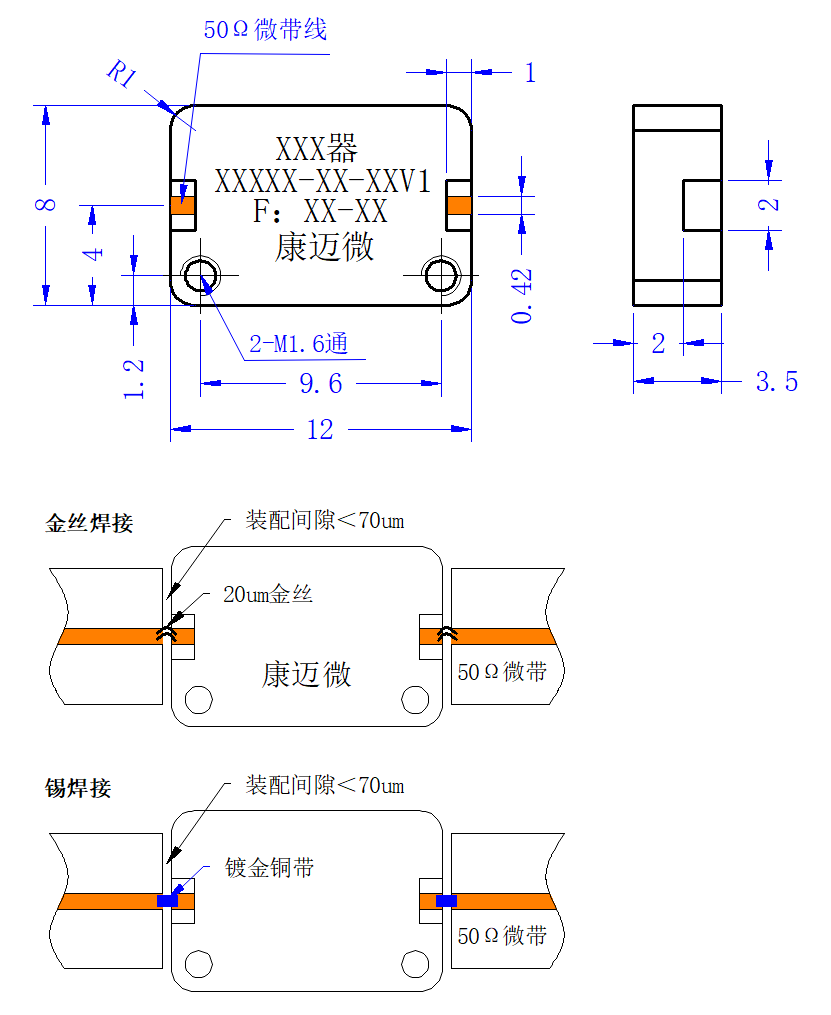

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| F(GHz) | S11(S) | S21(L) | S22(S) |
|---|---|---|---|
| 0.01 | 1.01 | -0.01 | 1.01 |
| 3.04 | 1.03 | -0.20 | 1.05 |
| 5.06 | 1.26 | -0.49 | 1.22 |
| 5.70 | 1.30 | -0.89 | 1.28 |
| 5.90 | 1.35 | -1.14 | 1.37 |
| 6.00 | 1.31 | -1.40 | 1.40 |
| 6.10 | 1.54 | -2.05 | 1.70 |
| 6.20 | 2.70 | -3.91 | 2.94 |
| 6.30 | 5.48 | -7.65 | 5.82 |
| 6.50 | 14.64 | -21.32 | 15.29 |
| 6.90 | 27.30 | -32.84 | 27.11 |
| 7.20 | 30.30 | -35.45 | 27.53 |
| 7.60 | 33.37 | -41.20 | 27.44 |
| 8.09 | 40.06 | -46.56 | 34.45 |
| 10.00 | 91.65 | -47.36 | 38.83 |
| 13.14 | 84.01 | -51.75 | 44.93 |
| 15.16 | 357.72 | -54.50 | 123.28 |
| 17.18 | 114.92 | -58.87 | 75.94 |
| 20.70 | 160.88 | -42.11 | 26.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
