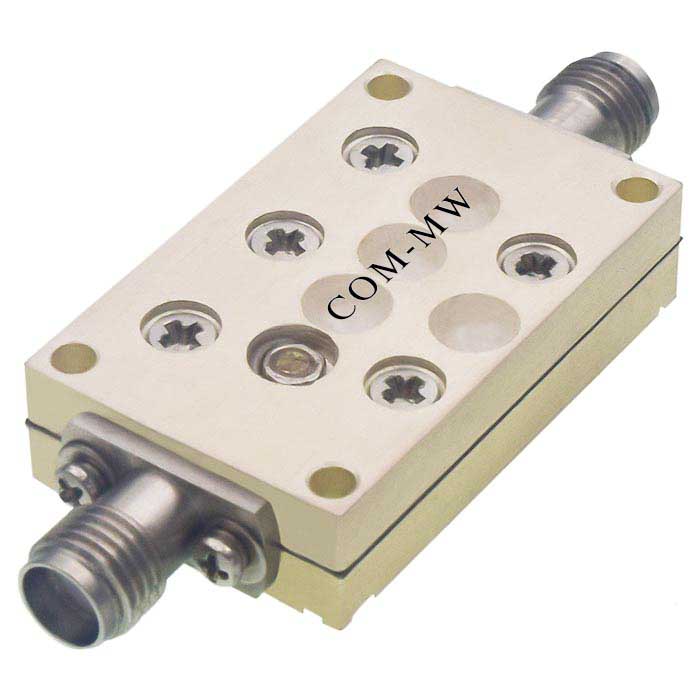

通带频率DC~8GHz, 8.5GHz≥15dB, 9-18GHz≥30dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 8 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 8.5 | GHz≥ | 15 | dB | ||
| 带外抑制 | 9-18 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 2 |

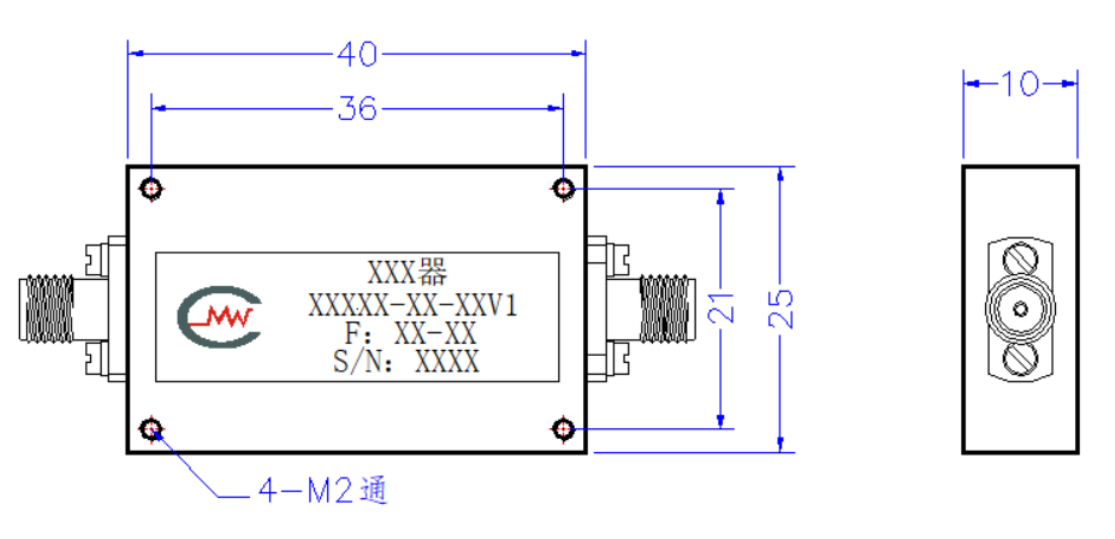

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证，峰值功率1000w,占空比5% |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

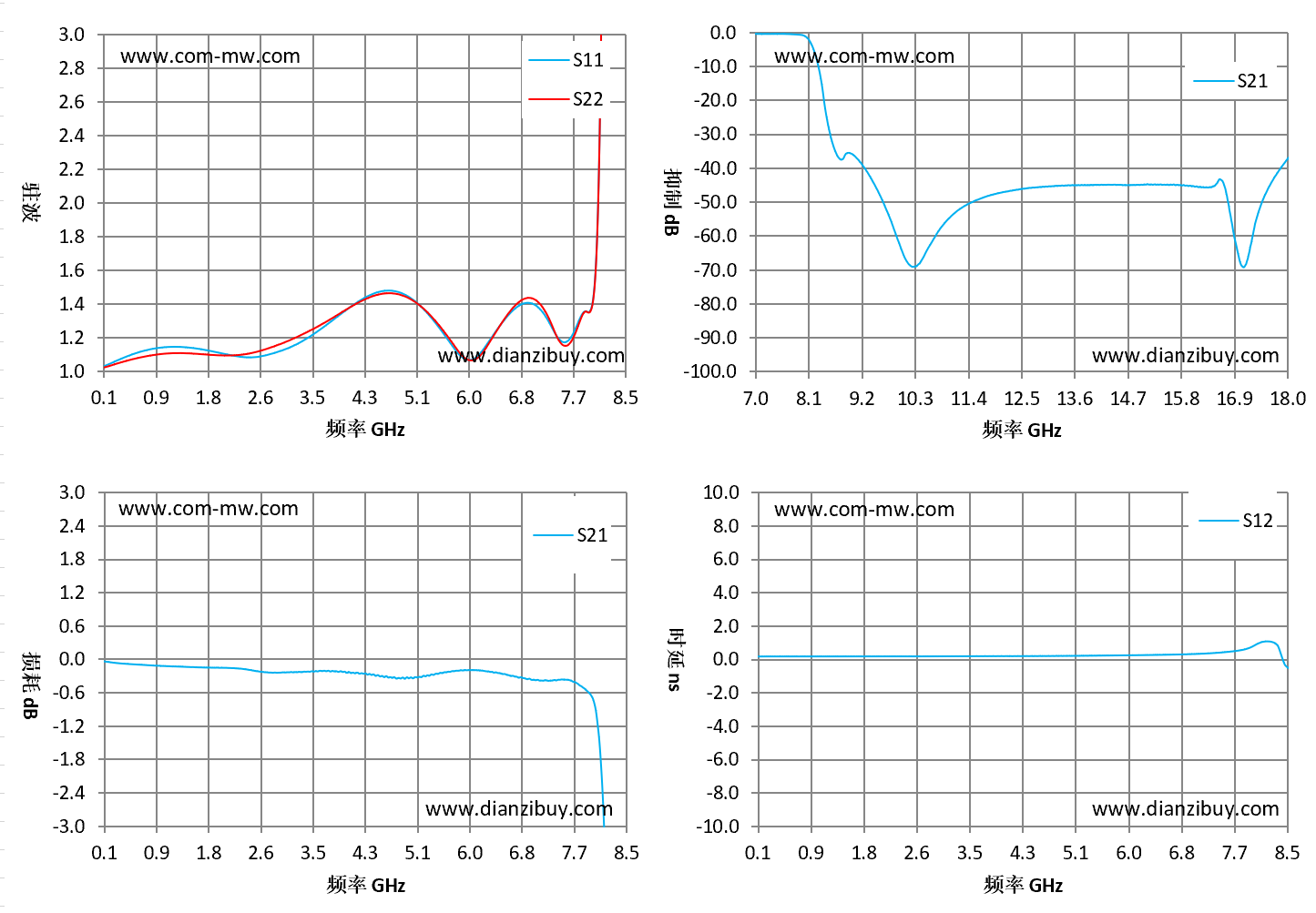

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 0.1 | 1.03 | 1.02 | -0.04 | 0.2 |
| 0.7 | 1.11 | 1.08 | -0.1 | 0.2 |
| 1.3 | 1.14 | 1.11 | -0.13 | 0.2 |
| 1.9 | 1.11 | 1.09 | -0.15 | 0.21 |
| 2.5 | 1.08 | 1.11 | -0.2 | 0.21 |
| 3.1 | 1.14 | 1.18 | -0.23 | 0.21 |
| 3.7 | 1.28 | 1.3 | -0.2 | 0.22 |
| 4.3 | 1.43 | 1.43 | -0.25 | 0.23 |
| 4.9 | 1.46 | 1.45 | -0.33 | 0.24 |
| 5.5 | 1.25 | 1.27 | -0.24 | 0.25 |
| 6.1 | 1.08 | 1.07 | -0.19 | 0.28 |
| 6.7 | 1.36 | 1.38 | -0.31 | 0.31 |
| 7.3 | 1.26 | 1.28 | -0.38 | 0.4 |
| 7.9 | 1.35 | 1.35 | -0.61 | 0.73 |
| 8.5 | 54.05 | 122.49 | -27.9 | -0.46 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
