工作频率0~8GHz, 8.75GHz≥30dB, 11-27GHz≥50dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | / | / | 0 | ~ | 8 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | 8.75 | GHz≥ | 30 | dB | ||
| 带外抑制 | 11-27 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |

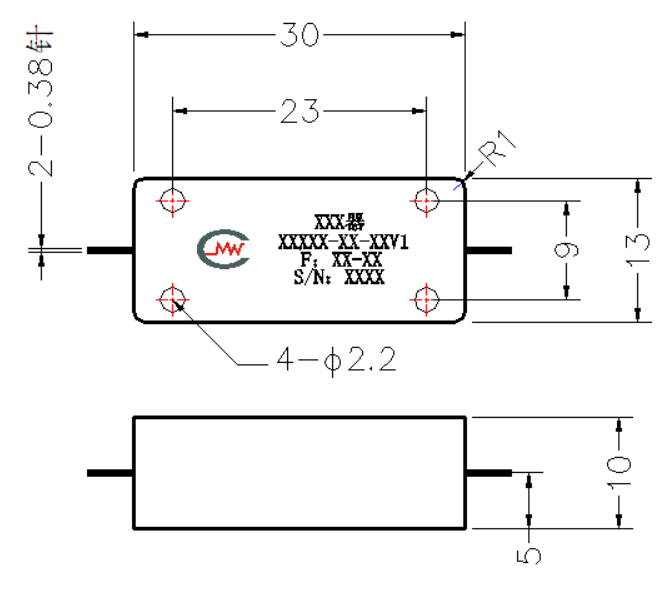

| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

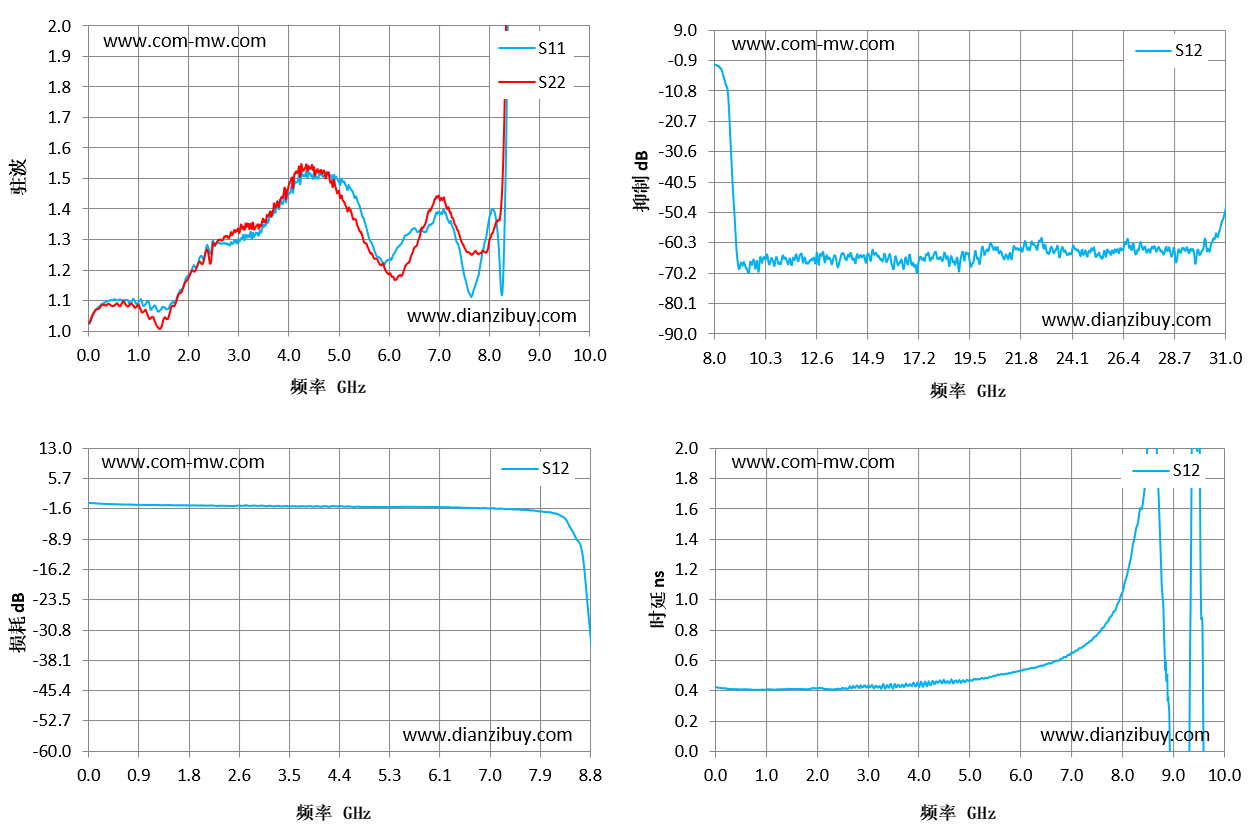

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.02 | 1.02 | -0.12 | 0.43 |
| 0.71 | 1.1 | 1.09 | -0.5 | 0.41 |
| 1.43 | 1.07 | 1.01 | -0.65 | 0.41 |
| 2.14 | 1.21 | 1.2 | -0.72 | 0.41 |
| 2.86 | 1.29 | 1.31 | -0.76 | 0.44 |
| 3.57 | 1.36 | 1.38 | -0.91 | 0.43 |
| 4.29 | 1.51 | 1.52 | -0.89 | 0.45 |
| 5 | 1.49 | 1.46 | -1.07 | 0.47 |
| 5.71 | 1.26 | 1.23 | -1.04 | 0.51 |
| 6.43 | 1.33 | 1.24 | -1.21 | 0.57 |
| 7.14 | 1.38 | 1.4 | -1.51 | 0.68 |
| 7.86 | 1.26 | 1.26 | -2.13 | 0.93 |
| 8.57 | 4.19 | 2.72 | -9.83 | 2.32 |
| 9.29 | 14.26 | 15.54 | -67.23 | -1.72 |
| 10 | 14.23 | 15.49 | -69.39 | -1.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
