通带频率 DC~100MHz,125-500MHz≥40dBc,dB,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 100 | MHz |
| 通带损耗 | / | / | 1.6 | dB | ||
| 带内波动 | / | / | 1.3 | dB | ||
| 带外抑制 | 125-500 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

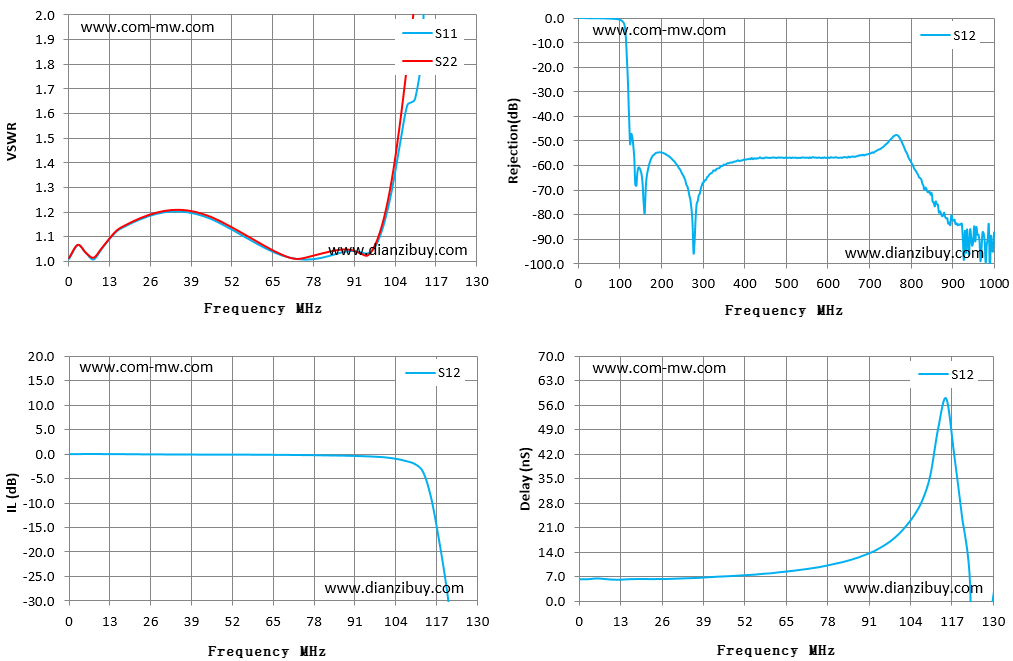

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.06 | -0.06 | 6.25 |
| 9.00 | 1.01 | 1.02 | -0.05 | -0.05 | 6.34 |
| 19.00 | 1.14 | 1.15 | -0.08 | -0.08 | 6.31 |
| 28.00 | 1.19 | 1.20 | -0.13 | -0.13 | 6.33 |
| 37.00 | 1.20 | 1.21 | -0.15 | -0.15 | 6.57 |
| 46.00 | 1.17 | 1.18 | -0.16 | -0.16 | 7.06 |
| 56.00 | 1.11 | 1.11 | -0.18 | -0.18 | 7.57 |
| 65.00 | 1.05 | 1.06 | -0.20 | -0.20 | 8.22 |
| 74.00 | 1.01 | 1.01 | -0.25 | -0.25 | 9.34 |
| 84.00 | 1.02 | 1.04 | -0.33 | -0.33 | 11.16 |
| 93.00 | 1.04 | 1.03 | -0.47 | -0.47 | 14.34 |
| 102.00 | 1.15 | 1.17 | -0.71 | -0.71 | 19.08 |
| 111.00 | 1.66 | 2.11 | -2.15 | -2.15 | 35.98 |
| 121.00 | 15.03 | 28.38 | -27.61 | -27.61 | 23.76 |
| 130.00 | 31.10 | 52.98 | -47.21 | -47.21 | -24.28 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
