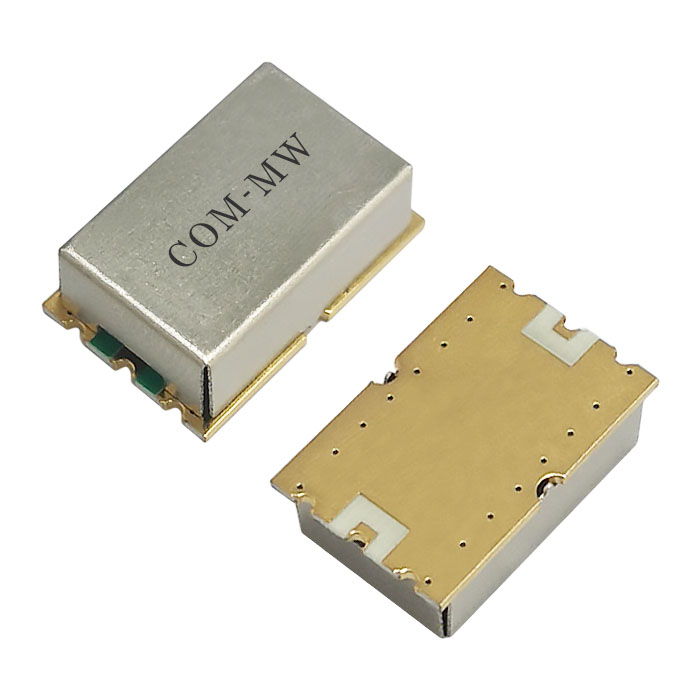

通带频率DC~1000MHz, 1250MHz≥40dBc, 1500MHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 1dB带宽 | ＞1010 | MHz | ||||
| 3dB带宽 | ＜1100 | MHz | ||||
| 带外抑制 | 1250 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1500 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 2000-5000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

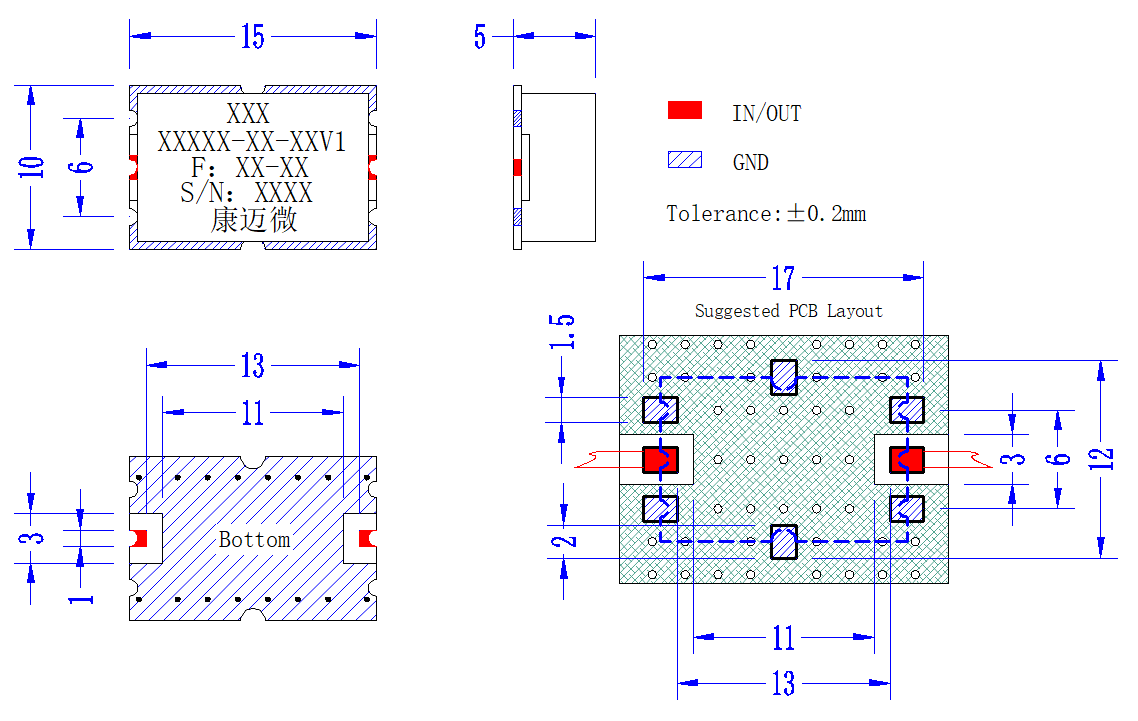

| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 幅度一致性 | ＜0.3dB |
| 带内平坦度 | ＜0.5dB（峰峰值） |
| 相位一致性 | ±5° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

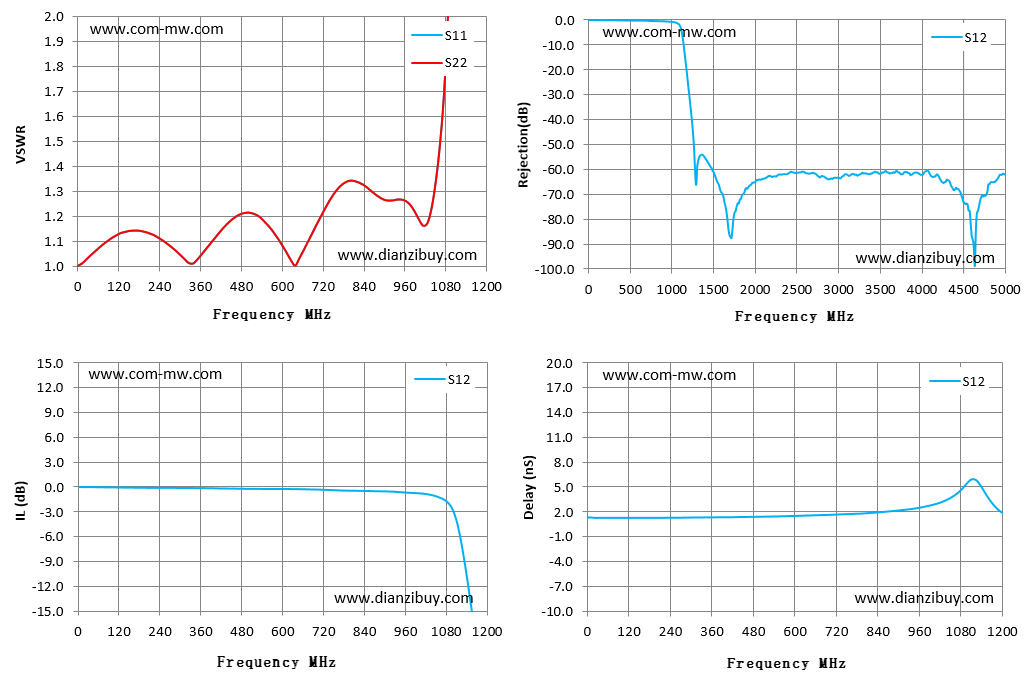

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1 | 1 | -0.01 | -0.01 | 1.27 |
| 86 | 1.09 | 1.09 | -0.05 | -0.05 | 1.22 |
| 171 | 1.15 | 1.15 | -0.09 | -0.09 | 1.23 |
| 257 | 1.1 | 1.1 | -0.12 | -0.12 | 1.25 |
| 343 | 1.01 | 1.01 | -0.14 | -0.14 | 1.28 |
| 429 | 1.15 | 1.15 | -0.19 | -0.19 | 1.31 |
| 514 | 1.21 | 1.21 | -0.24 | -0.24 | 1.37 |
| 600 | 1.11 | 1.11 | -0.25 | -0.25 | 1.45 |
| 686 | 1.1 | 1.1 | -0.29 | -0.29 | 1.56 |
| 771 | 1.31 | 1.31 | -0.42 | -0.42 | 1.7 |
| 857 | 1.32 | 1.32 | -0.5 | -0.5 | 1.93 |
| 943 | 1.27 | 1.27 | -0.61 | -0.61 | 2.3 |
| 1029 | 1.17 | 1.17 | -0.89 | -0.89 | 3.13 |
| 1114 | 4.36 | 4.36 | -4.48 | -4.48 | 5.9 |
| 1200 | 45.84 | 45.84 | -24.82 | -24.82 | 2.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
