通带频率DC~450MHz, 600-1500MHz≥50dBc, dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 450 | MHz |
| 通带损耗 | 300±51 | MHz | 1.0 | dB | ||
| 带内纹波 | / | 峰峰值 | 0.2 | dB | ||
| 带外抑制 | 600-1500 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |

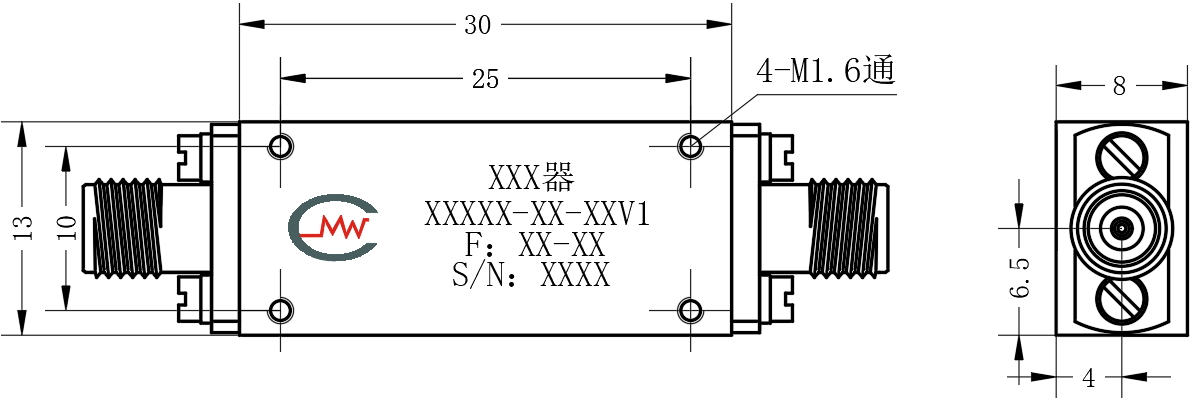

| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 时延波动 | ≤0.5ns( 300±51MHz带内）24小时绝对时延变化≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

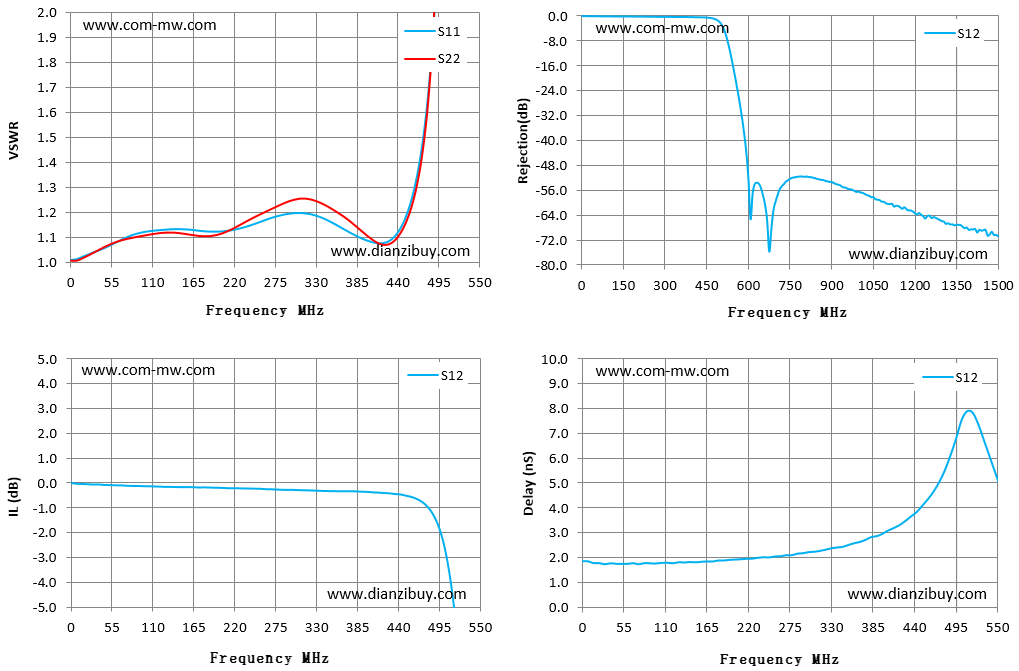

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | 1.85 | ||
| 39 | 1.05 | 1.05 | -0.06 | -0.06 | 1.76 |
| 79 | 1.1 | 1.09 | -0.11 | -0.11 | 1.73 |
| 118 | 1.13 | 1.11 | -0.14 | -0.14 | 1.79 |
| 157 | 1.13 | 1.11 | -0.17 | -0.17 | 1.8 |
| 196 | 1.13 | 1.11 | -0.19 | -0.19 | 1.9 |
| 236 | 1.14 | 1.16 | -0.22 | -0.22 | 1.99 |
| 275 | 1.18 | 1.21 | -0.25 | -0.25 | 2.09 |
| 314 | 1.2 | 1.25 | -0.29 | -0.29 | 2.23 |
| 354 | 1.16 | 1.21 | -0.33 | -0.33 | 2.5 |
| 393 | 1.1 | 1.13 | -0.35 | -0.35 | 2.86 |
| 432 | 1.09 | 1.07 | -0.41 | -0.41 | 3.46 |
| 471 | 1.34 | 1.31 | -0.65 | -0.65 | 4.64 |
| 511 | 4.18 | 5 | -3.95 | -3.95 | 7.89 |
| 550 | 18.19 | 41.77 | -17.57 | -17.57 | 5.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
