通带频率 DC~50MHz, 55-1000MHz≥40dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 50 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 2.4 | dB | ||
| 带外抑制 | 55-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

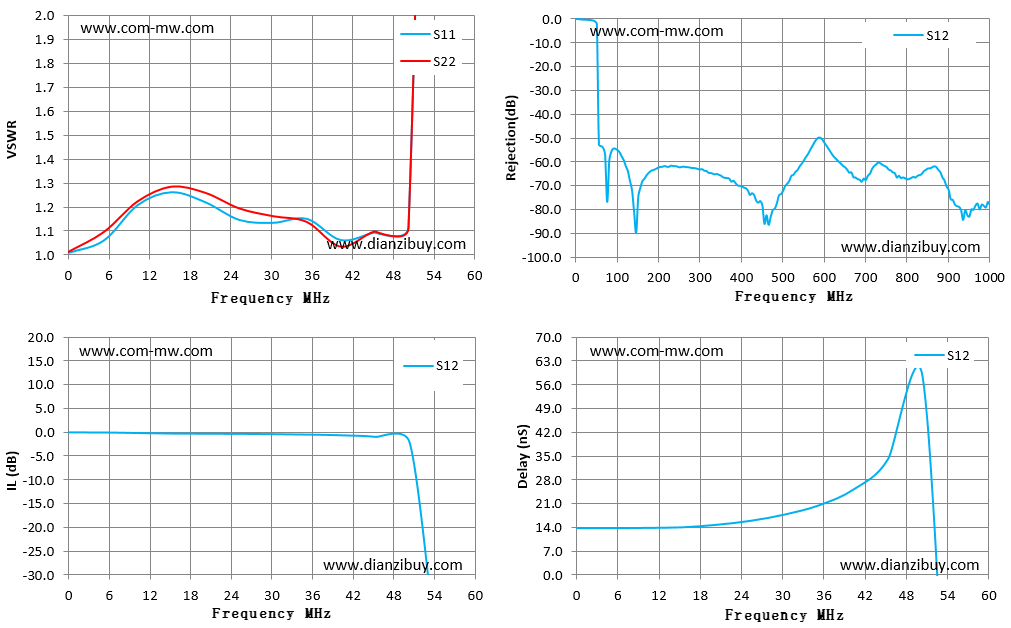

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | 0.01 | 0.01 | 13.86 |
| 4.00 | 1.01 | 1.01 | 0.01 | 0.01 | 13.86 |
| 9.00 | 1.06 | 1.10 | 0.00 | 0.00 | 13.86 |
| 13.00 | 1.21 | 1.22 | -0.12 | -0.12 | 13.93 |
| 17.00 | 1.26 | 1.28 | -0.23 | -0.23 | 14.09 |
| 21.00 | 1.22 | 1.26 | -0.26 | -0.26 | 14.84 |
| 26.00 | 1.15 | 1.19 | -0.29 | -0.29 | 16.01 |
| 30.00 | 1.15 | 1.19 | -0.29 | -0.29 | 16.01 |
| 34.00 | 1.13 | 1.16 | -0.35 | -0.35 | 17.88 |
| 39.00 | 1.15 | 1.14 | -0.44 | -0.44 | 20.62 |
| 43.00 | 1.06 | 1.03 | -0.59 | -0.59 | 25.27 |
| 47.00 | 1.09 | 1.10 | -0.93 | -0.93 | 34.22 |
| 51.00 | 1.12 | 1.11 | -2.12 | -2.12 | 58.59 |
| 56.00 | 8.60 | 8.82 | -52.68 | -52.68 | -88.58 |
| 60.00 | 8.60 | 8.82 | -52.68 | -52.68 | -88.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
