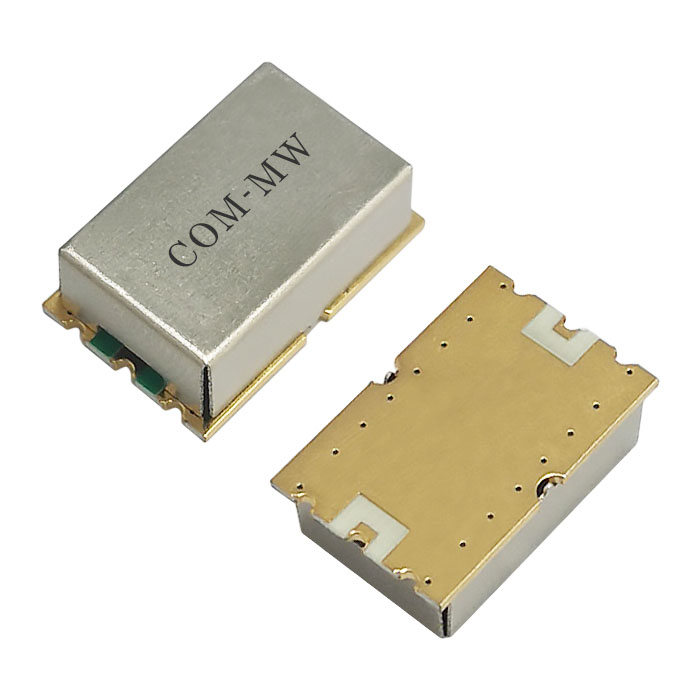

通带频率DC~500MHz, 625MHz≥40dBc, 750MHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 500 | MHz |
| 通带损耗 | / | / | 1.4 | dB | ||
| 1dB带宽 | ＞505 | MHz | ||||
| 3dB带宽 | ＜520 | MHz | ||||
| 带外抑制 | 625 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 750 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1000-5000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

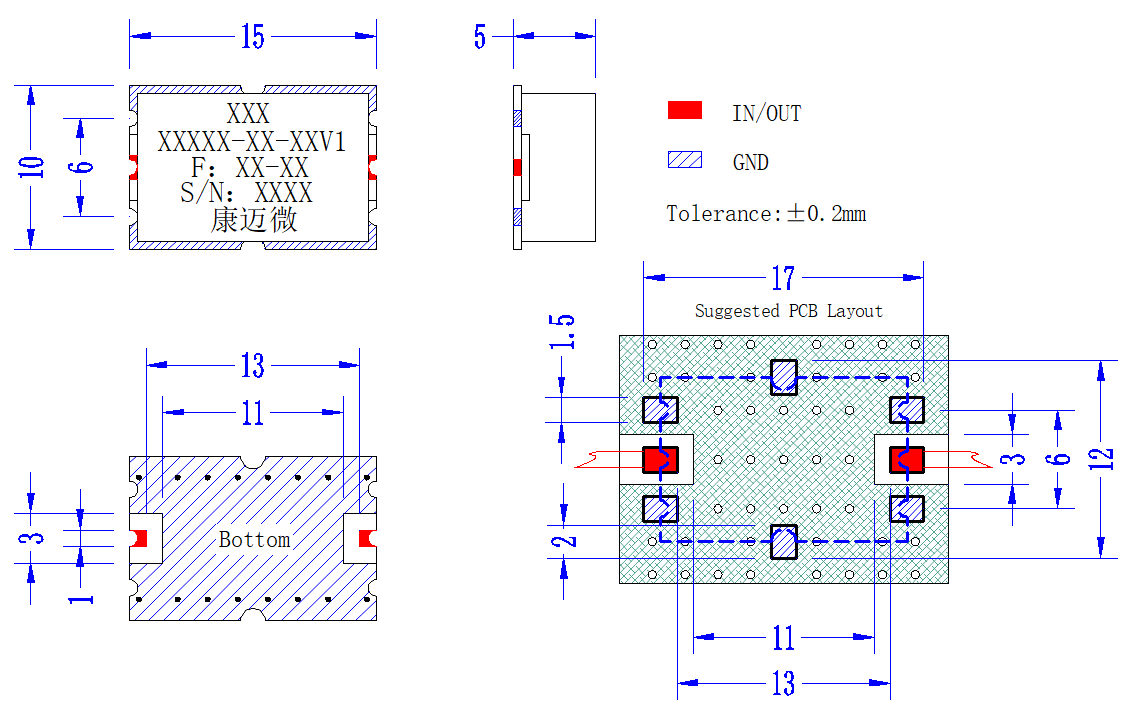

| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 幅度一致性 | ＜0.3dB |
| 带内平坦度 | ＜0.5dB(峰峰值） |
| 相位一致性 | ±5° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

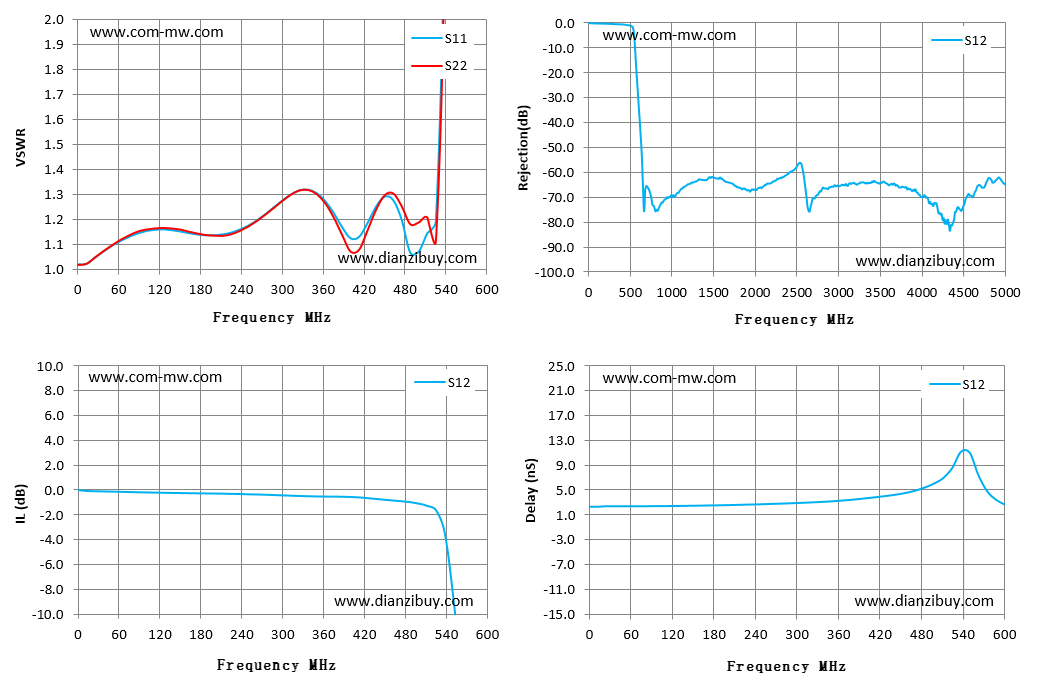

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.02 | 0.03 | 0.03 | 2.38 |
| 43 | 1.07 | 1.07 | -0.09 | -0.09 | 2.45 |
| 86 | 1.13 | 1.14 | -0.13 | -0.13 | 2.46 |
| 129 | 1.16 | 1.17 | -0.19 | -0.19 | 2.5 |
| 171 | 1.15 | 1.15 | -0.23 | -0.23 | 2.56 |
| 214 | 1.14 | 1.13 | -0.27 | -0.27 | 2.67 |
| 257 | 1.18 | 1.17 | -0.32 | -0.32 | 2.78 |
| 300 | 1.25 | 1.25 | -0.38 | -0.38 | 2.92 |
| 343 | 1.32 | 1.32 | -0.47 | -0.47 | 3.17 |
| 386 | 1.23 | 1.21 | -0.5 | -0.5 | 3.46 |
| 429 | 1.19 | 1.16 | -0.63 | -0.63 | 4.06 |
| 471 | 1.28 | 1.3 | -0.82 | -0.82 | 4.71 |
| 514 | 1.15 | 1.21 | -1.26 | -1.26 | 7.06 |
| 557 | 6.75 | 6.19 | -8.58 | -8.58 | 11.12 |
| 600 | 31.34 | 29.44 | -28.41 | -28.41 | 3.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
