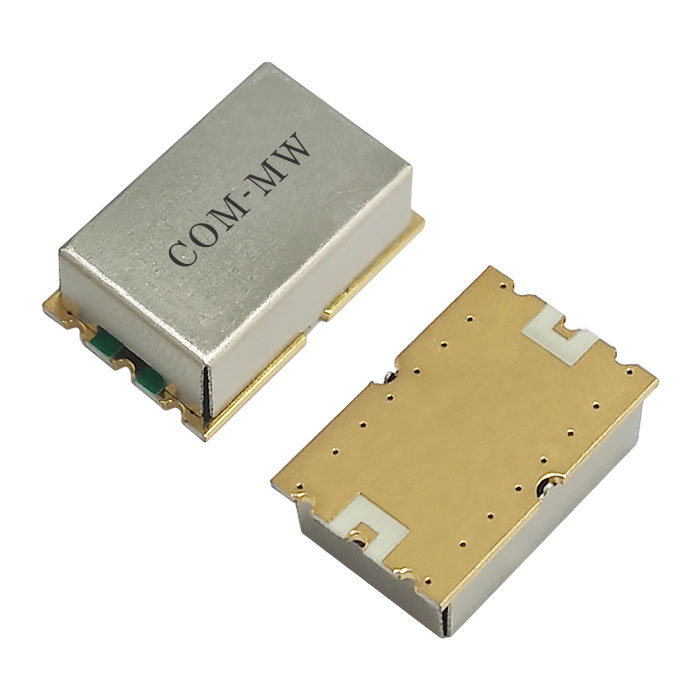

通带频率DC~650MHz, 812.5MHz≥40dBc, 975MHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 650 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 1dB带宽 | ＞655 | MHz | ||||
| 3dB带宽 | ＜675 | MHz | ||||
| 带外抑制 | 812.5 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 975 | MHz≥ | 50 | dBc | ||
| 带外抑制 | 1300-5000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

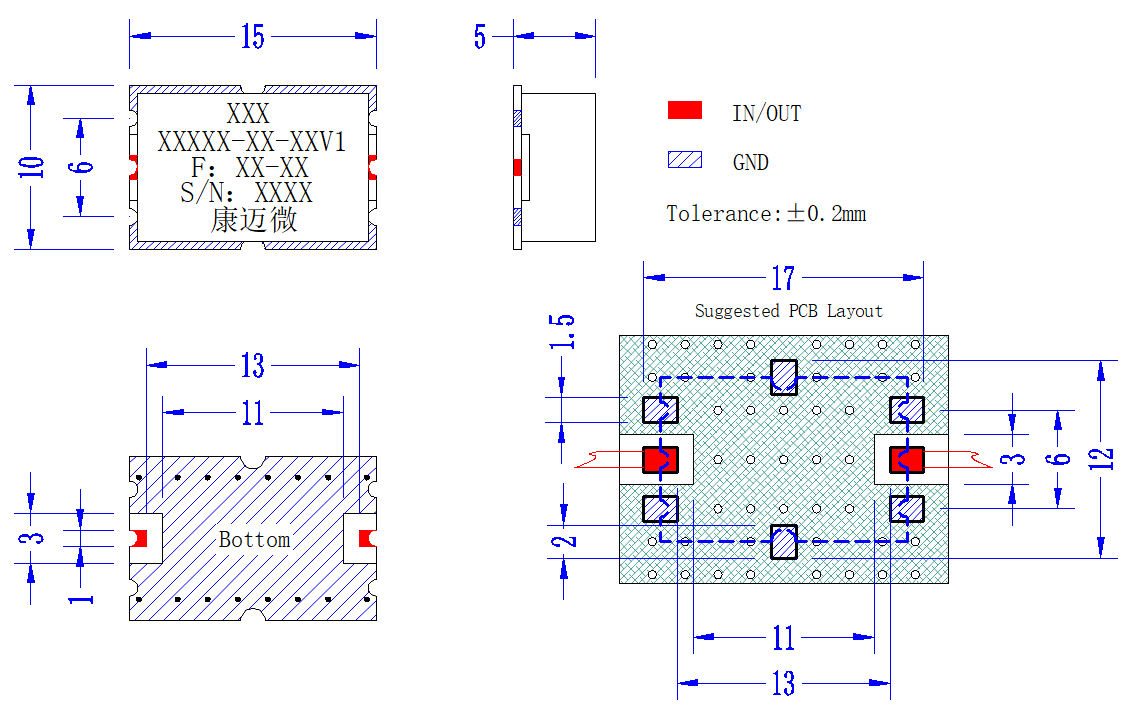

| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 幅度一致性 | ＜0.3dB |
| 带内平坦度 | ＜0.5dB（峰峰值） |
| 相位一致性 | ±5° |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

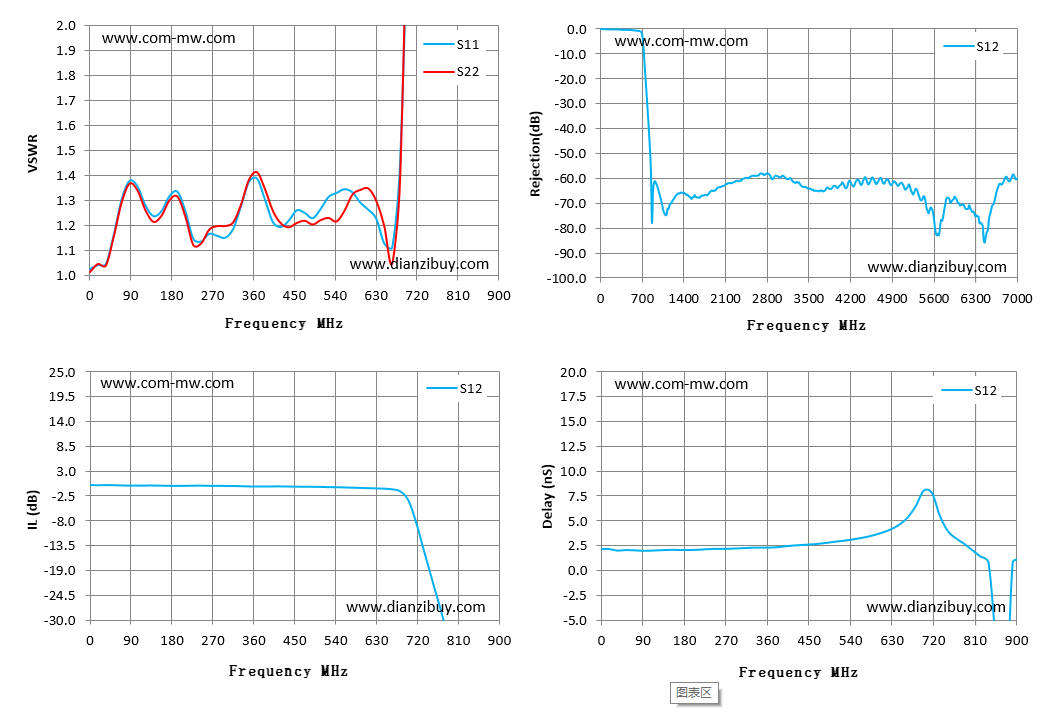

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.02 | -0.06 | -0.06 | 2.14 |
| 64 | 1.16 | 1.16 | -0.08 | -0.08 | 2.04 |
| 129 | 1.28 | 1.26 | -0.18 | -0.18 | 2.01 |
| 193 | 1.33 | 1.32 | -0.25 | -0.25 | 2.04 |
| 257 | 1.13 | 1.13 | -0.2 | -0.2 | 2.16 |
| 321 | 1.18 | 1.21 | -0.27 | -0.27 | 2.25 |
| 386 | 1.3 | 1.35 | -0.38 | -0.38 | 2.34 |
| 450 | 1.22 | 1.19 | -0.39 | -0.39 | 2.56 |
| 514 | 1.26 | 1.22 | -0.48 | -0.48 | 2.88 |
| 579 | 1.33 | 1.33 | -0.64 | -0.64 | 3.38 |
| 643 | 1.23 | 1.3 | -0.8 | -0.8 | 4.16 |
| 707 | 2.73 | 3.01 | -3.49 | -3.49 | 8.04 |
| 771 | 28.2 | 37.71 | -27.38 | -27.38 | 3.2 |
| 836 | 105 | 105.68 | -48.04 | -48.04 | 1.38 |
| 900 | 145.4 | 72.09 | -61.58 | -61.58 | 0.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
