通带频率 DC~1400MHz, 2015-6000MHz≥50dB, dBc, dBc, dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1400 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 通带损耗 | 1650 | MHz | 3.0 | dB | ||
| 带外抑制 | 2015-6000 | MHz≥ | 50 | dB | ||
| 通带驻波 | DC-1400 | MHz | 1.3 |

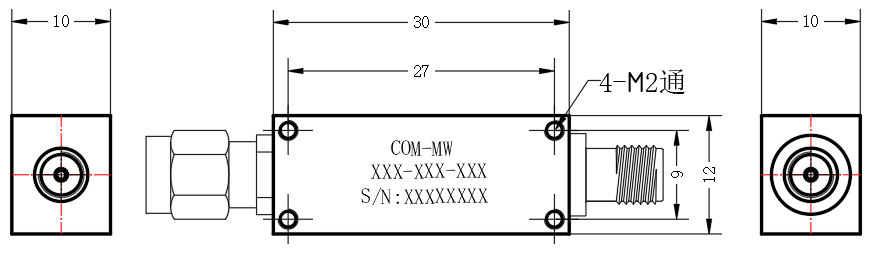

| 接口形式 | SMA-MF |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

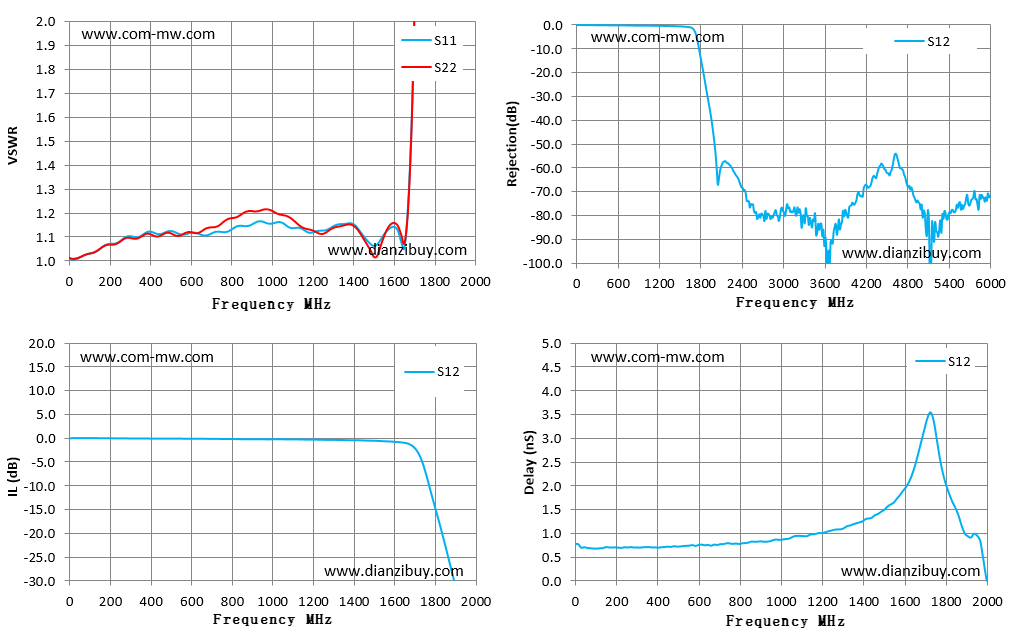

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.01 | -0.08 | -0.08 | 0.77 |
| 143.00 | 1.04 | 1.04 | -0.03 | -0.03 | 0.68 |
| 286.00 | 1.10 | 1.10 | -0.08 | -0.08 | 0.70 |
| 429.00 | 1.12 | 1.10 | -0.12 | -0.12 | 0.70 |
| 571.00 | 1.11 | 1.11 | -0.14 | -0.14 | 0.75 |
| 714.00 | 1.12 | 1.14 | -0.17 | -0.17 | 0.77 |
| 857.00 | 1.15 | 1.20 | -0.24 | -0.24 | 0.82 |
| 1000.00 | 1.16 | 1.21 | -0.26 | -0.26 | 0.86 |
| 1143.00 | 1.14 | 1.14 | -0.30 | -0.30 | 0.97 |
| 1286.00 | 1.13 | 1.12 | -0.39 | -0.39 | 1.08 |
| 1429.00 | 1.13 | 1.12 | -0.48 | -0.48 | 1.30 |
| 1571.00 | 1.12 | 1.12 | -0.70 | -0.70 | 1.72 |
| 1714.00 | 2.55 | 2.52 | -2.85 | -2.85 | 3.43 |
| 1857.00 | 34.09 | 40.13 | -22.28 | -22.28 | 1.53 |
| 2000.00 | 44.08 | 135.24 | -50.55 | -50.55 | 0.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
