通带频率DC~1500MHz, 1850-6000MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1500 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带外抑制 | 1850-6000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

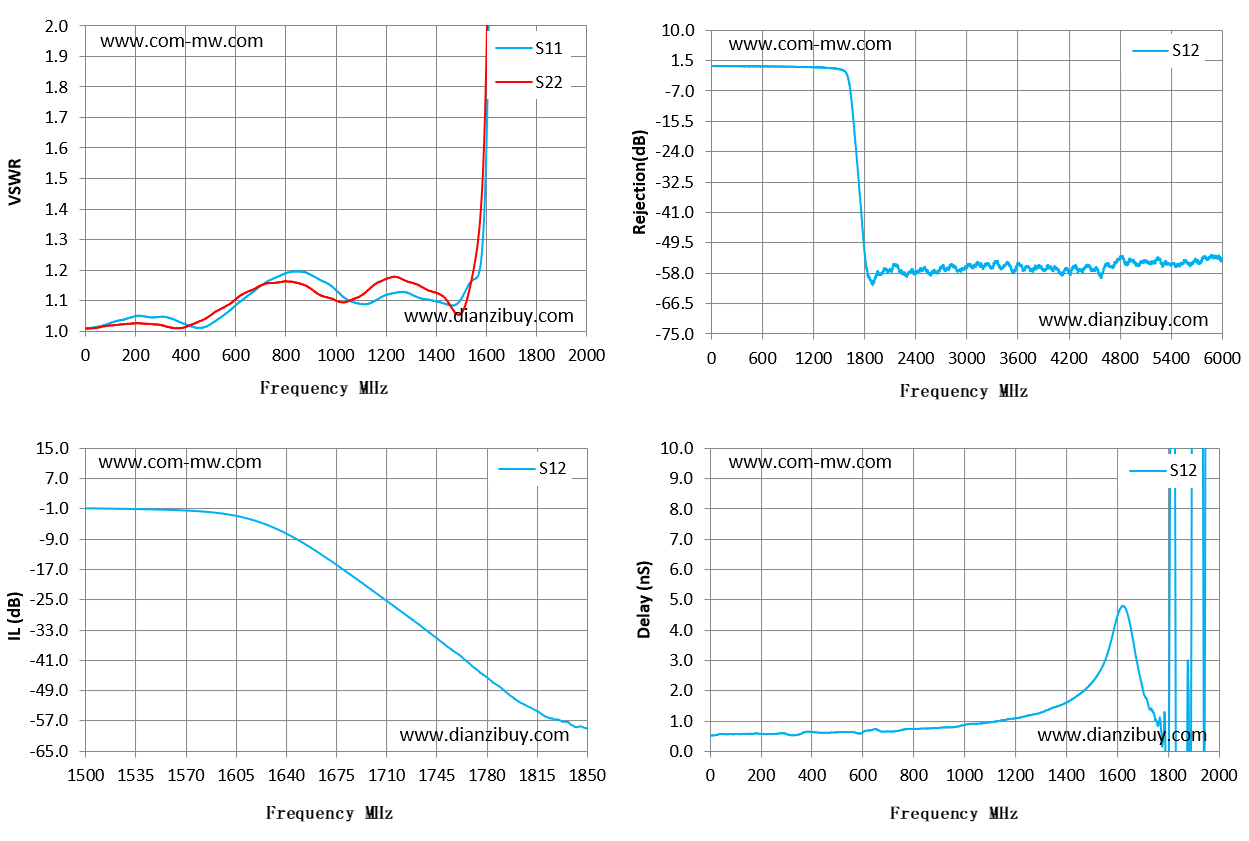

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | -0.02 | -0.02 | 0.51 |
| 143 | 1.04 | 1.02 | -0.07 | -0.07 | 0.58 |
| 286 | 1.05 | 1.02 | -0.1 | -0.1 | 0.6 |
| 429 | 1.01 | 1.02 | -0.13 | -0.13 | 0.62 |
| 571 | 1.06 | 1.09 | -0.18 | -0.18 | 0.63 |
| 714 | 1.16 | 1.15 | -0.18 | -0.18 | 0.66 |
| 857 | 1.19 | 1.16 | -0.23 | -0.23 | 0.76 |
| 1000 | 1.13 | 1.1 | -0.26 | -0.26 | 0.88 |
| 1143 | 1.09 | 1.14 | -0.34 | -0.34 | 1.02 |
| 1286 | 1.13 | 1.16 | -0.44 | -0.44 | 1.24 |
| 1429 | 1.09 | 1.11 | -0.66 | -0.66 | 1.75 |
| 1571 | 1.19 | 1.32 | -1.49 | -1.49 | 3.47 |
| 1714 | 23.93 | 28.01 | -26.28 | -26.28 | 1.77 |
| 1857 | 52.38 | 53.96 | -59.25 | -59.25 | -25.68 |
| 2000 | 75.16 | 45.19 | -58.28 | -58.28 | 45.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
