通带频率DC~1900MHz, 2250-5000MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1900 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 2250-5000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |

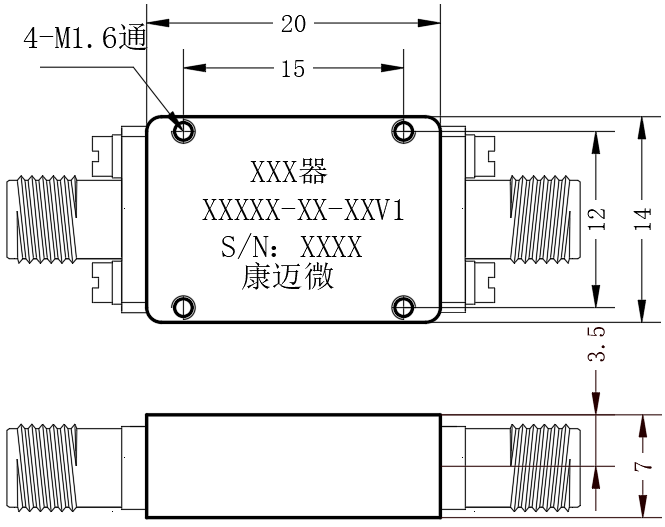

| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

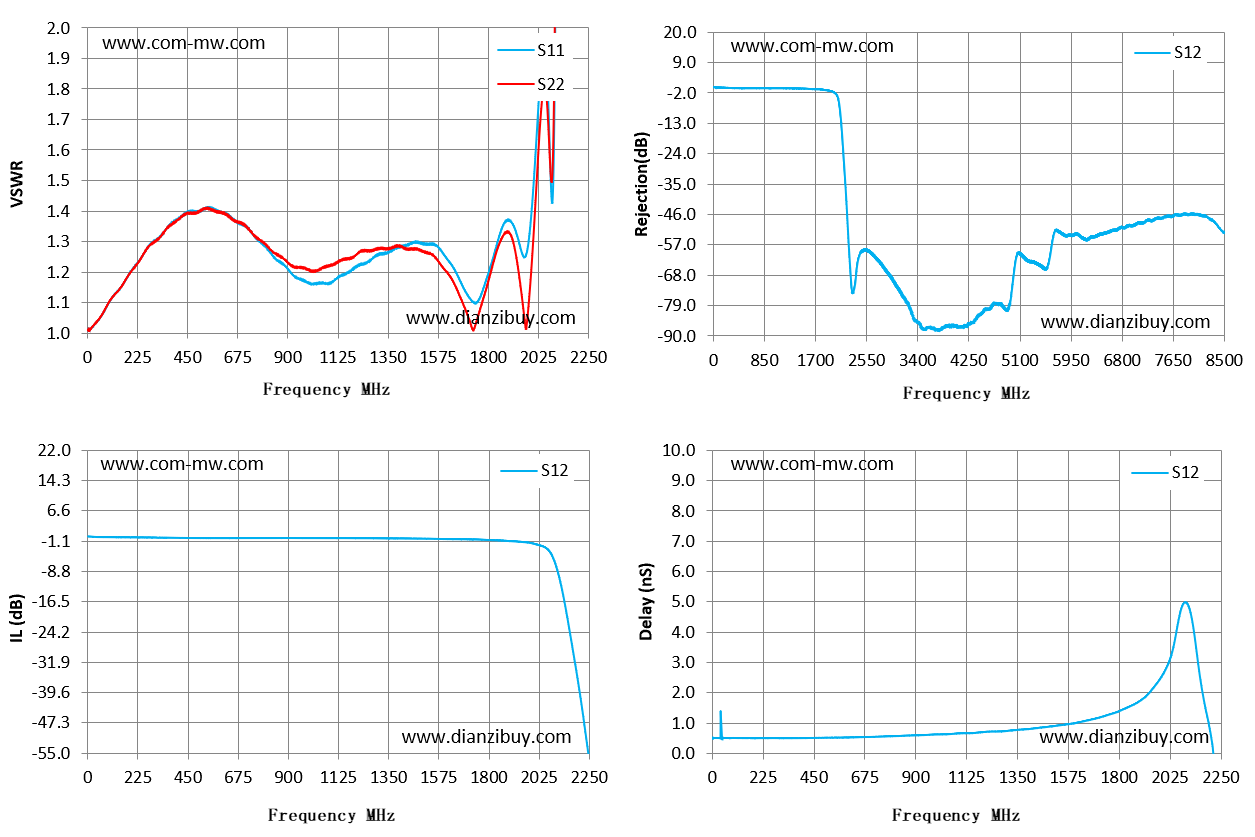

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.01 | 0.05 | 0.05 | 0.48 |
| 161 | 1.16 | 1.16 | -0.12 | -0.12 | 0.51 |
| 321 | 1.31 | 1.31 | -0.22 | -0.22 | 0.5 |
| 482 | 1.4 | 1.39 | -0.3 | -0.3 | 0.51 |
| 643 | 1.38 | 1.38 | -0.32 | -0.32 | 0.53 |
| 804 | 1.28 | 1.29 | -0.3 | -0.3 | 0.57 |
| 964 | 1.17 | 1.21 | -0.31 | -0.31 | 0.61 |
| 1125 | 1.18 | 1.23 | -0.32 | -0.32 | 0.66 |
| 1286 | 1.25 | 1.27 | -0.37 | -0.37 | 0.73 |
| 1446 | 1.29 | 1.27 | -0.46 | -0.46 | 0.84 |
| 1607 | 1.25 | 1.2 | -0.56 | -0.56 | 1 |
| 1768 | 1.13 | 1.09 | -0.74 | -0.74 | 1.31 |
| 1929 | 1.32 | 1.23 | -1.21 | -1.21 | 1.96 |
| 2089 | 1.45 | 1.55 | -5.49 | -5.49 | 4.98 |
| 2250 | 31.3 | 27.79 | -56.74 | -56.74 | -3.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
