通带频率DC~2000MHz, 2350-5000MHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 2350-5000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

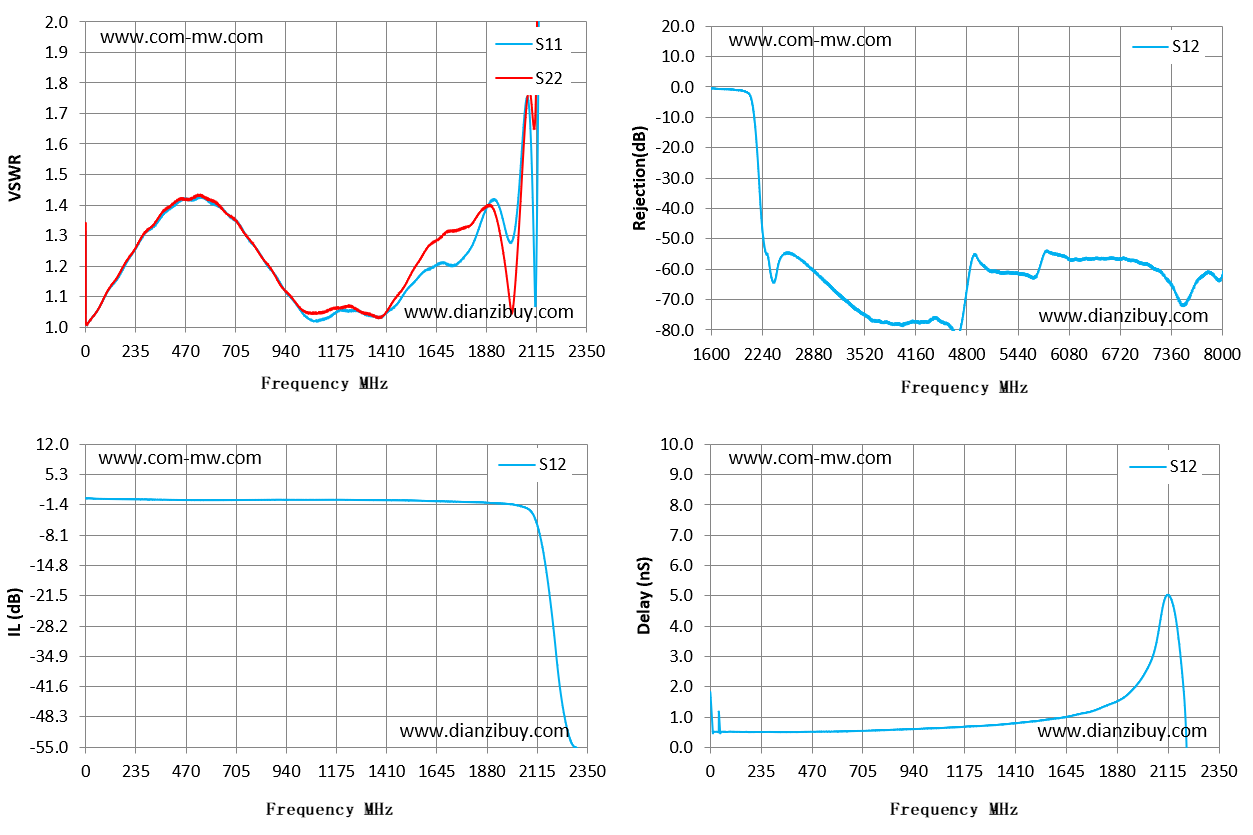

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.04 | 1.04 | 0.05 | 0.05 | 1.83 |
| 168 | 1.18 | 1.19 | -0.14 | -0.14 | 0.51 |
| 336 | 1.34 | 1.35 | -0.26 | -0.26 | 0.5 |
| 504 | 1.42 | 1.42 | -0.33 | -0.33 | 0.51 |
| 671 | 1.37 | 1.37 | -0.33 | -0.33 | 0.54 |
| 839 | 1.22 | 1.22 | -0.3 | -0.3 | 0.58 |
| 1007 | 1.06 | 1.06 | -0.29 | -0.29 | 0.62 |
| 1175 | 1.05 | 1.06 | -0.29 | -0.29 | 0.68 |
| 1343 | 1.04 | 1.04 | -0.34 | -0.34 | 0.75 |
| 1511 | 1.13 | 1.15 | -0.43 | -0.43 | 0.87 |
| 1679 | 1.21 | 1.3 | -0.64 | -0.64 | 1.05 |
| 1846 | 1.33 | 1.37 | -0.86 | -0.86 | 1.42 |
| 2014 | 1.32 | 1.13 | -1.44 | -1.44 | 2.52 |
| 2182 | 14.29 | 17.27 | -24.75 | -24.75 | 2.31 |
| 2350 | 31.53 | 39.73 | -62.47 | -62.47 | -3.96 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
