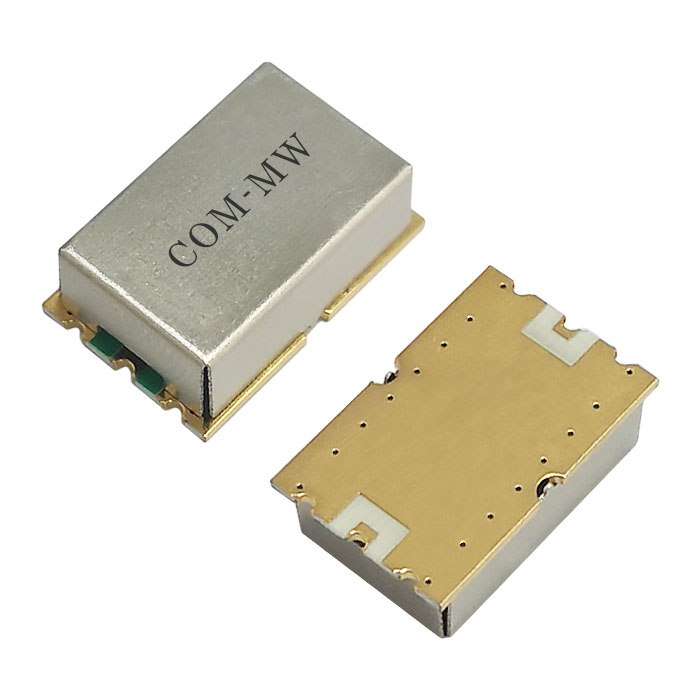

通带频率 DC~2400MHz, 二次谐波55dB, dB, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2400 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | 二次谐波 | 55 | dB | |||
| 通带驻波 | / | / | 1.5 |

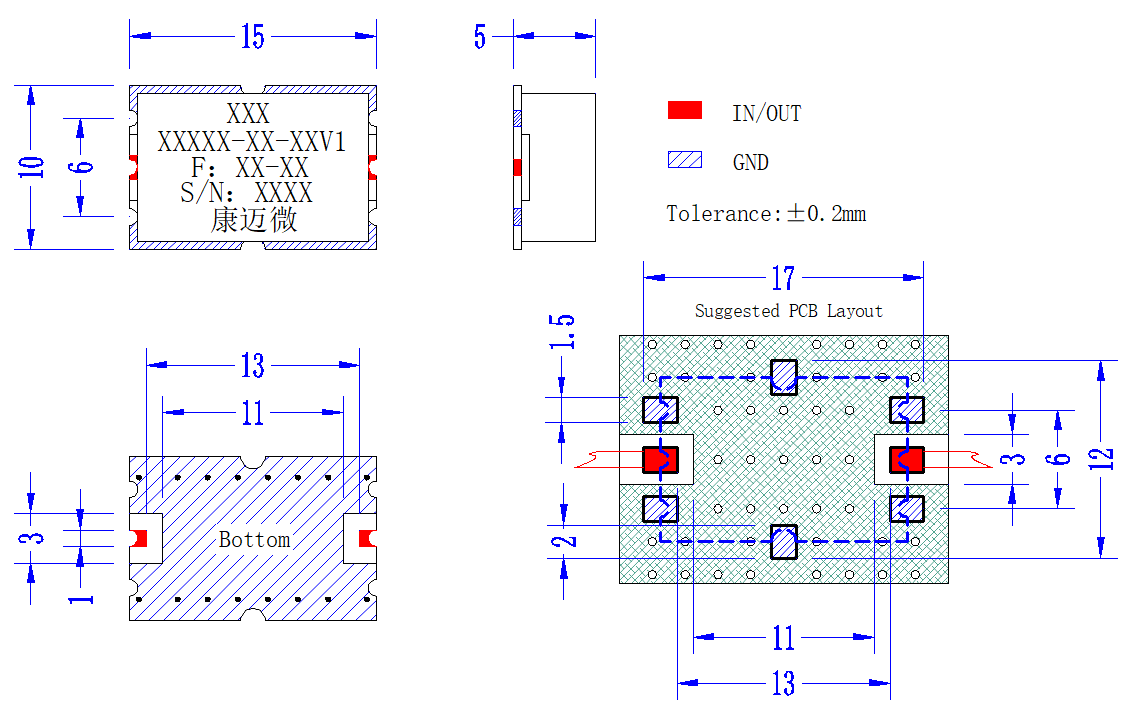

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

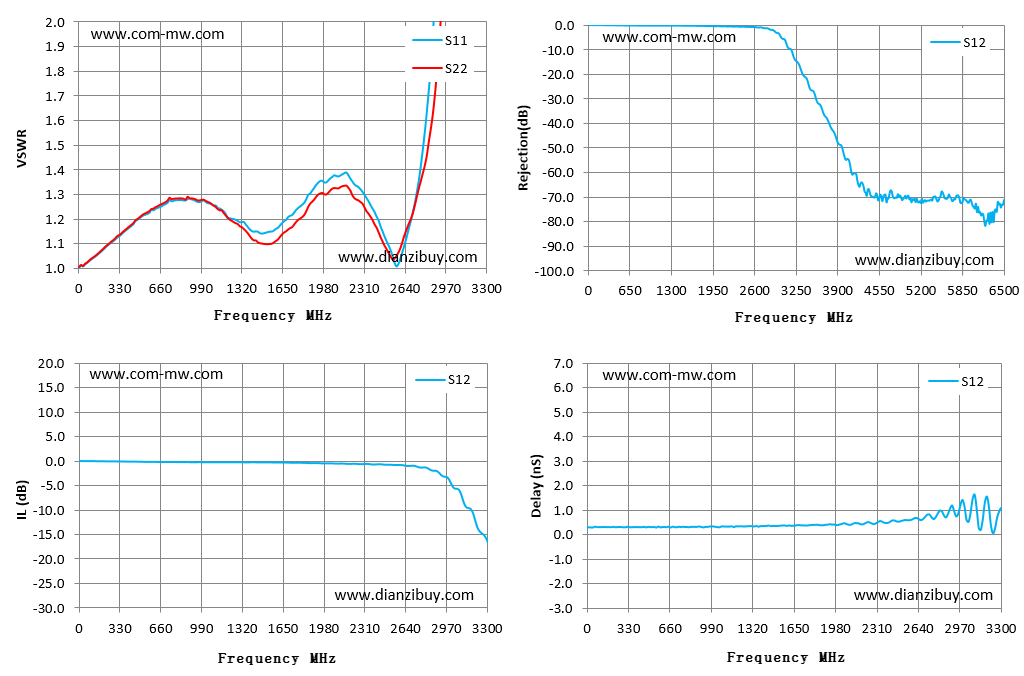

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.02 | -0.02 | 0.29 |
| 236 | 1.09 | 1.09 | -0.08 | -0.08 | 0.29 |
| 471 | 1.19 | 1.19 | -0.15 | -0.15 | 0.31 |
| 707 | 1.26 | 1.27 | -0.22 | -0.22 | 0.29 |
| 943 | 1.28 | 1.28 | -0.27 | -0.27 | 0.30 |
| 1179 | 1.23 | 1.22 | -0.27 | -0.27 | 0.29 |
| 1414 | 1.15 | 1.11 | -0.28 | -0.28 | 0.34 |
| 1650 | 1.19 | 1.14 | -0.33 | -0.33 | 0.35 |
| 1886 | 1.32 | 1.27 | -0.45 | -0.45 | 0.37 |
| 2121 | 1.38 | 1.33 | -0.54 | -0.54 | 0.41 |
| 2357 | 1.26 | 1.21 | -0.68 | -0.68 | 0.50 |
| 2593 | 1.02 | 1.07 | -0.84 | -0.84 | 0.60 |
| 2829 | 1.72 | 1.51 | -1.64 | -1.64 | 0.93 |
| 3064 | 6.51 | 3.88 | -5.69 | -5.69 | 0.88 |
| 3300 | 32.84 | 15.32 | -16.23 | -16.23 | 1.08 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
