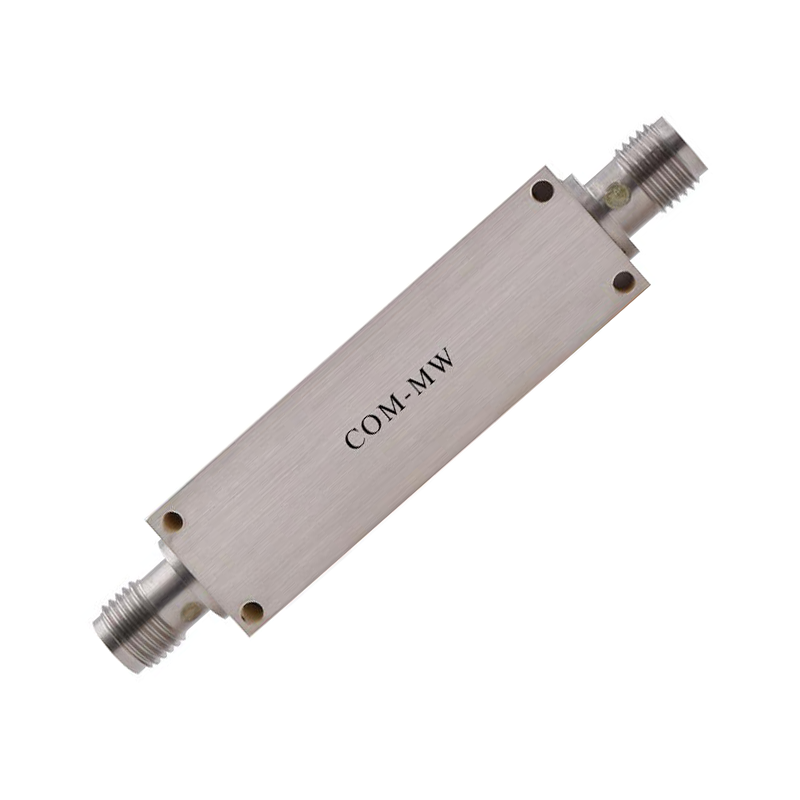

通带频率 DC~450MHz, 550-1800MHz≥50dB, 1800-3000MHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 450 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带外抑制 | 550-1800 | MHz≥ | 50 | dB | ||
| 带外抑制 | 1800-3000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

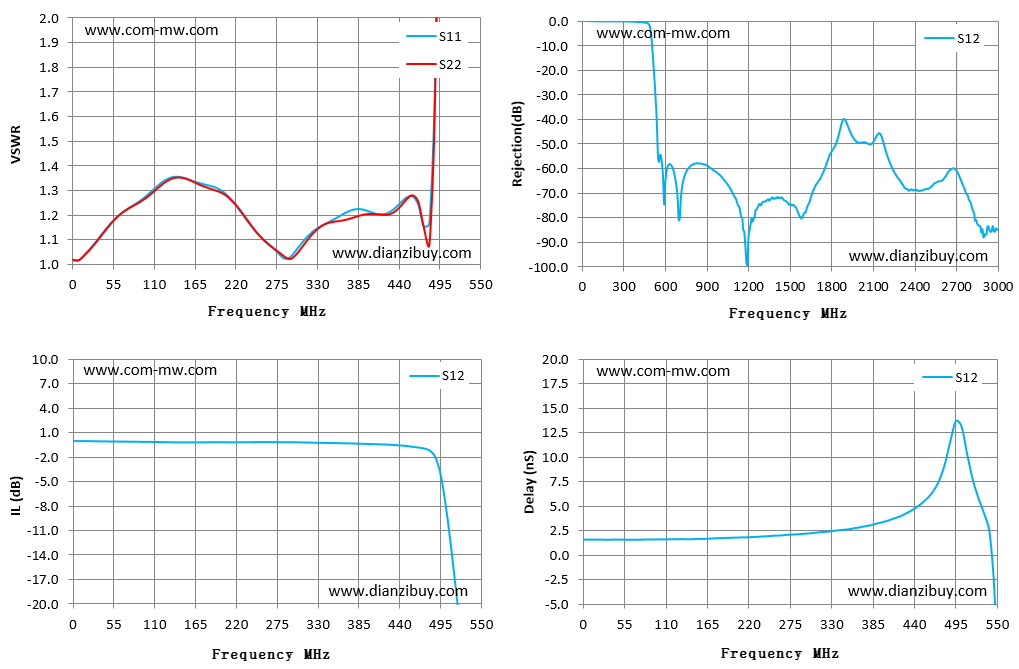

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.02 | 0.00 | 0.00 | 1.58 |
| 39 | 1.12 | 1.12 | -0.04 | -0.04 | 1.58 |
| 79 | 1.23 | 1.23 | -0.08 | -0.08 | 1.57 |
| 118 | 1.31 | 1.31 | -0.12 | -0.12 | 1.62 |
| 157 | 1.35 | 1.35 | -0.16 | -0.16 | 1.65 |
| 196 | 1.31 | 1.30 | -0.15 | -0.15 | 1.76 |
| 236 | 1.18 | 1.19 | -0.14 | -0.14 | 1.87 |
| 275 | 1.06 | 1.07 | -0.13 | -0.13 | 2.07 |
| 314 | 1.08 | 1.07 | -0.17 | -0.17 | 2.27 |
| 354 | 1.18 | 1.17 | -0.25 | -0.25 | 2.63 |
| 393 | 1.22 | 1.20 | -0.34 | -0.34 | 3.23 |
| 432 | 1.21 | 1.20 | -0.46 | -0.46 | 4.21 |
| 471 | 1.24 | 1.25 | -0.80 | -0.80 | 6.53 |
| 511 | 14.61 | 13.44 | -13.78 | -13.78 | 10.26 |
| 550 | 48.80 | 40.39 | -55.31 | -55.31 | -6.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
