通带频率 DC~490MHz, 800-1500MHz≥60dBc, 1500-3000MHz≥46dBc, 3-8.5GHz≥17dBc, dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 490 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 通带损耗 | 590 | MHz | 3.0 | dB | ||
| 带外抑制 | 800-1500 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 1500-3000 | MHz≥ | 46 | dBc | ||
| 带外抑制 | 3-8.5 | GHz≥ | 17 | dBc | ||
| 通带驻波 | DC-490 | MHz | 1.3 |
| 接口形式 | SMA-MF |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 3W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

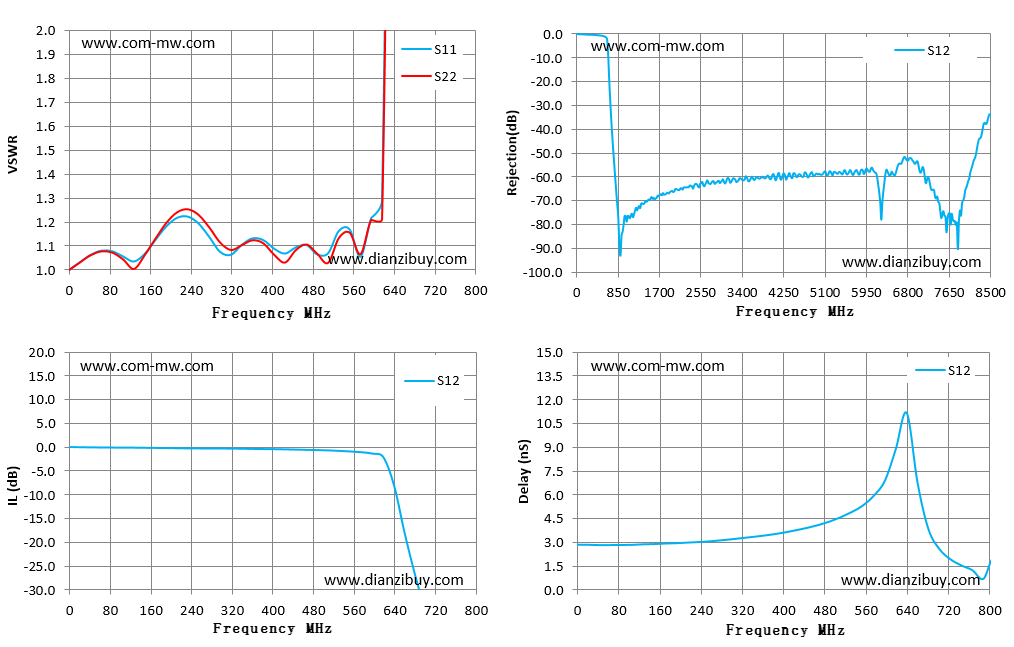

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.01 | -0.01 | 2.87 |
| 57.00 | 1.06 | 1.06 | -0.08 | -0.08 | 2.85 |
| 114.00 | 1.06 | 1.05 | -0.14 | -0.14 | 2.87 |
| 171.00 | 1.13 | 1.13 | -0.20 | -0.20 | 2.95 |
| 229.00 | 1.22 | 1.24 | -0.27 | -0.27 | 3.01 |
| 286.00 | 1.14 | 1.18 | -0.32 | -0.32 | 3.15 |
| 343.00 | 1.11 | 1.11 | -0.38 | -0.38 | 3.37 |
| 400.00 | 1.13 | 1.11 | -0.44 | -0.44 | 3.55 |
| 457.00 | 1.10 | 1.08 | -0.56 | -0.56 | 3.95 |
| 514.00 | 1.07 | 1.03 | -0.73 | -0.73 | 4.61 |
| 571.00 | 1.17 | 1.16 | -0.96 | -0.96 | 5.35 |
| 629.00 | 1.29 | 1.21 | -2.13 | -2.13 | 8.89 |
| 686.00 | 32.97 | 28.25 | -27.41 | -27.41 | 3.83 |
| 743.00 | 56.04 | 53.63 | -42.51 | -42.51 | 1.95 |
| 800.00 | 74.61 | 100.77 | -60.83 | -60.83 | 0.72 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
