通带频率 1.5~600MHz, 750-3000MHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.5 | ~ | 600 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 750-3000 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

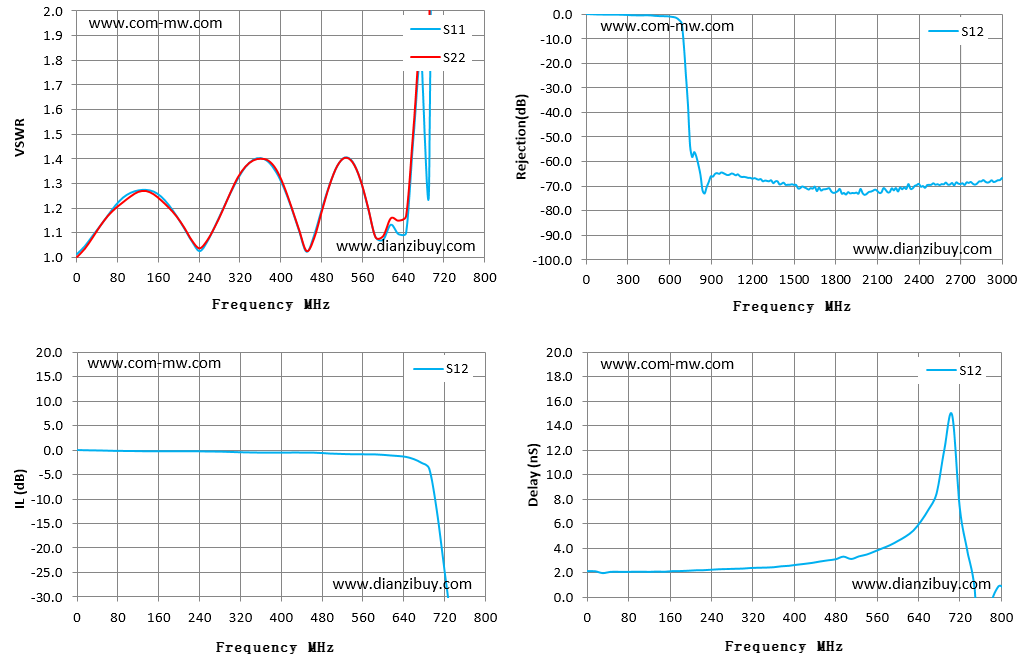

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.00 | 0.00 | 0.00 | 2.12 |
| 57 | 1.13 | 1.13 | -0.10 | -0.10 | 2.07 |
| 114 | 1.26 | 1.25 | -0.20 | -0.20 | 2.08 |
| 171 | 1.25 | 1.23 | -0.25 | -0.25 | 2.13 |
| 229 | 1.07 | 1.07 | -0.27 | -0.27 | 2.20 |
| 286 | 1.19 | 1.19 | -0.34 | -0.34 | 2.32 |
| 343 | 1.37 | 1.37 | -0.49 | -0.49 | 2.40 |
| 400 | 1.35 | 1.36 | -0.54 | -0.54 | 2.56 |
| 457 | 1.02 | 1.03 | -0.53 | -0.53 | 2.92 |
| 514 | 1.37 | 1.37 | -0.78 | -0.78 | 3.12 |
| 571 | 1.20 | 1.21 | -0.89 | -0.89 | 3.99 |
| 629 | 1.13 | 1.16 | -1.12 | -1.12 | 4.96 |
| 686 | 1.81 | 1.93 | -2.64 | -2.64 | 8.48 |
| 743 | 19.96 | 21.90 | -37.05 | -37.05 | 3.65 |
| 800 | 32.33 | 35.47 | -57.86 | -57.86 | 0.90 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
