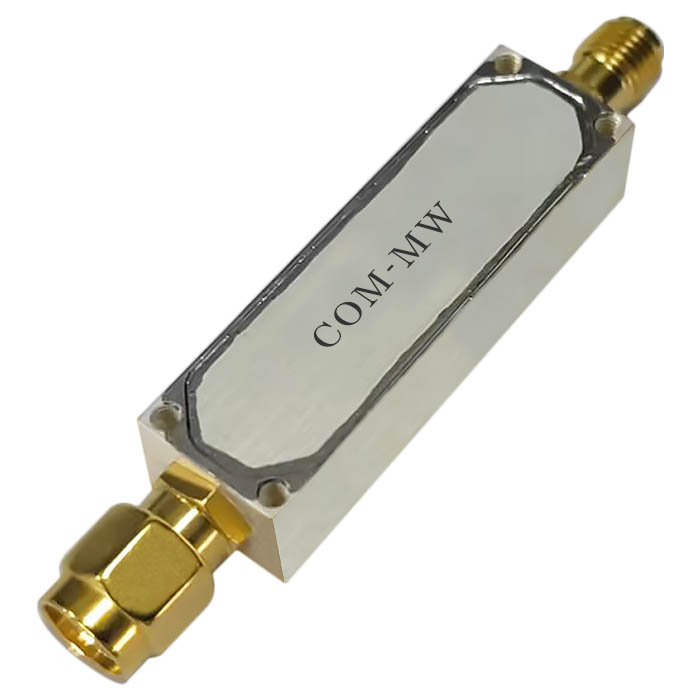

通带频率 DC~575MHz, 1000-2500MHz≥40dBc, 2500-4400MHz≥20dBc, dBc, dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 575 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 通带损耗 | 700 | MHz | 2.3 | dB | ||
| 通带损耗 | 725 | MHz | 3.0 | dB | ||
| 带外抑制 | 1000-2500 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2500-4400 | MHz≥ | 20 | dBc | ||
| 通带驻波 | DC-575 | MHz | 1.3 |

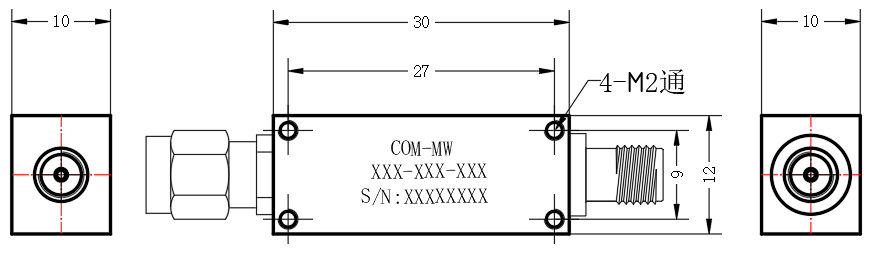

| 接口形式 | SMA-MF |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 3W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

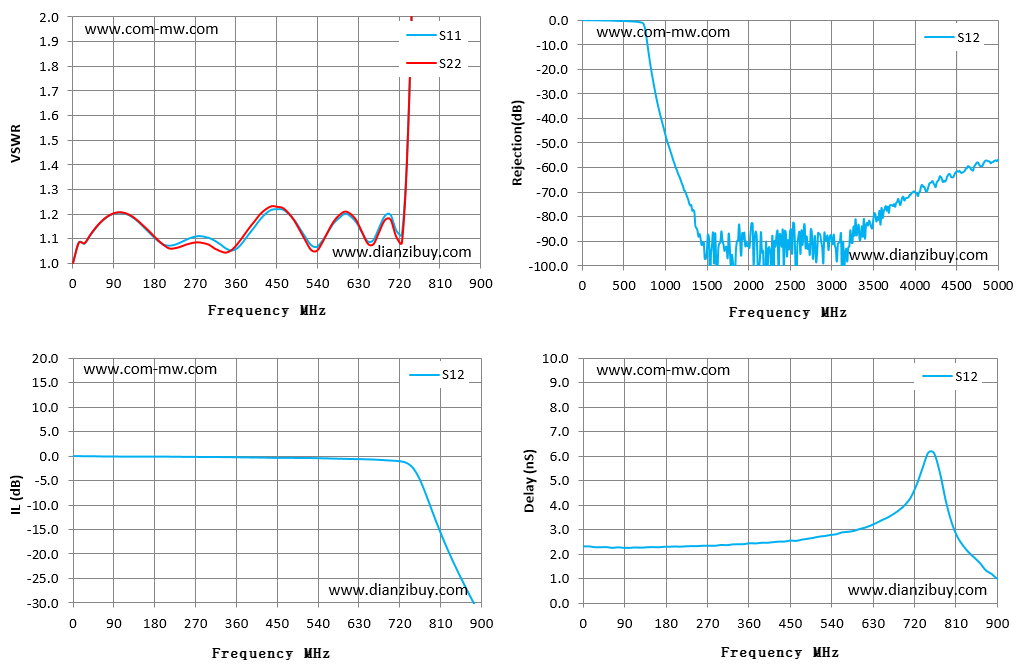

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.01 | -0.01 | 2.32 |
| 64 | 1.17 | 1.17 | -0.09 | -0.09 | 2.26 |
| 129 | 1.19 | 1.20 | -0.13 | -0.13 | 2.26 |
| 193 | 1.09 | 1.09 | -0.14 | -0.14 | 2.30 |
| 257 | 1.10 | 1.08 | -0.18 | -0.18 | 2.33 |
| 321 | 1.09 | 1.06 | -0.21 | -0.21 | 2.37 |
| 386 | 1.09 | 1.11 | -0.28 | -0.28 | 2.44 |
| 450 | 1.22 | 1.23 | -0.36 | -0.36 | 2.51 |
| 514 | 1.11 | 1.09 | -0.41 | -0.41 | 2.72 |
| 579 | 1.16 | 1.17 | -0.53 | -0.53 | 2.91 |
| 643 | 1.12 | 1.12 | -0.66 | -0.66 | 3.28 |
| 707 | 1.20 | 1.18 | -0.93 | -0.93 | 4.02 |
| 771 | 4.01 | 3.97 | -4.52 | -4.52 | 6.12 |
| 836 | 21.42 | 20.39 | -19.05 | -19.05 | 2.36 |
| 900 | 35.72 | 33.99 | -30.85 | -30.85 | 1.20 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
