通带频率 100~1600MHz, 2000-6000MHz≥35dBc, dB, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 1600 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带内波动 | / | / | 0.65 | dB | ||
| 带外抑制 | 2000-6000 | MHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.5 |

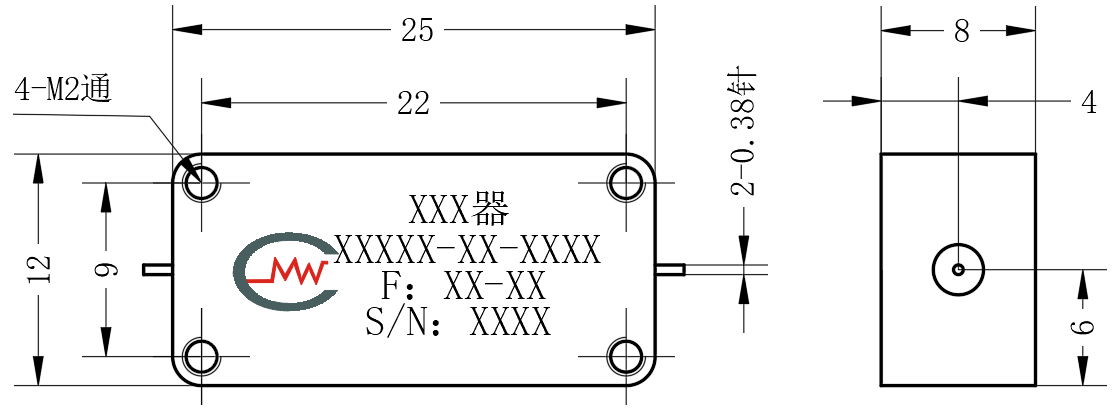

| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

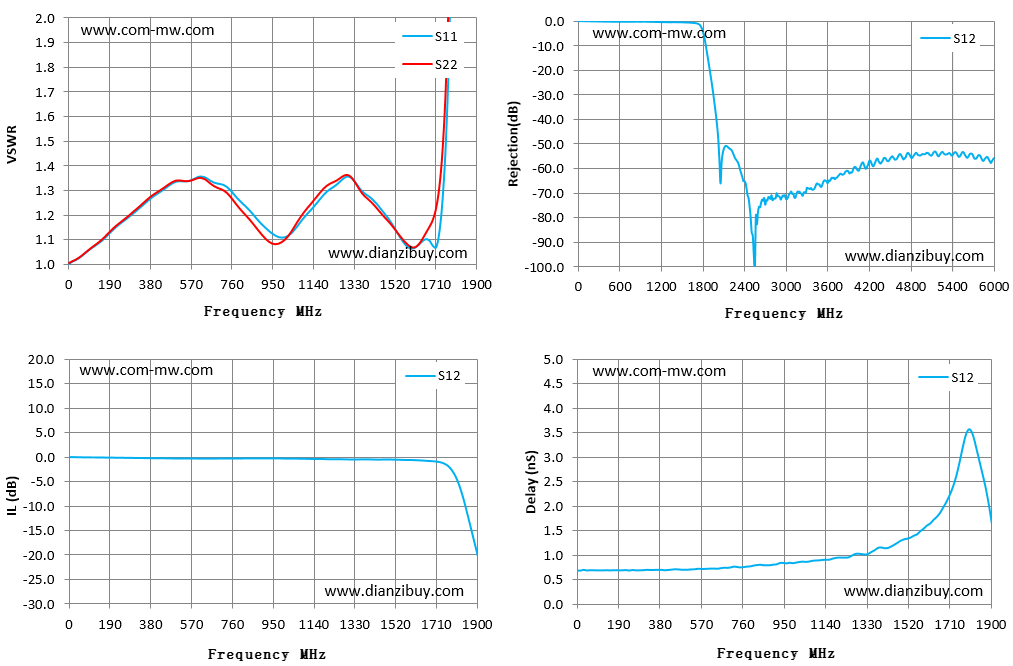

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.01 | -0.04 | -0.04 | 0.68 |
| 136.00 | 1.09 | 1.09 | -0.14 | -0.14 | 0.69 |
| 271.00 | 1.19 | 1.19 | -0.21 | -0.21 | 0.68 |
| 407.00 | 1.28 | 1.29 | -0.29 | -0.29 | 0.69 |
| 543.00 | 1.34 | 1.34 | -0.34 | -0.34 | 0.71 |
| 679.00 | 1.33 | 1.32 | -0.36 | -0.36 | 0.74 |
| 814.00 | 1.25 | 1.21 | -0.32 | -0.32 | 0.78 |
| 950.00 | 1.13 | 1.09 | -0.31 | -0.31 | 0.84 |
| 1086.00 | 1.18 | 1.19 | -0.39 | -0.39 | 0.88 |
| 1221.00 | 1.31 | 1.33 | -0.49 | -0.49 | 0.94 |
| 1357.00 | 1.31 | 1.31 | -0.54 | -0.54 | 1.06 |
| 1493.00 | 1.19 | 1.18 | -0.54 | -0.54 | 1.29 |
| 1629.00 | 1.07 | 1.07 | -0.70 | -0.70 | 1.64 |
| 1764.00 | 1.49 | 1.72 | -1.61 | -1.61 | 2.90 |
| 1900.00 | 19.34 | 27.21 | -18.28 | -18.28 | 1.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
