通带频率 DC~1400MHz, dB, 1800-3000MHz≥55dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1400 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | 1000-1400 | MHz | 0.5 | dB | ||
| 带外抑制 | 1800-3000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

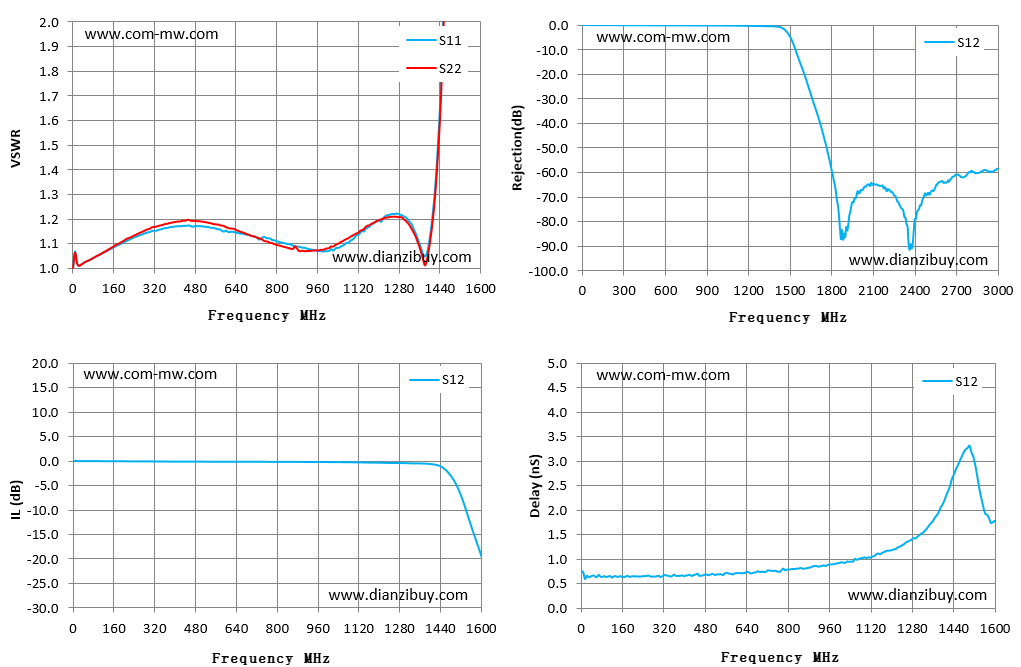

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.02 | -0.02 | 0.74 |
| 114.00 | 1.06 | 1.06 | -0.05 | -0.05 | 0.65 |
| 229.00 | 1.12 | 1.13 | -0.08 | -0.08 | 0.64 |
| 343.00 | 1.16 | 1.17 | -0.10 | -0.10 | 0.66 |
| 457.00 | 1.17 | 1.20 | -0.13 | -0.13 | 0.70 |
| 571.00 | 1.16 | 1.18 | -0.15 | -0.15 | 0.70 |
| 686.00 | 1.14 | 1.14 | -0.17 | -0.17 | 0.75 |
| 800.00 | 1.11 | 1.10 | -0.19 | -0.19 | 0.78 |
| 914.00 | 1.08 | 1.07 | -0.20 | -0.20 | 0.86 |
| 1029.00 | 1.08 | 1.09 | -0.24 | -0.24 | 0.95 |
| 1143.00 | 1.15 | 1.16 | -0.31 | -0.31 | 1.10 |
| 1257.00 | 1.22 | 1.21 | -0.42 | -0.42 | 1.33 |
| 1371.00 | 1.08 | 1.06 | -0.51 | -0.51 | 1.84 |
| 1486.00 | 3.95 | 3.71 | -3.43 | -3.43 | 3.24 |
| 1600.00 | 30.22 | 23.30 | -19.13 | -19.13 | 1.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
