通带频率30~200MHz, 300-1000MHz≥35dBc, MHz≥dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 200 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 300-1000 | MHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

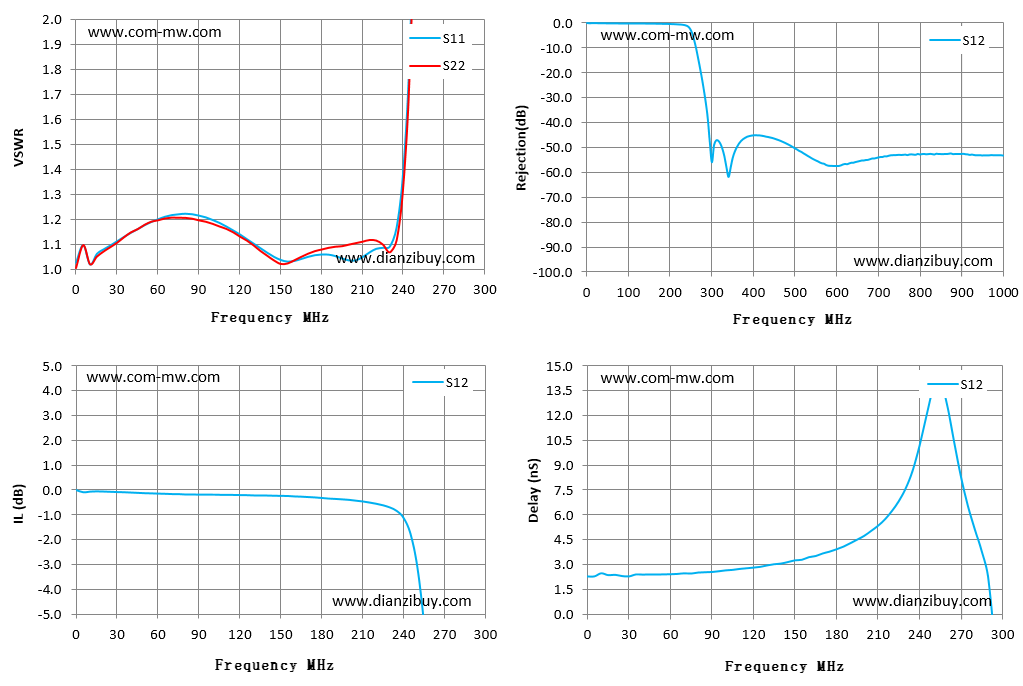

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.03 | 1.01 | -0.01 | -0.01 | 2.26 |
| 21 | 1.08 | 1.07 | -0.07 | -0.07 | 2.36 |
| 43 | 1.15 | 1.15 | -0.11 | -0.11 | 2.37 |
| 64 | 1.2 | 1.2 | -0.15 | -0.15 | 2.4 |
| 86 | 1.22 | 1.2 | -0.19 | -0.19 | 2.51 |
| 107 | 1.19 | 1.17 | -0.2 | -0.2 | 2.66 |
| 129 | 1.12 | 1.12 | -0.22 | -0.22 | 2.84 |
| 150 | 1.05 | 1.04 | -0.24 | -0.24 | 3.13 |
| 171 | 1.05 | 1.06 | -0.29 | -0.29 | 3.65 |
| 193 | 1.05 | 1.09 | -0.37 | -0.37 | 4.27 |
| 214 | 1.05 | 1.11 | -0.47 | -0.47 | 5.32 |
| 236 | 1.17 | 1.12 | -0.86 | -0.86 | 8.63 |
| 257 | 5.5 | 5.21 | -5.43 | -5.43 | 14.04 |
| 279 | 33.17 | 30.68 | -21.36 | -21.36 | 6.51 |
| 300 | 58.63 | 57.98 | -48.02 | -48.02 | -4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
