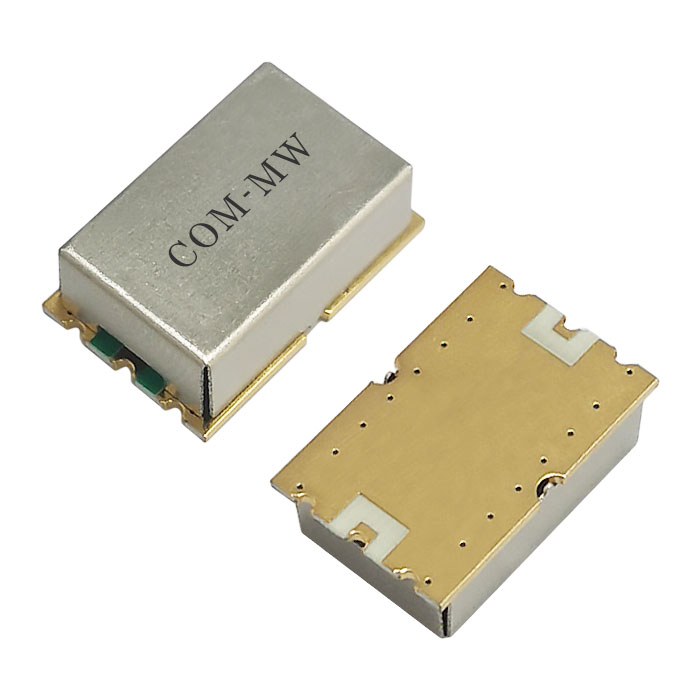

通带频率 1~520MHz, 620-3000MHz≥35dBc, dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1 | ~ | 520 | MHz |
| 通带损耗 | 30-520 | MHz | 1.0 | dB | ||
| 带外抑制 | 620-3000 | MHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.5 |

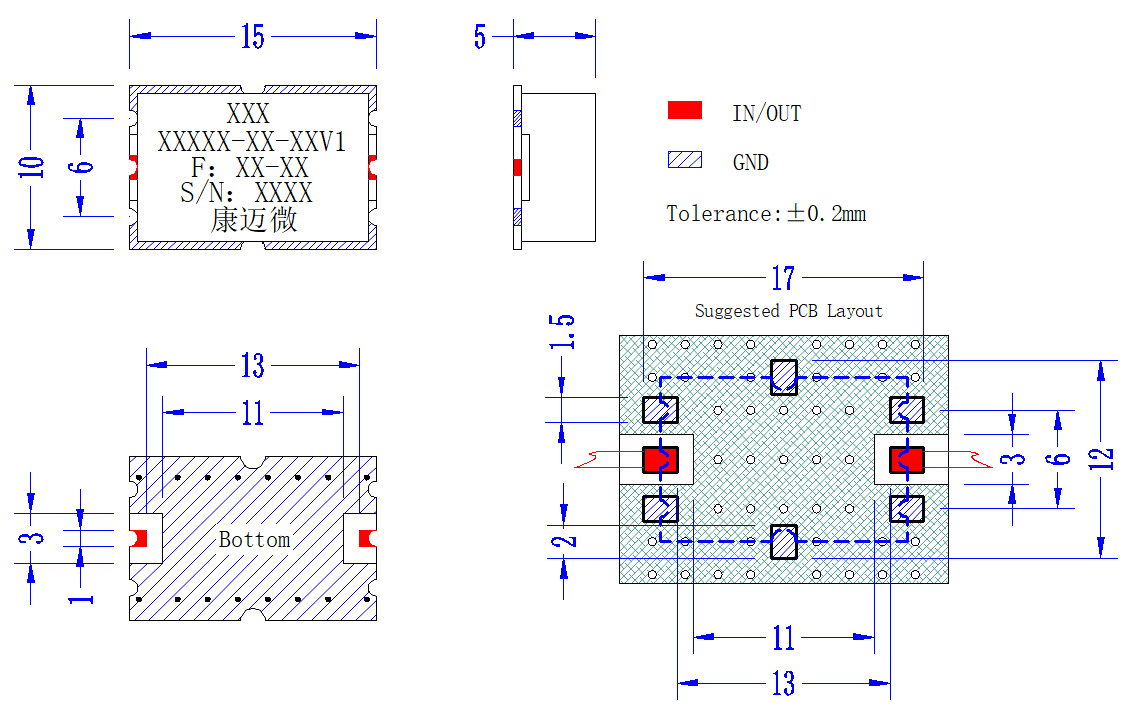

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ≤4° |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

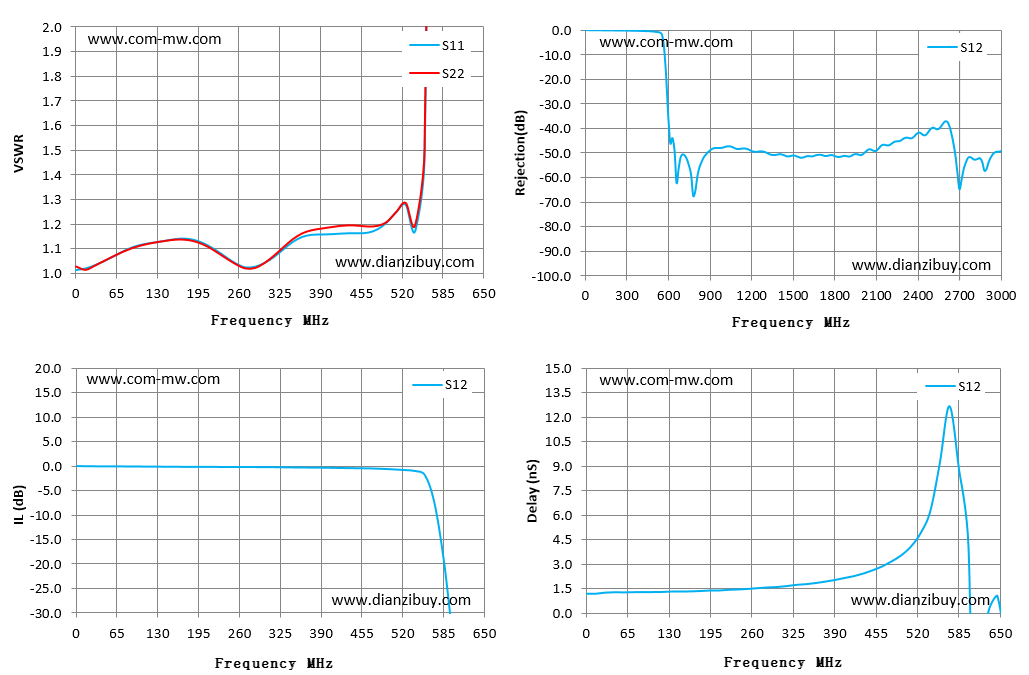

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.03 | 0.01 | 0.01 | 1.17 |
| 46 | 1.05 | 1.05 | -0.07 | -0.07 | 1.26 |
| 93 | 1.11 | 1.11 | -0.09 | -0.09 | 1.26 |
| 139 | 1.13 | 1.13 | -0.12 | -0.12 | 1.31 |
| 186 | 1.14 | 1.14 | -0.16 | -0.16 | 1.34 |
| 232 | 1.09 | 1.09 | -0.17 | -0.17 | 1.42 |
| 279 | 1.03 | 1.02 | -0.20 | -0.20 | 1.51 |
| 325 | 1.07 | 1.07 | -0.23 | -0.23 | 1.64 |
| 371 | 1.15 | 1.16 | -0.29 | -0.29 | 1.82 |
| 418 | 1.16 | 1.19 | -0.35 | -0.35 | 2.13 |
| 464 | 1.16 | 1.19 | -0.44 | -0.44 | 2.61 |
| 511 | 1.25 | 1.25 | -0.71 | -0.71 | 4.08 |
| 557 | 1.47 | 1.51 | -1.86 | -1.86 | 9.20 |
| 604 | 24.72 | 34.64 | -35.13 | -35.13 | 3.94 |
| 650 | 44.88 | 75.86 | -48.86 | -48.86 | 1.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
