通带频率 DC~600MHz, dB, 800-2000MHz≥55dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 600 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | 400-600 | MHz | 1.5 | dB | ||
| 带外抑制 | 800-2000 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

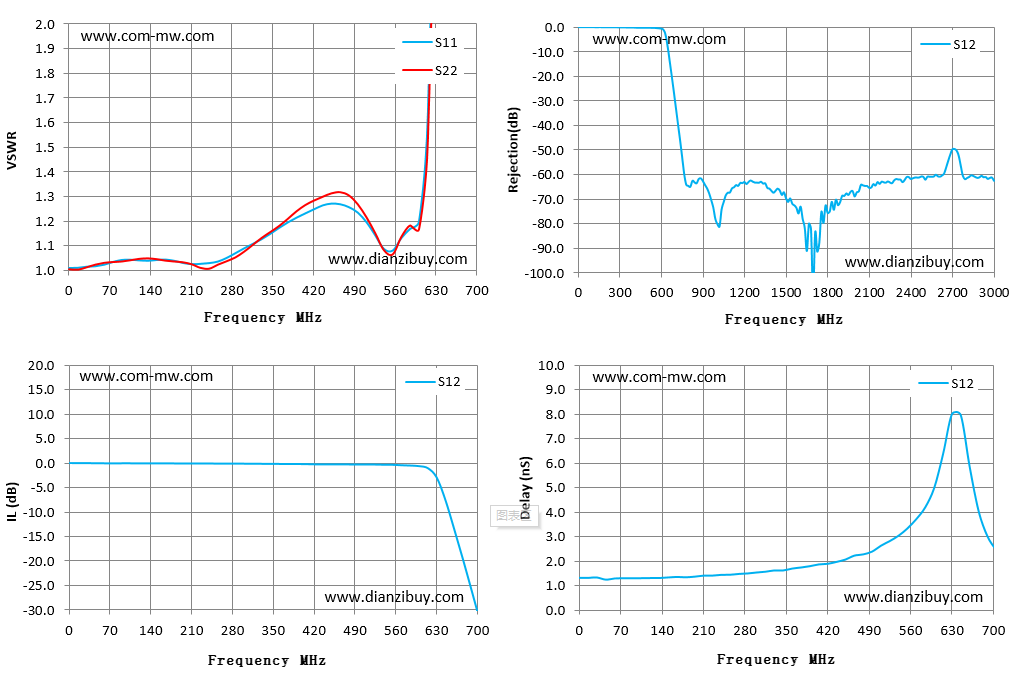

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | 0.02 | 0.02 | 1.32 |
| 50 | 1.02 | 1.02 | -0.03 | -0.03 | 1.25 |
| 100 | 1.04 | 1.04 | -0.04 | -0.04 | 1.31 |
| 150 | 1.04 | 1.05 | -0.07 | -0.07 | 1.32 |
| 200 | 1.03 | 1.03 | -0.08 | -0.08 | 1.37 |
| 250 | 1.03 | 1.01 | -0.08 | -0.08 | 1.44 |
| 300 | 1.07 | 1.05 | -0.11 | -0.11 | 1.50 |
| 350 | 1.15 | 1.16 | -0.15 | -0.15 | 1.63 |
| 400 | 1.21 | 1.24 | -0.18 | -0.18 | 1.80 |
| 450 | 1.26 | 1.30 | -0.27 | -0.27 | 1.97 |
| 500 | 1.24 | 1.27 | -0.30 | -0.30 | 2.39 |
| 550 | 1.09 | 1.08 | -0.34 | -0.34 | 3.05 |
| 600 | 1.17 | 1.18 | -0.50 | -0.50 | 4.21 |
| 650 | 10.00 | 9.36 | -7.55 | -7.55 | 7.96 |
| 700 | 54.88 | 56.57 | -26.06 | -26.06 | 3.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
