通带频率DC~678MHz, dBc, 850-2034MHz≥50dBc, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 678 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | 425-678 | MHz | 1.0 | dB | ||
| 带外抑制 | 850-2034 | MHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

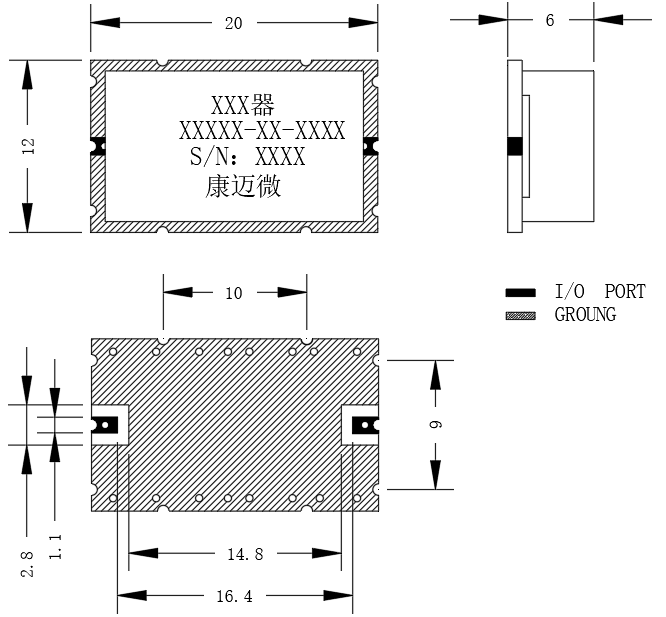

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
| 质量等级 | 工业级 |

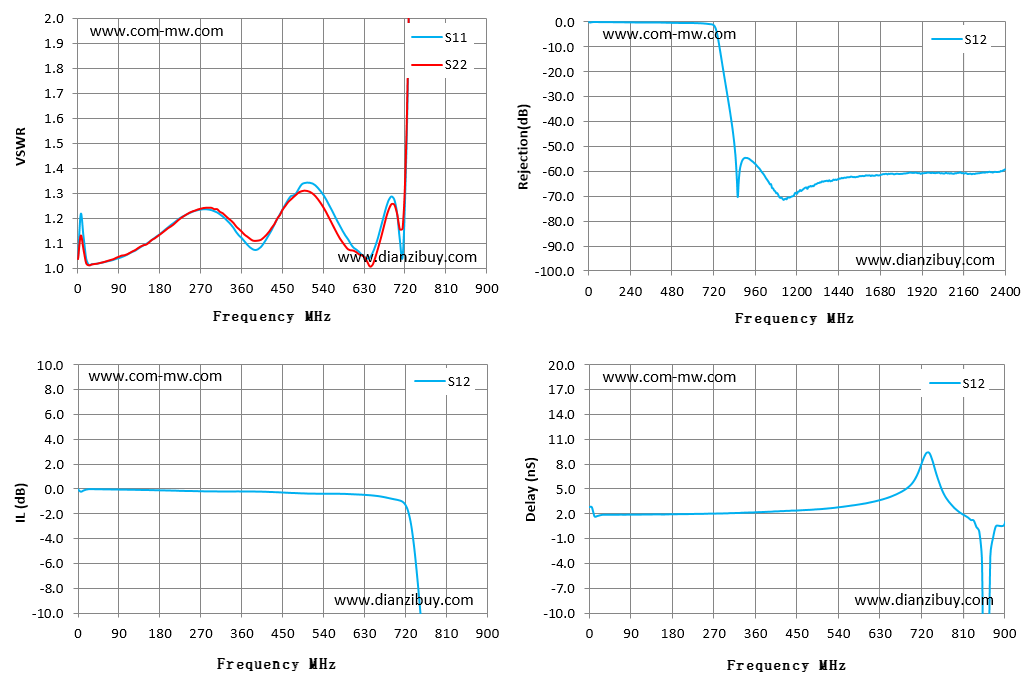

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.04 | 1.04 | -0.06 | -0.06 | 2.76 |
| 64 | 1.03 | 1.03 | -0.06 | -0.06 | 1.84 |
| 129 | 1.07 | 1.08 | -0.1 | -0.1 | 1.87 |
| 193 | 1.16 | 1.15 | -0.14 | -0.14 | 1.91 |
| 257 | 1.23 | 1.23 | -0.2 | -0.2 | 1.96 |
| 321 | 1.21 | 1.22 | -0.23 | -0.23 | 2.05 |
| 386 | 1.08 | 1.11 | -0.23 | -0.23 | 2.19 |
| 450 | 1.22 | 1.22 | -0.3 | -0.3 | 2.34 |
| 514 | 1.34 | 1.31 | -0.4 | -0.4 | 2.56 |
| 579 | 1.17 | 1.12 | -0.42 | -0.42 | 3 |
| 643 | 1.04 | 1.01 | -0.53 | -0.53 | 3.78 |
| 707 | 1.22 | 1.22 | -0.91 | -0.91 | 5.73 |
| 771 | 26.27 | 23.94 | -16.65 | -16.65 | 4.48 |
| 836 | 80.92 | 70.58 | -46.3 | -46.3 | 1.15 |
| 900 | 124.46 | 112 | -54.74 | -54.74 | 0.47 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
