通带频率 DC~1000MHz, dB, 1350-2500MHz≥55dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | 600-1000 | MHz | 1.5 | dB | ||
| 带外抑制 | 1350-2500 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

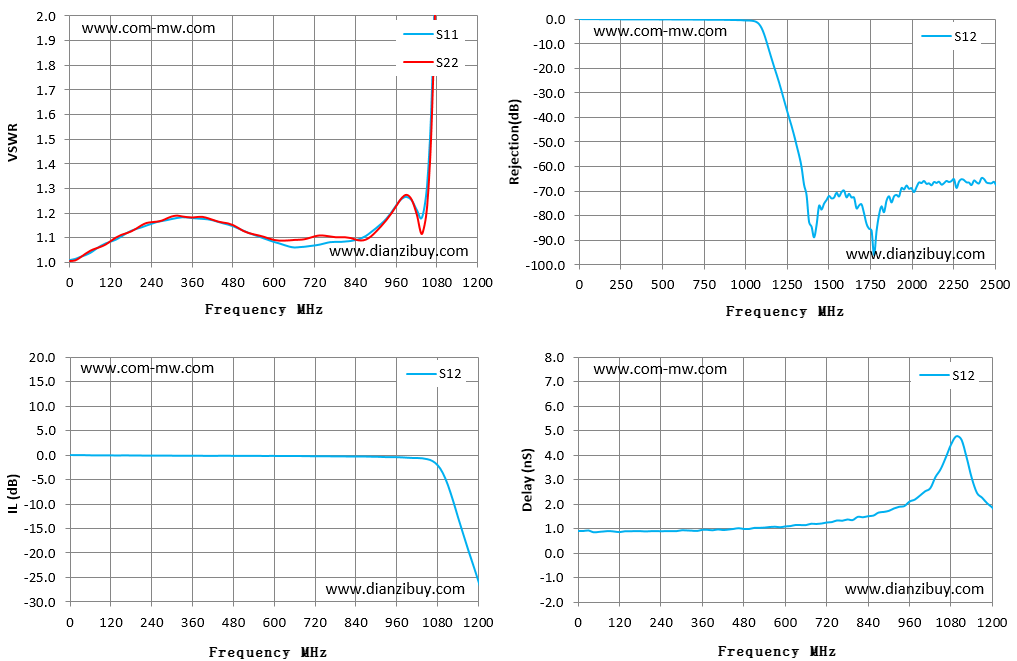

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.00 | 0.01 | 0.01 | 0.90 |
| 86.00 | 1.05 | 1.05 | -0.06 | -0.06 | 0.88 |
| 171.00 | 1.12 | 1.12 | -0.06 | -0.06 | 0.90 |
| 257.00 | 1.16 | 1.16 | -0.11 | -0.11 | 0.90 |
| 343.00 | 1.18 | 1.18 | -0.14 | -0.14 | 0.91 |
| 429.00 | 1.17 | 1.17 | -0.16 | -0.16 | 0.94 |
| 514.00 | 1.13 | 1.13 | -0.16 | -0.16 | 1.03 |
| 600.00 | 1.09 | 1.09 | -0.17 | -0.17 | 1.06 |
| 686.00 | 1.06 | 1.09 | -0.18 | -0.18 | 1.20 |
| 771.00 | 1.08 | 1.10 | -0.25 | -0.25 | 1.32 |
| 857.00 | 1.10 | 1.09 | -0.30 | -0.30 | 1.53 |
| 943.00 | 1.18 | 1.17 | -0.41 | -0.41 | 1.89 |
| 1029.00 | 1.21 | 1.19 | -0.60 | -0.60 | 2.65 |
| 1114.00 | 8.16 | 7.68 | -6.10 | -6.10 | 4.64 |
| 1200.00 | 47.60 | 41.89 | -22.56 | -22.56 | 2.03 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
