通带频率 DC~110MHz,130-500MHz≥40dB,dB,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 110 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 130-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

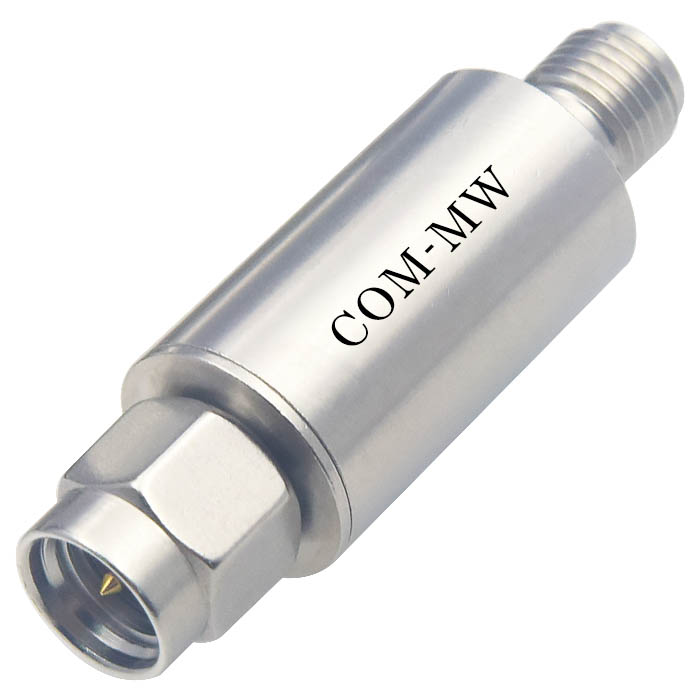

| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

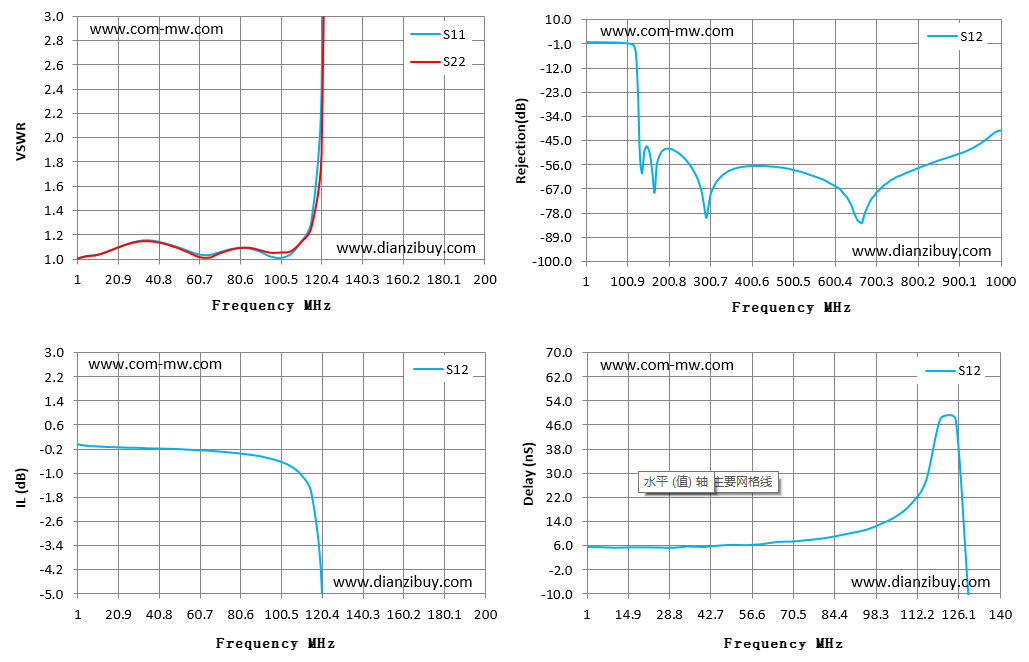

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 1.00 | 1.01 | -0.02 | -0.02 | 5.52 |
| 15.00 | 1.04 | 1.04 | -0.10 | -0.10 | 5.31 |
| 29.00 | 1.13 | 1.13 | -0.14 | -0.14 | 5.38 |
| 44.00 | 1.15 | 1.14 | -0.17 | -0.17 | 5.56 |
| 58.00 | 1.07 | 1.06 | -0.21 | -0.21 | 6.16 |
| 72.00 | 1.06 | 1.05 | -0.27 | -0.27 | 7.36 |
| 86.00 | 1.09 | 1.10 | -0.38 | -0.38 | 9.20 |
| 101.00 | 1.01 | 1.06 | -0.61 | -0.61 | 13.25 |
| 115.00 | 1.15 | 1.14 | -1.04 | -1.04 | 19.81 |
| 129.00 | 13.42 | 9.98 | -22.54 | -22.54 | 47.88 |
| 143.00 | 52.30 | 49.08 | -50.43 | -50.43 | -54.50 |
| 157.00 | 98.41 | 75.53 | -52.32 | -52.32 | 3.73 |
| 172.00 | 156.13 | 165.92 | -56.74 | -56.74 | -7.49 |
| 186.00 | 220.74 | 279.11 | -49.47 | -49.47 | 2.16 |
| 200.00 | 223.70 | 316.45 | -48.59 | -48.59 | 1.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
