通带频率 0~3000MHz, 3.3-12.75GHz≥50dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 0 | ~ | 3000 | MHz | ||
| 通带损耗 | 1.8 | dB | ||||
| 带内波动 | 1.7 | dB | ||||
| 带外抑制 | 3.3-12.75 | GHz≥ | 50 | dB | ||
| 通带驻波 | 1.8 |
| 接口形式 | SMA-K0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

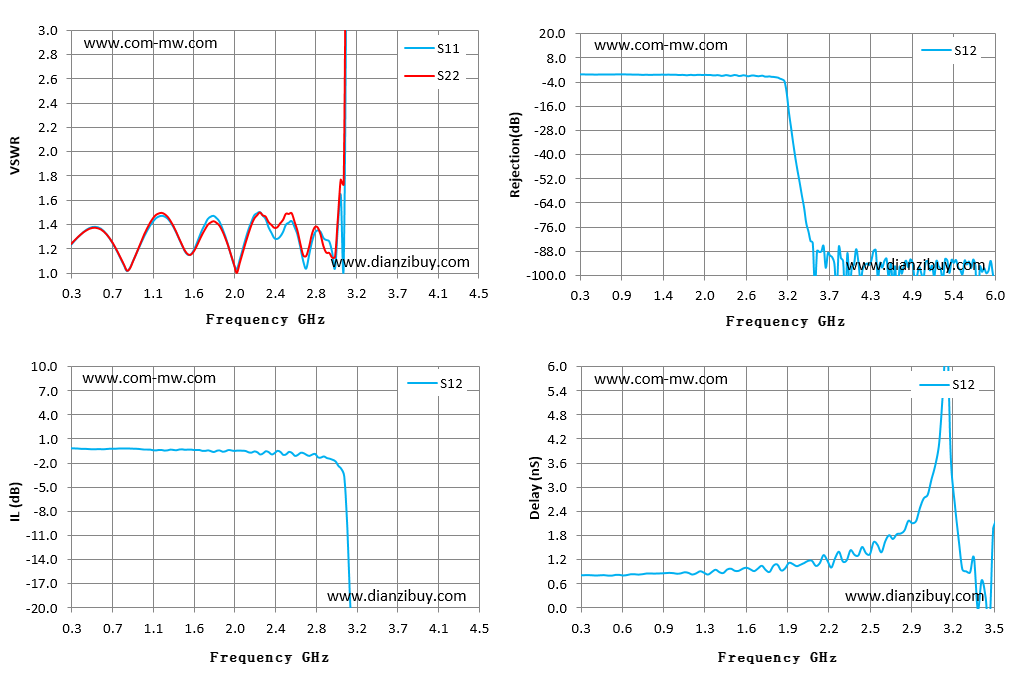

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.30 | 1.24 | 1.25 | -0.20 | -0.20 | 0.82 |
| 0.60 | 1.36 | 1.36 | -0.31 | -0.31 | 0.83 |
| 0.90 | 1.04 | 1.04 | -0.23 | -0.23 | 0.86 |
| 1.20 | 1.46 | 1.49 | -0.40 | -0.40 | 0.87 |
| 1.50 | 1.15 | 1.16 | -0.37 | -0.37 | 0.93 |
| 1.80 | 1.45 | 1.41 | -0.51 | -0.51 | 1.06 |
| 2.10 | 1.28 | 1.24 | -0.54 | -0.54 | 1.18 |
| 2.40 | 1.29 | 1.37 | -0.79 | -0.79 | 1.44 |
| 2.70 | 1.10 | 1.15 | -0.80 | -0.80 | 1.81 |
| 3.00 | 1.17 | 1.13 | -1.63 | -1.63 | 2.82 |
| 3.30 | 48.99 | 57.04 | -48.02 | -48.02 | 0.91 |
| 3.60 | 108.07 | 164.43 | -88.17 | -88.17 | 13.15 |
| 3.90 | 97.76 | 103.94 | -91.20 | -91.20 | -9.74 |
| 4.20 | 79.06 | 72.12 | -96.83 | -96.83 | 7.39 |
| 4.50 | 62.20 | 54.76 | -92.64 | -92.64 | 6.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
