140~235MHz, 51~88MHz, 88~140MHz, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 140 | ~ | 235 | MHz |
| 通带频率二 | / | / | 51 | ~ | 88 | MHz |
| 通带频率三 | / | / | 88 | ~ | 140 | MHz |
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 1.5 | dB | ||||
| 通带一抑制度 | 2次及3次谐波 | 50 | dBc |

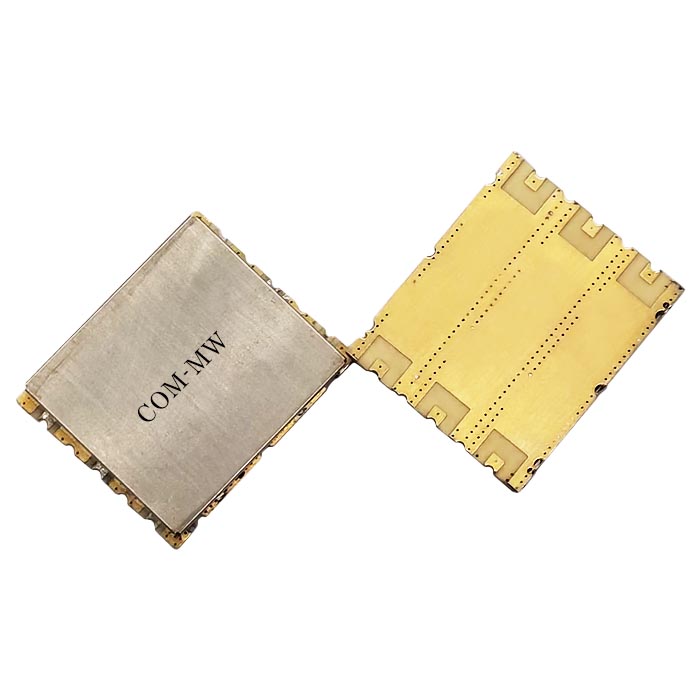

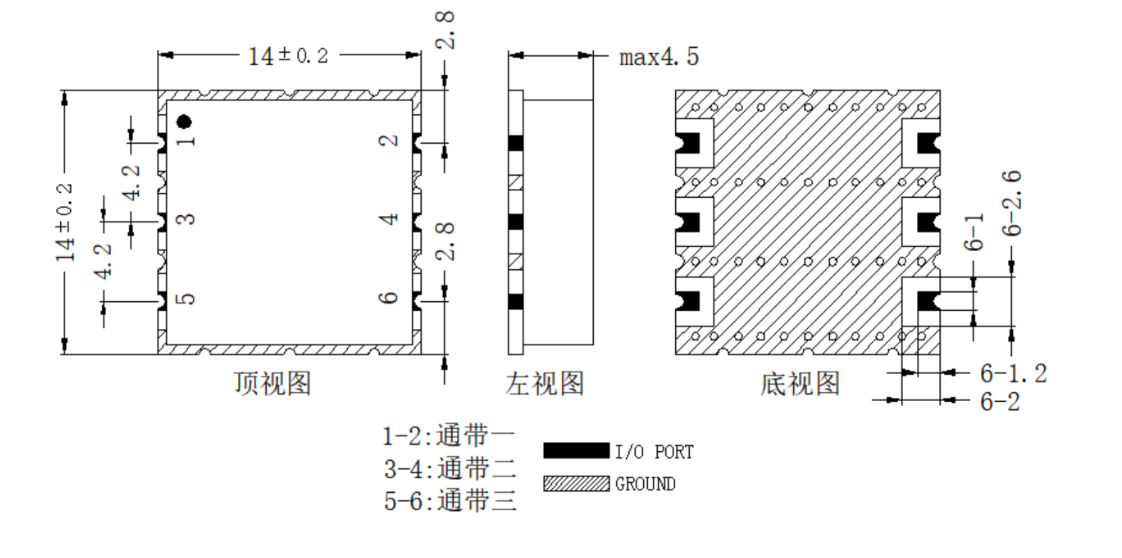

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W平均 10W峰值 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

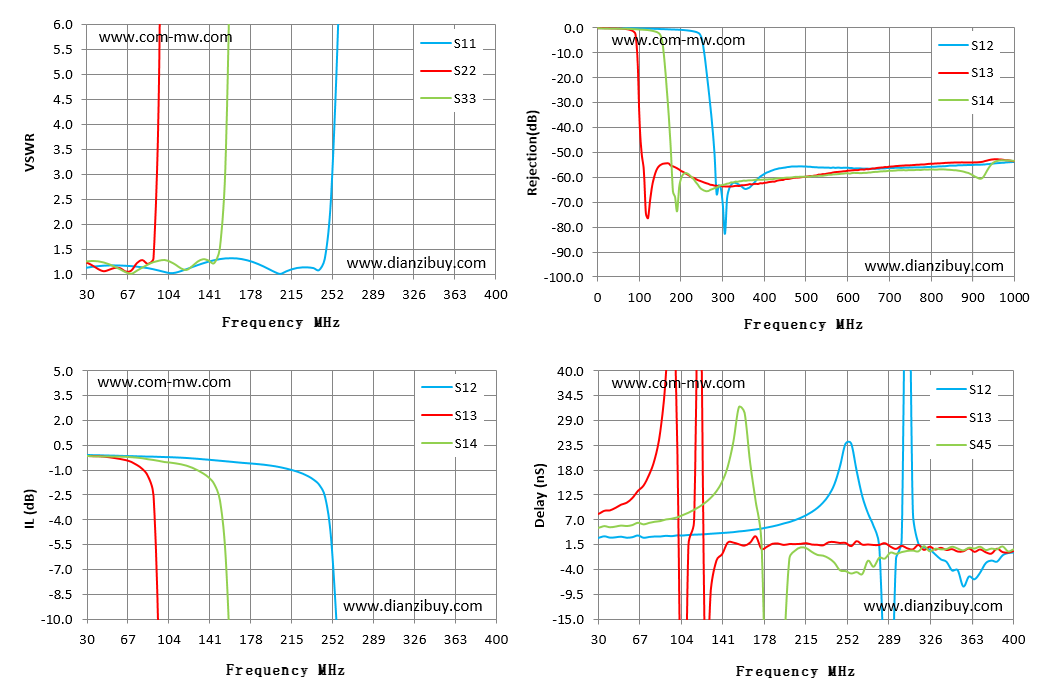

| Frequency MHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB |
| 30.00 | 1.11 | 1.26 | 1.24 | -0.06 | -0.16 | -0.11 |
| 56.00 | 1.18 | 1.13 | 1.15 | -0.11 | -0.29 | -0.17 |
| 83.00 | 1.14 | 1.29 | 1.14 | -0.15 | -0.95 | -0.26 |
| 109.00 | 1.03 | 29.37 | 1.26 | -0.20 | -50.73 | -0.53 |
| 136.00 | 1.22 | 118.37 | 1.31 | -0.32 | -59.75 | -1.19 |
| 162.00 | 1.32 | 174.51 | 8.15 | -0.47 | -54.40 | -13.77 |
| 189.00 | 1.20 | 194.20 | 43.46 | -0.62 | -55.87 | -67.63 |
| 215.00 | 1.06 | 188.04 | 77.25 | -0.89 | -58.35 | -58.10 |
| 241.00 | 1.09 | 174.76 | 111.77 | -1.89 | -61.07 | -62.78 |
| 268.00 | 10.92 | 157.29 | 123.17 | -23.79 | -62.54 | -65.34 |
| 294.00 | 24.12 | 148.30 | 127.58 | -63.22 | -63.55 | -63.45 |
| 321.00 | 40.09 | 131.66 | 121.83 | -63.06 | -63.63 | -61.82 |
| 347.00 | 52.98 | 124.39 | 121.01 | -63.71 | -63.10 | -61.34 |
| 374.00 | 64.83 | 115.19 | 115.24 | -63.16 | -62.81 | -61.03 |
| 400.00 | 72.88 | 109.99 | 111.84 | -59.18 | -62.36 | -60.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
