通带频率 DC~2500MHz, 2.85-6.0GHz≥45dBc, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2500 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | 2.85-6.0 | GHz≥ | 45 | dBc | ||
| 通带驻波 | / | / | 1.5 |

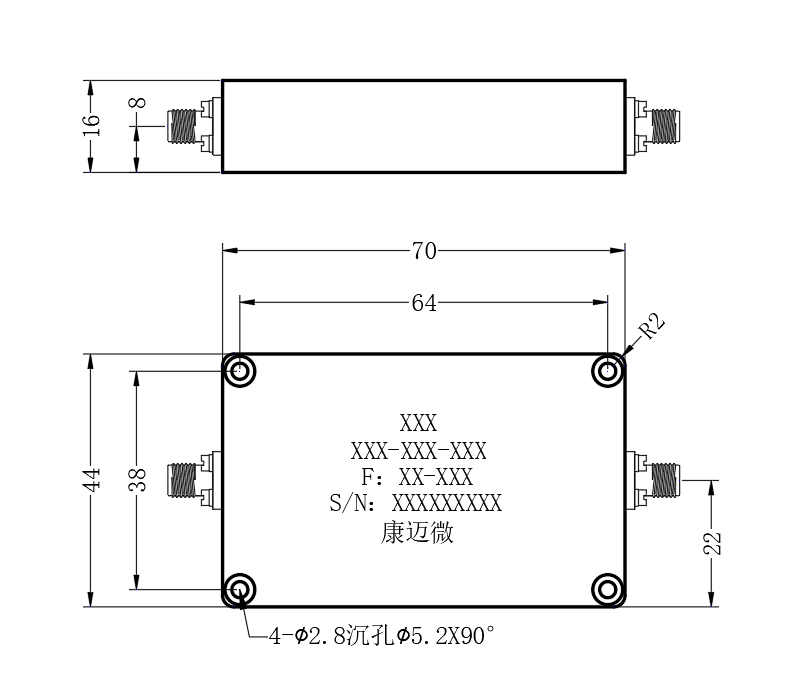

| 接口形式 | SMA-F可拆0.8mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |

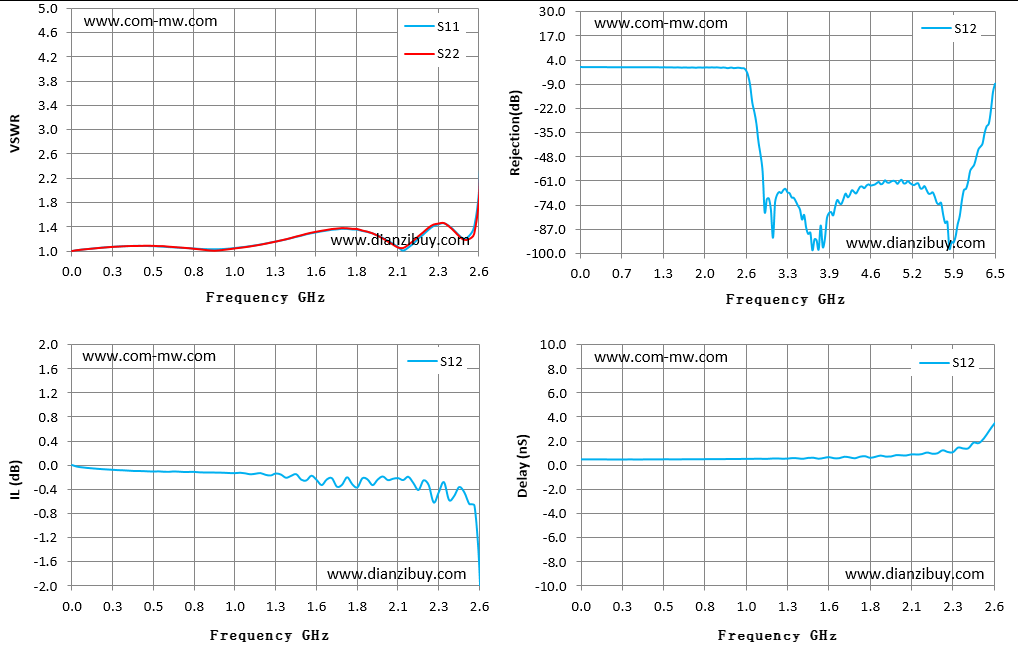

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | 0.00 | 0.00 | 0.50 |
| 0.19 | 1.05 | 1.05 | -0.06 | -0.06 | 0.49 |
| 0.37 | 1.08 | 1.08 | -0.09 | -0.09 | 0.49 |
| 0.56 | 1.08 | 1.08 | -0.11 | -0.11 | 0.51 |
| 0.74 | 1.05 | 1.05 | -0.12 | -0.12 | 0.51 |
| 0.93 | 1.03 | 1.01 | -0.13 | -0.13 | 0.53 |
| 1.11 | 1.07 | 1.06 | -0.14 | -0.14 | 0.55 |
| 1.30 | 1.14 | 1.14 | -0.17 | -0.17 | 0.55 |
| 1.49 | 1.25 | 1.26 | -0.24 | -0.24 | 0.63 |
| 1.67 | 1.35 | 1.36 | -0.22 | -0.22 | 0.72 |
| 1.86 | 1.33 | 1.34 | -0.22 | -0.22 | 0.71 |
| 2.04 | 1.17 | 1.16 | -0.25 | -0.25 | 0.83 |
| 2.23 | 1.20 | 1.24 | -0.41 | -0.41 | 0.97 |
| 2.41 | 1.42 | 1.41 | -0.58 | -0.58 | 1.40 |
| 2.60 | 1.40 | 1.28 | -0.68 | -0.68 | 2.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
