通带频率 DC~6000MHz, 8000MHz≥35dBc, 9-16GGHz≥50dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 6000 | MHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | 8000 | MHz≥ | 35 | dBc | ||
| 带外抑制 | 9-16G | GHz≥ | 50 | dBc | ||
| 带外抑制 | 16-20 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

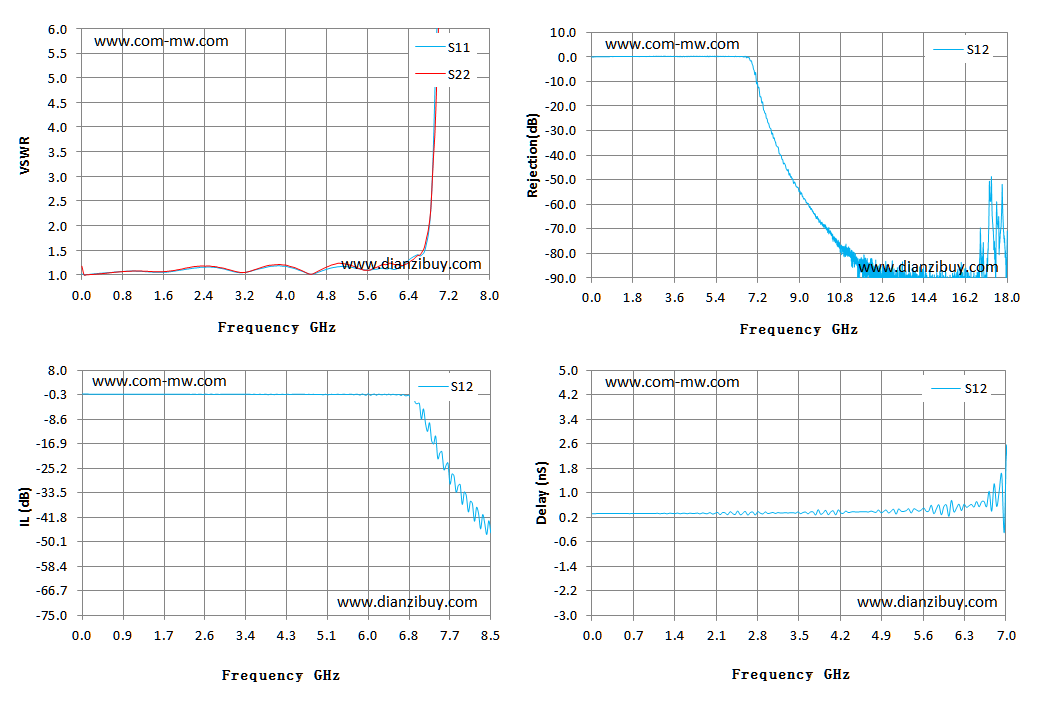

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.03 | 1.18 | 0.05 | 0.32 |
| 0.57 | 1.05 | 1.05 | -0.04 | 0.33 |
| 1.14 | 1.08 | 1.08 | -0.05 | 0.34 |
| 1.71 | 1.06 | 1.08 | -0.07 | 0.33 |
| 2.29 | 1.15 | 1.18 | -0.12 | 0.35 |
| 2.86 | 1.11 | 1.12 | -0.13 | 0.34 |
| 3.43 | 1.11 | 1.11 | -0.1 | 0.36 |
| 4 | 1.18 | 1.2 | -0.2 | 0.29 |
| 4.57 | 1.02 | 1.03 | -0.08 | 0.39 |
| 5.14 | 1.17 | 1.24 | -0.24 | 0.47 |
| 5.71 | 1.11 | 1.13 | -0.01 | 0.41 |
| 6.29 | 1.17 | 1.2 | -0.23 | 0.42 |
| 6.86 | 2.38 | 2.38 | -1.51 | 0.56 |
| 7.43 | 599.76 | 26.28 | -21.81 | 0.41 |
| 8 | 42.24 | 8.63 | -34.47 | 2.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
