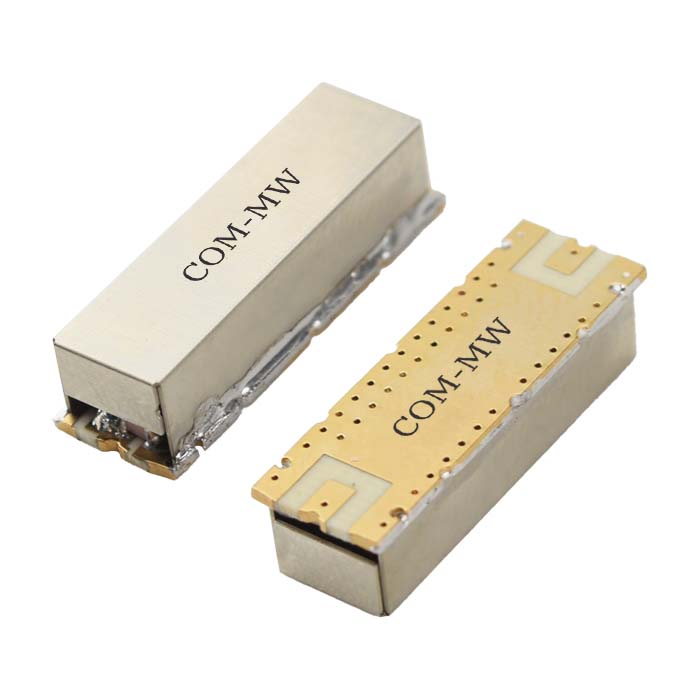

通带频率 DC~1000MHz, 1.25-1.27GHz≥50dB, 1.27-1.28GHz≥70dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1000 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | 1.25-1.27 | GHz≥ | 50 | dB | ||
| 带外抑制 | 1.27-1.28 | GHz≥ | 70 | dB | ||
| 带外抑制 | 1.28-1.6 | GHz≥ | 50 | dB | ||
| 带外抑制 | 2.57-3.57 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |

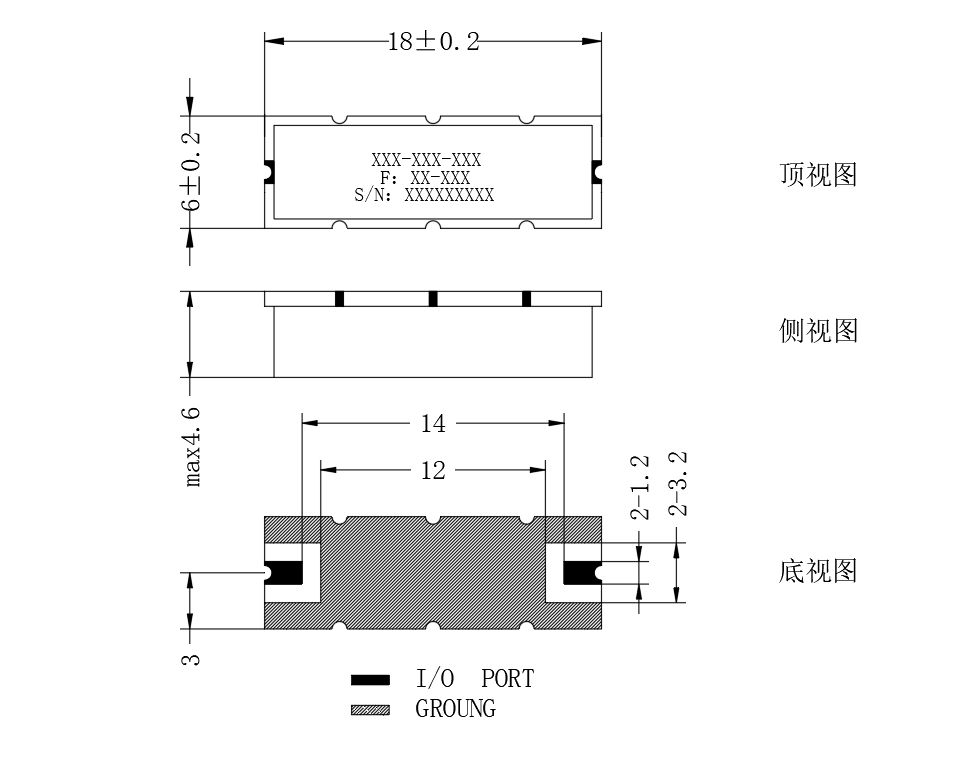

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

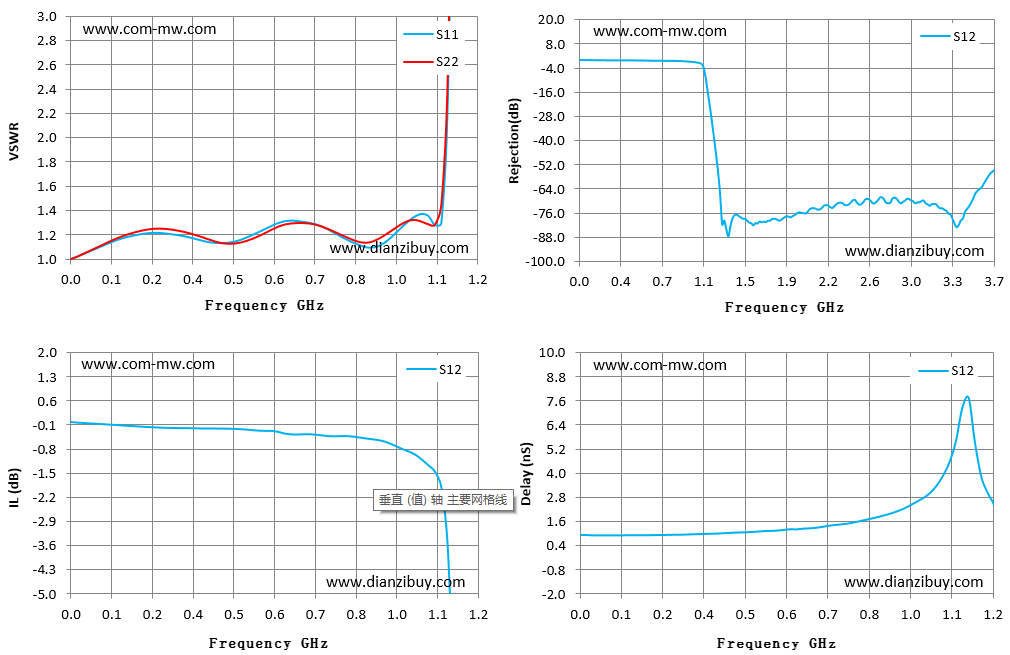

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.00 | 1.00 | -0.02 | -0.02 | 0.95 |
| 0.09 | 1.09 | 1.09 | -0.07 | -0.07 | 0.93 |
| 0.17 | 1.18 | 1.20 | -0.13 | -0.13 | 0.94 |
| 0.26 | 1.22 | 1.25 | -0.18 | -0.18 | 0.96 |
| 0.34 | 1.19 | 1.22 | -0.20 | -0.20 | 0.99 |
| 0.43 | 1.13 | 1.15 | -0.21 | -0.21 | 1.05 |
| 0.51 | 1.16 | 1.14 | -0.23 | -0.23 | 1.10 |
| 0.60 | 1.28 | 1.24 | -0.28 | -0.28 | 1.20 |
| 0.69 | 1.31 | 1.30 | -0.38 | -0.38 | 1.31 |
| 0.77 | 1.24 | 1.25 | -0.43 | -0.43 | 1.48 |
| 0.86 | 1.11 | 1.14 | -0.47 | -0.47 | 1.79 |
| 0.94 | 1.14 | 1.20 | -0.59 | -0.59 | 2.15 |
| 1.03 | 1.36 | 1.32 | -0.99 | -0.99 | 3.05 |
| 1.11 | 1.29 | 1.44 | -1.94 | -1.94 | 5.60 |
| 1.20 | 21.63 | 24.44 | -30.22 | -30.22 | 3.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持245℃回流焊。 |
