通带频率 DC~52MHz, 59-62MHz≥7dB, 62-200MHz≥20dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 52 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | 59-62 | MHz≥ | 7 | dB | ||
| 带外抑制 | 62-200 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

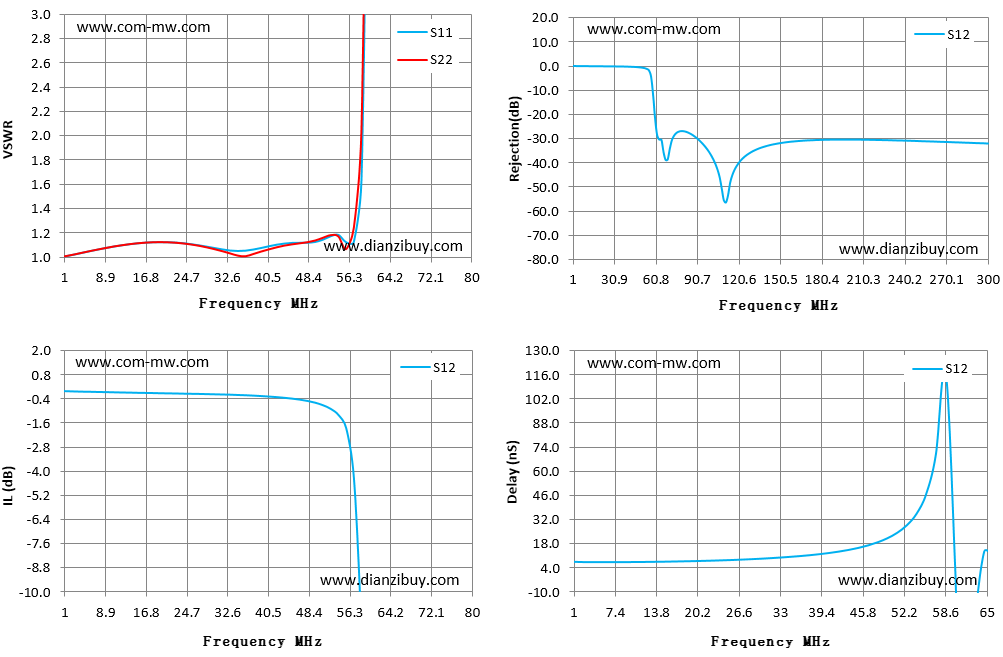

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1.00 | 1.00 | 1.00 | -0.01 | -0.01 | 7.29 |
| 7.00 | 1.05 | 1.05 | -0.05 | -0.05 | 7.15 |
| 12.00 | 1.09 | 1.09 | -0.07 | -0.07 | 7.26 |
| 18.00 | 1.12 | 1.12 | -0.11 | -0.11 | 7.54 |
| 24.00 | 1.12 | 1.12 | -0.13 | -0.13 | 8.05 |
| 29.00 | 1.09 | 1.08 | -0.16 | -0.16 | 8.91 |
| 35.00 | 1.05 | 1.01 | -0.21 | -0.21 | 10.26 |
| 41.00 | 1.09 | 1.06 | -0.28 | -0.28 | 12.50 |
| 46.00 | 1.12 | 1.11 | -0.39 | -0.39 | 15.44 |
| 52.00 | 1.14 | 1.16 | -0.72 | -0.72 | 24.18 |
| 57.00 | 1.12 | 1.07 | -1.86 | -1.86 | 46.67 |
| 63.00 | 10.69 | 13.16 | -28.92 | -28.92 | -166.64 |
| 69.00 | 30.83 | 41.27 | -38.88 | -38.88 | -47.52 |
| 74.00 | 56.58 | 73.51 | -28.89 | -28.89 | 7.49 |
| 80.00 | 90.19 | 108.33 | -26.90 | -26.90 | 6.97 |
