通带频率DC~1600MHz, 1800-2200MHz≥75dB, 2200-3000MHz≥70dB, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 1600 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 1800-2200 | MHz≥ | 75 | dB | ||
| 带外抑制 | 2200-3000 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

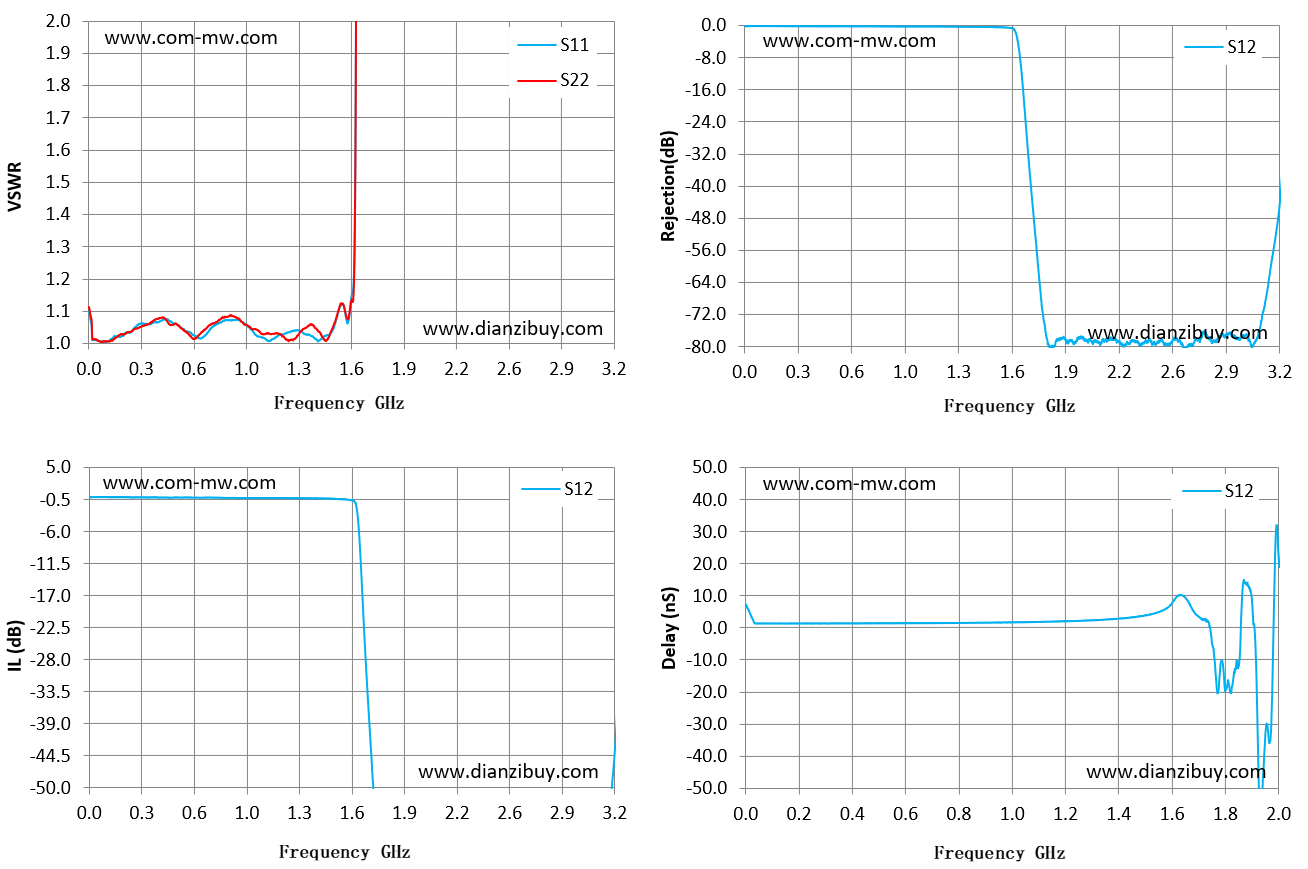

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.1 | 1.11 | -0.15 | 7.26 |
| 0.23 | 1.03 | 1.03 | -0.09 | 1.33 |
| 0.46 | 1.07 | 1.08 | -0.15 | 1.36 |
| 0.69 | 1.02 | 1.04 | -0.16 | 1.43 |
| 0.91 | 1.07 | 1.08 | -0.21 | 1.59 |
| 1.14 | 1.02 | 1.03 | -0.21 | 1.89 |
| 1.37 | 1.02 | 1.06 | -0.28 | 2.65 |
| 1.6 | 1.14 | 1.13 | -0.6 | 7.6 |
| 1.83 | 61.06 | 69.04 | -65.82 | -16.78 |
| 2.06 | 66.35 | 155.13 | -68.78 | 18.25 |
| 2.29 | 73.25 | 412.34 | -66.33 | 2.93 |
| 2.51 | 99.23 | 244.28 | -69.54 | 8.07 |
| 2.74 | 120.75 | 175.89 | -68.16 | 13.61 |
| 2.97 | 102.45 | 89.34 | -67.36 | -13.33 |
| 3.2 | 74.64 | 85.35 | -44.98 | 1.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
