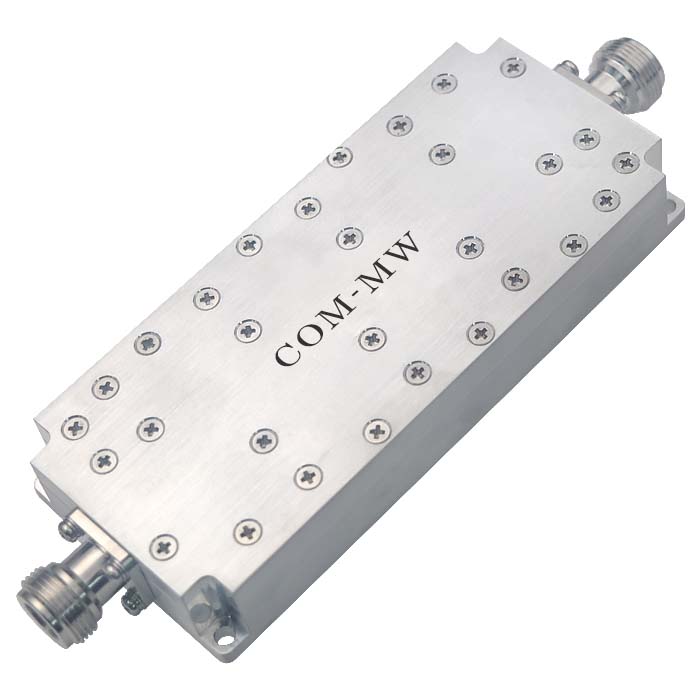

通带频率 DC~3.5GHz, 4-6.8GHz≥40dBc, 6.8-7GHz≥30dBc, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 3.5 | GHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带外抑制 | 4-6.8 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 6.8-7 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.35 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

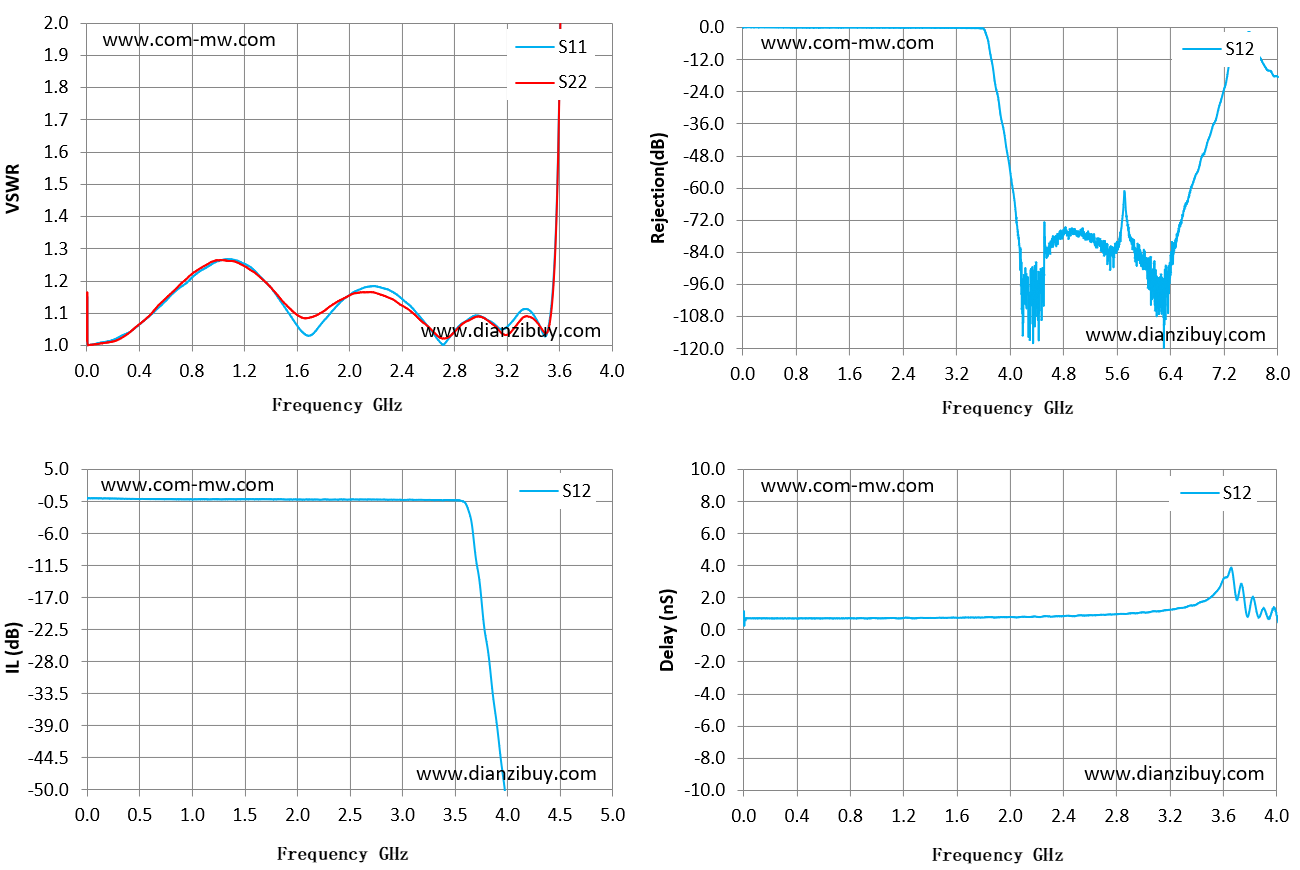

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | 0.05 | 1.15 |
| 0.29 | 1.03 | 1.03 | -0.07 | 0.70 |
| 0.57 | 1.13 | 1.13 | -0.13 | 0.70 |
| 0.86 | 1.23 | 1.24 | -0.19 | 0.70 |
| 1.14 | 1.26 | 1.26 | -0.19 | 0.71 |
| 1.43 | 1.16 | 1.17 | -0.19 | 0.72 |
| 1.71 | 1.03 | 1.09 | -0.18 | 0.75 |
| 2.00 | 1.16 | 1.16 | -0.23 | 0.79 |
| 2.29 | 1.17 | 1.15 | -0.23 | 0.83 |
| 2.57 | 1.07 | 1.07 | -0.23 | 0.87 |
| 2.86 | 1.07 | 1.07 | -0.26 | 0.98 |
| 3.14 | 1.05 | 1.05 | -0.27 | 1.17 |
| 3.43 | 1.08 | 1.07 | -0.29 | 1.72 |
| 3.71 | 20.64 | 20.14 | -11.36 | 2.02 |
| 4.00 | 56.59 | 54.17 | -54.38 | 0.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
