通带频率 DC~5840MHz, 6360-10000MHz≥58, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 5840 | MHz |
| 通带损耗 | / | / | 2.7 | dB | ||
| 带外抑制 | 6360-10000 | MHz≥ | 58 | dB | ||
| 带外抑制 | 10000-12000 | MHz≥ | 20 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 30W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 带内波动：≤1.6dB@任意500M；≤ 1.2dB@任意200M |

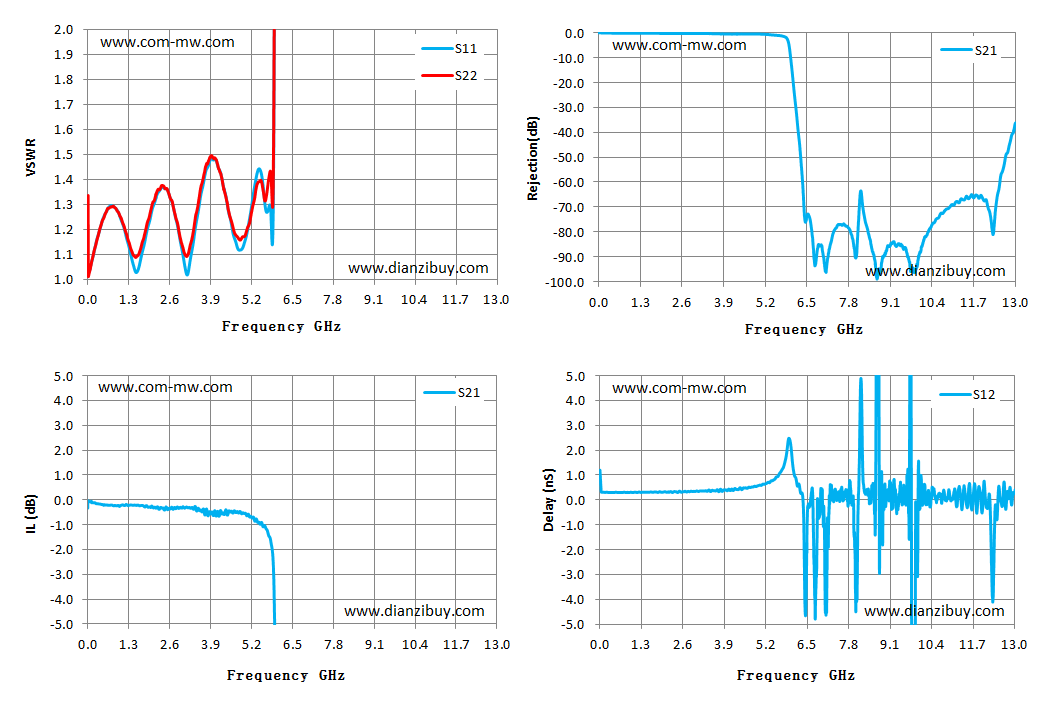

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 0.01 | 1.04 | 1.01 | -0.03 | -0.05 | 1.04 |
| 0.94 | 1.28 | 1.27 | -0.23 | -0.23 | 0.31 |
| 1.87 | 1.20 | 1.22 | -0.23 | -0.26 | 0.33 |
| 2.79 | 1.25 | 1.25 | -0.34 | -0.31 | 0.34 |
| 3.72 | 1.42 | 1.44 | -0.59 | -0.47 | 0.34 |
| 4.65 | 1.17 | 1.19 | -0.45 | -0.51 | 0.51 |
| 5.58 | 1.36 | 1.35 | -1.08 | -1.09 | 0.95 |
| 6.51 | 42.65 | 51.87 | -72.08 | -72.98 | -0.24 |
| 7.43 | 63.20 | 76.91 | -77.80 | -78.01 | 0.16 |
| 8.36 | 49.99 | 63.22 | -77.43 | -77.56 | 0.40 |
| 9.29 | 52.25 | 51.12 | -83.20 | -85.72 | -0.29 |
| 10.22 | 43.10 | 46.56 | -79.74 | -81.57 | -0.13 |
| 11.14 | 38.07 | 55.41 | -67.93 | -68.03 | 0.08 |
| 12.07 | 45.19 | 72.47 | -68.17 | -67.17 | 0.10 |
| 13.00 | 53.09 | 94.60 | -35.71 | -36.22 | 0.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
