通带频率DC~25MHz, 36-47MHz≥20dB, 47-1000MHz≥40dB, 表面贴装, 工业级, 替代SXLP-25+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | DC | ~ | 25 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制 | 36-47 | MHz≥ | 20 | dB | ||
| 带外抑制 | 47-1000 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.7 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | -3dB截止频率28MHz；替代SXLP-25+ |
| 输入/输出端 | 1 , 8 |
| 接地端口 | 2 ，3 ，4 ， 5 , 6 , 7 |

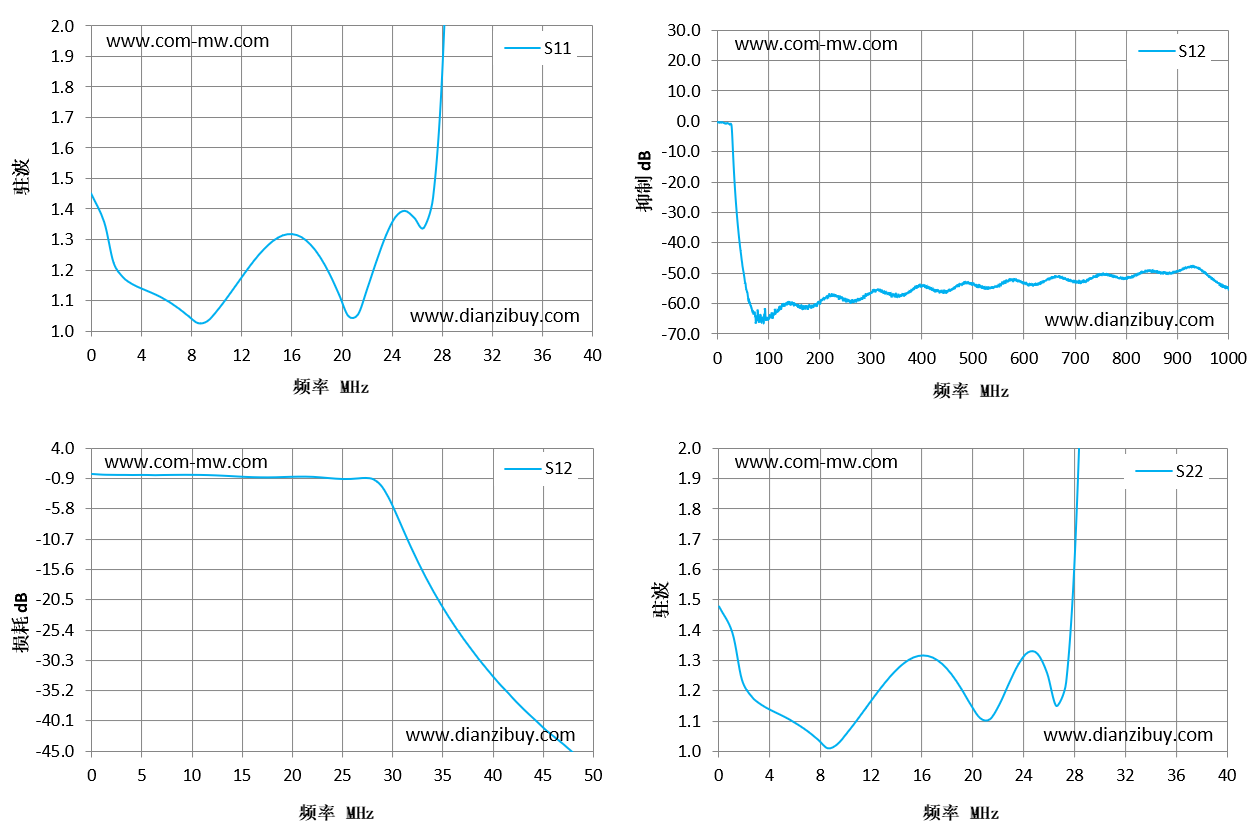

| 频率 MHz | S11 驻波 | S12 损耗 dB | S22 驻波 |
|---|---|---|---|
| 0.01 | 1.45 | -0.08 | 1.48 |
| 3 | 1.18 | -0.23 | 1.18 |
| 6 | 1.11 | -0.24 | 1.11 |
| 9 | 1.02 | -0.22 | 1.01 |
| 11 | 1.1 | -0.23 | 1.1 |
| 14 | 1.27 | -0.42 | 1.26 |
| 17 | 1.31 | -0.62 | 1.31 |
| 20 | 1.12 | -0.54 | 1.16 |
| 23 | 1.23 | -0.63 | 1.23 |
| 26 | 1.37 | -0.88 | 1.26 |
| 29 | 2.75 | -1.9 | 2.7 |
| 31 | 5.55 | -6.42 | 5.94 |
| 34 | 8.69 | -16.88 | 8.82 |
| 37 | 11.04 | -25.03 | 10.79 |
| 40 | 16.07 | -31.51 | 15.17 |
| 1 | 产品支持水洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
