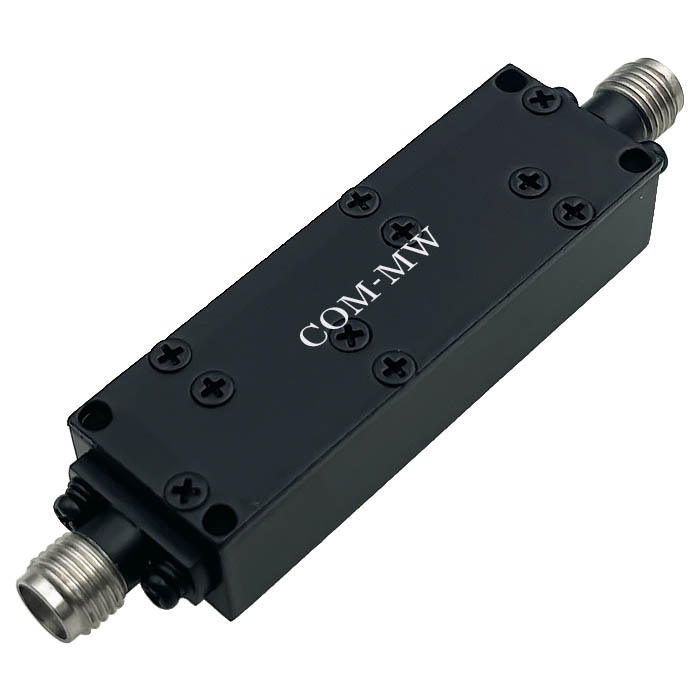

通带频率DC~4500MHz, 5-10GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 4500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 5-10 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

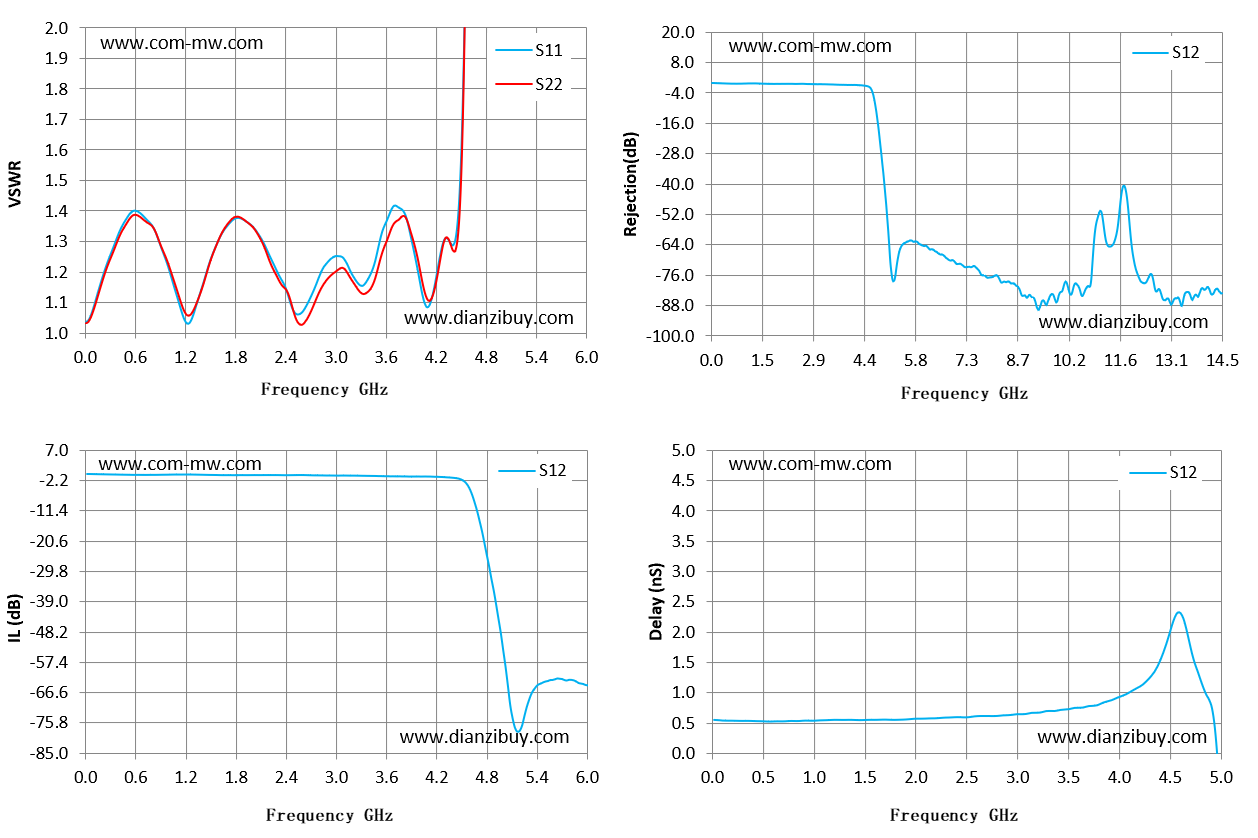

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.04 | 1.03 | -0.06 | 0.55 |
| 0.52 | 1.39 | 1.37 | -0.3 | 0.53 |
| 1.02 | 1.19 | 1.21 | -0.24 | 0.54 |
| 1.5 | 1.24 | 1.24 | -0.34 | 0.55 |
| 2.01 | 1.35 | 1.35 | -0.39 | 0.57 |
| 2.51 | 1.07 | 1.05 | -0.39 | 0.6 |
| 3.02 | 1.25 | 1.21 | -0.55 | 0.65 |
| 3.56 | 1.33 | 1.27 | -0.72 | 0.75 |
| 4.01 | 1.17 | 1.21 | -0.84 | 0.94 |
| 4.51 | 1.69 | 1.62 | -2.03 | 2.11 |
| 5.02 | 32.68 | 34.29 | -58.74 | -1.82 |
| 5.52 | 31.93 | 29.45 | -63.06 | 0.25 |
| 6 | 31.17 | 26.07 | -64.4 | 0.33 |
| 6.51 | 29.59 | 23.53 | -67.95 | 0.27 |
| 7.02 | 29.34 | 24.77 | -71.61 | -0.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
