通带频率DC~500MHz, 600-6000MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 600-6000 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

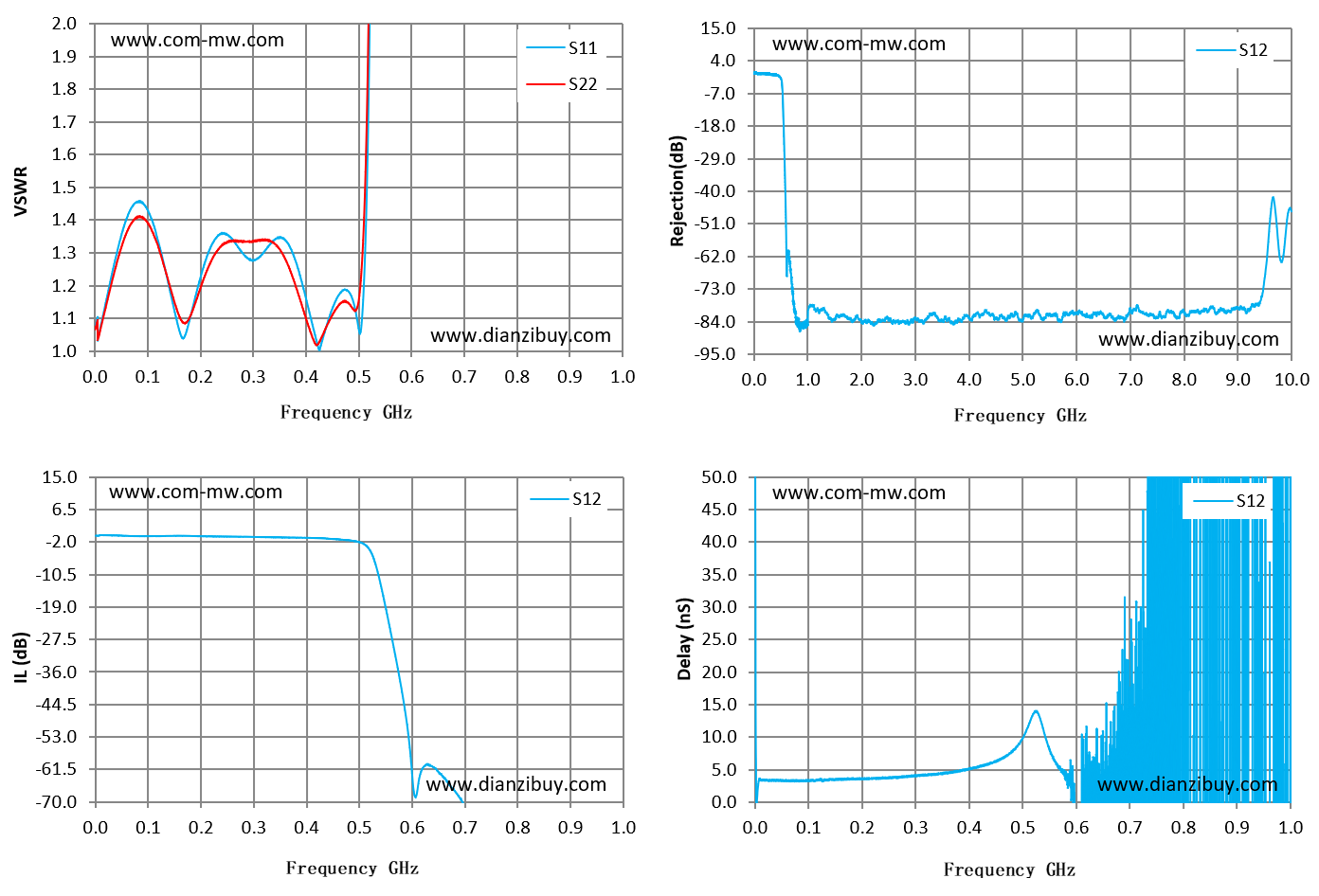

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.07 | 1.07 | -0.28 | 56.22 |
| 0.07 | 1.44 | 1.39 | -0.37 | 3.34 |
| 0.14 | 1.2 | 1.21 | -0.34 | 3.54 |
| 0.21 | 1.28 | 1.24 | -0.45 | 3.63 |
| 0.29 | 1.28 | 1.33 | -0.58 | 4 |
| 0.36 | 1.34 | 1.28 | -0.77 | 4.54 |
| 0.43 | 1.03 | 1.04 | -0.98 | 5.76 |
| 0.5 | 1.07 | 1.16 | -1.98 | 9.9 |
| 0.57 | 20.56 | 23.87 | -33.33 | 5.13 |
| 0.64 | 36.16 | 37.11 | -60.86 | 1.09 |
| 0.71 | 52.82 | 32.82 | -73.19 | 12.92 |
| 0.79 | 63.45 | 28.82 | -85.1 | -143.7 |
| 0.86 | 59.35 | 26.78 | -86.16 | -176.37 |
| 0.93 | 52.26 | 25.71 | -84.22 | -885.24 |
| 1 | 46.05 | 25.43 | -80.55 | 802.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
