通带频率DC~13.6GHz, 17-30GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 13.6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 17-30 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W |
| 工作温度 | -40~+70℃设计保证 |

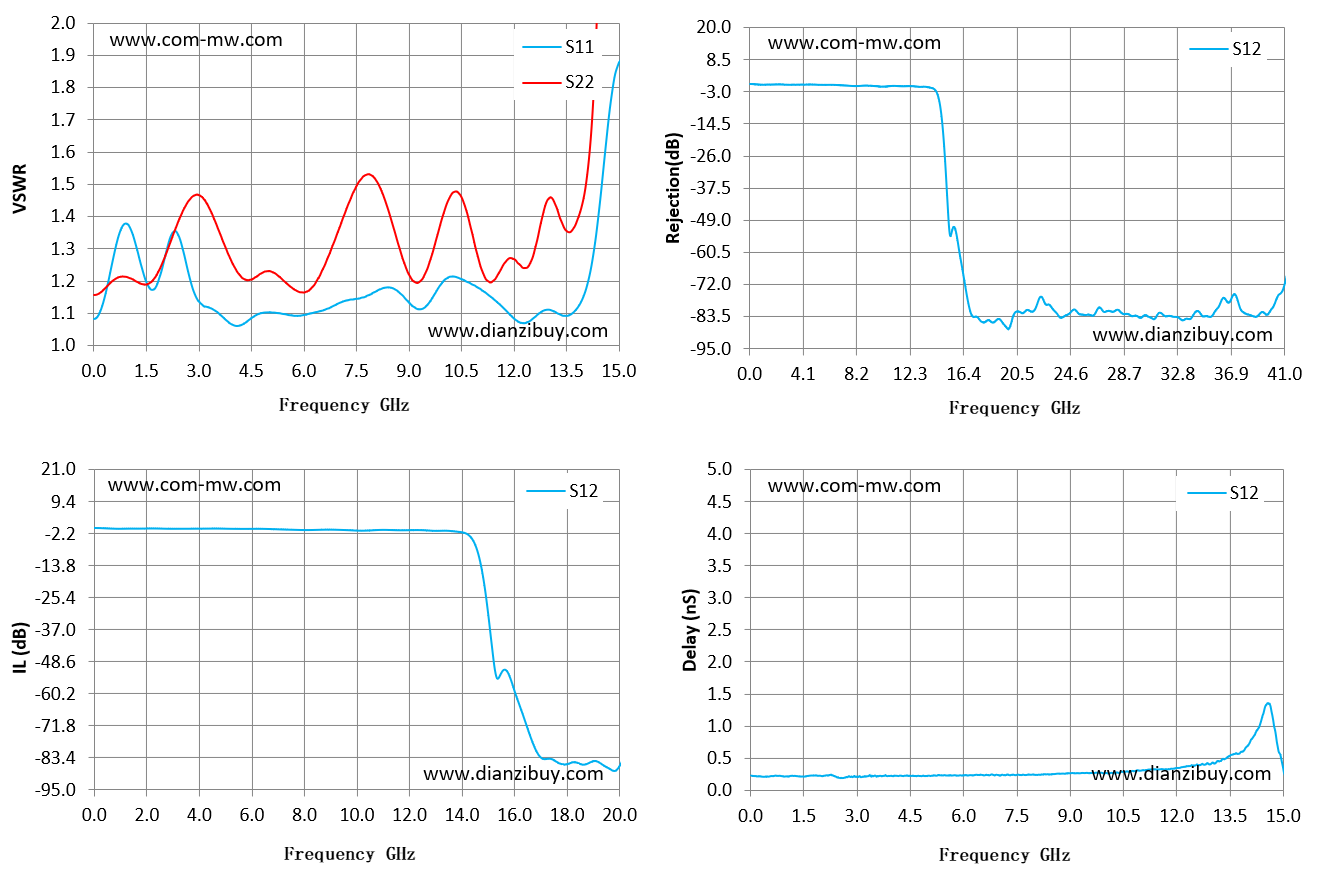

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.08 | 1.16 | -0.11 | 0.23 |
| 1.07 | 1.36 | 1.21 | -0.39 | 0.21 |
| 2.14 | 1.32 | 1.31 | -0.29 | 0.23 |
| 3.21 | 1.12 | 1.44 | -0.4 | 0.22 |
| 4.29 | 1.07 | 1.21 | -0.35 | 0.22 |
| 5.36 | 1.1 | 1.21 | -0.42 | 0.23 |
| 6.43 | 1.11 | 1.21 | -0.42 | 0.24 |
| 7.5 | 1.15 | 1.49 | -0.73 | 0.24 |
| 8.57 | 1.18 | 1.36 | -0.77 | 0.25 |
| 9.64 | 1.14 | 1.28 | -0.89 | 0.27 |
| 10.71 | 1.2 | 1.39 | -0.89 | 0.29 |
| 11.79 | 1.11 | 1.26 | -0.94 | 0.32 |
| 12.86 | 1.11 | 1.42 | -1.11 | 0.42 |
| 13.93 | 1.14 | 1.42 | -1.54 | 0.64 |
| 15 | 1.87 | 11.24 | -29.77 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
