通带频率DC~17GHz, 19-29GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 17 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 19-29 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

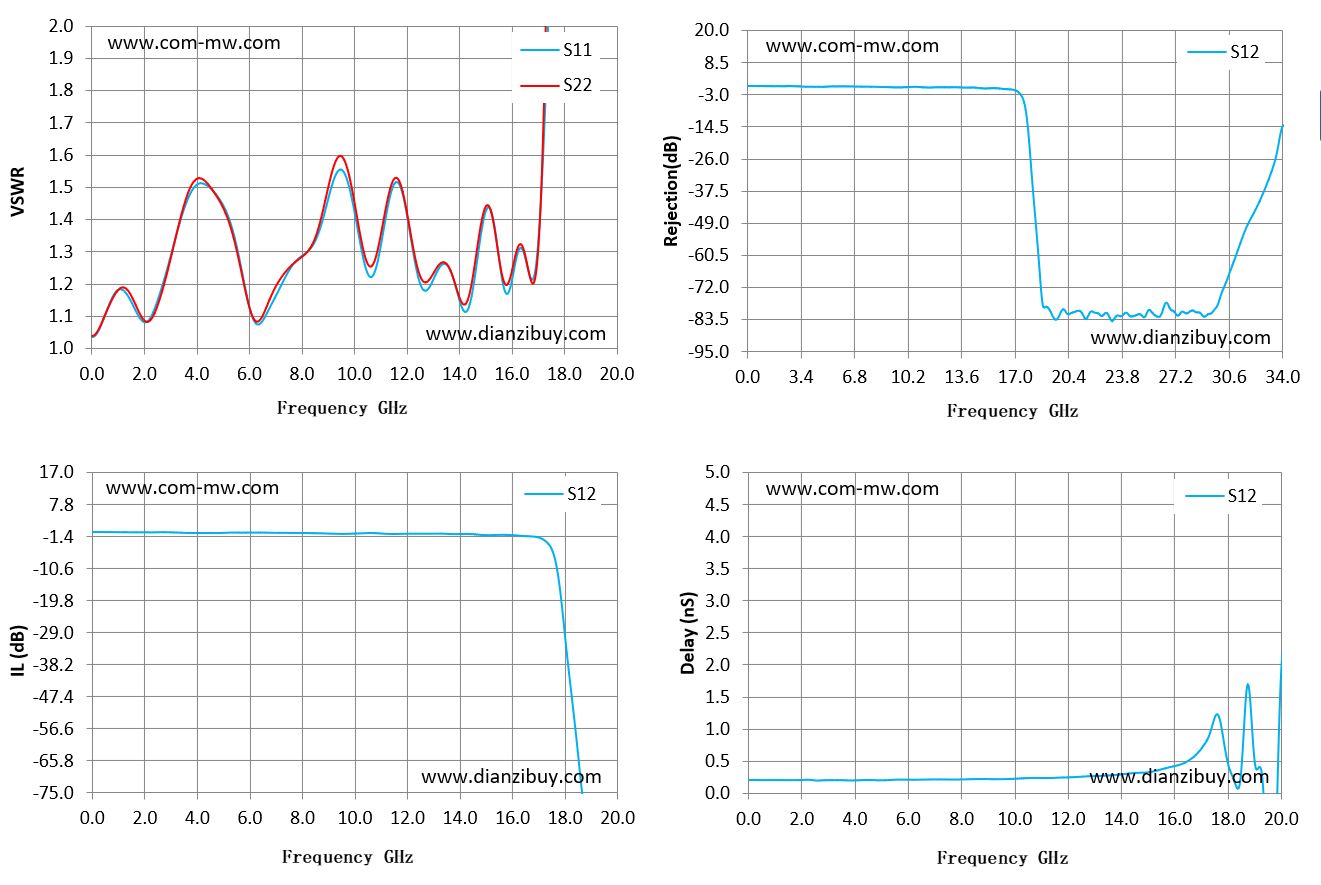

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.04 | 1.04 | 0.02 | 0.2 |
| 1.43 | 1.16 | 1.18 | -0.07 | 0.2 |
| 2.86 | 1.25 | 1.23 | -0.07 | 0.2 |
| 4.29 | 1.51 | 1.52 | -0.27 | 0.2 |
| 5.71 | 1.24 | 1.23 | -0.16 | 0.21 |
| 7.14 | 1.18 | 1.21 | -0.23 | 0.21 |
| 8.57 | 1.34 | 1.36 | -0.34 | 0.21 |
| 10 | 1.43 | 1.46 | -0.44 | 0.22 |
| 11.43 | 1.49 | 1.51 | -0.55 | 0.23 |
| 12.86 | 1.19 | 1.21 | -0.48 | 0.26 |
| 14.29 | 1.12 | 1.15 | -0.54 | 0.3 |
| 15.71 | 1.18 | 1.2 | -0.8 | 0.39 |
| 17.14 | 1.51 | 1.54 | -1.97 | 0.77 |
| 18.57 | 33.59 | 37.24 | -68.53 | 0.77 |
| 20 | 52.68 | 58 | -80.02 | 1.84 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
