通带频率DC~18GHz, 20-30GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | 20-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

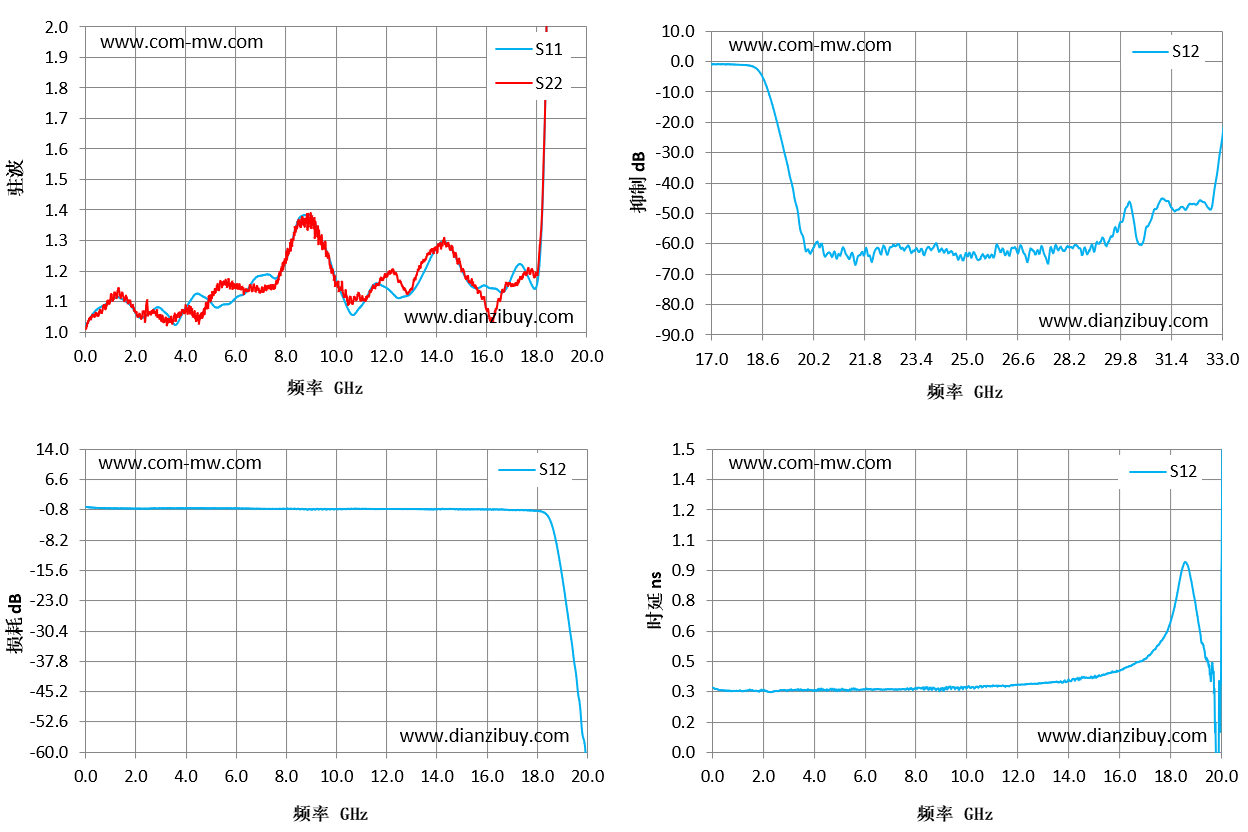

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.03 | 1.01 | -0.06 | 0.32 |
| 1.43 | 1.11 | 1.12 | -0.41 | 0.31 |
| 2.86 | 1.08 | 1.05 | -0.42 | 0.31 |
| 4.29 | 1.12 | 1.05 | -0.37 | 0.31 |
| 5.71 | 1.09 | 1.16 | -0.43 | 0.31 |
| 7.14 | 1.19 | 1.14 | -0.51 | 0.31 |
| 8.57 | 1.38 | 1.36 | -0.62 | 0.32 |
| 10 | 1.17 | 1.16 | -0.57 | 0.32 |
| 11.43 | 1.15 | 1.15 | -0.54 | 0.33 |
| 12.86 | 1.12 | 1.13 | -0.56 | 0.34 |
| 14.29 | 1.3 | 1.3 | -0.6 | 0.36 |
| 15.71 | 1.15 | 1.13 | -0.65 | 0.4 |
| 17.14 | 1.21 | 1.15 | -0.86 | 0.48 |
| 18.57 | 3.62 | 3.87 | -4.32 | 0.94 |
| 20 | 22.74 | 20.03 | -61.95 | 0.88 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
