通带频率 DC~19GHz, 21-50GHz≥55dB, dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 19 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 21-50 | GHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | SMA-MF or JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

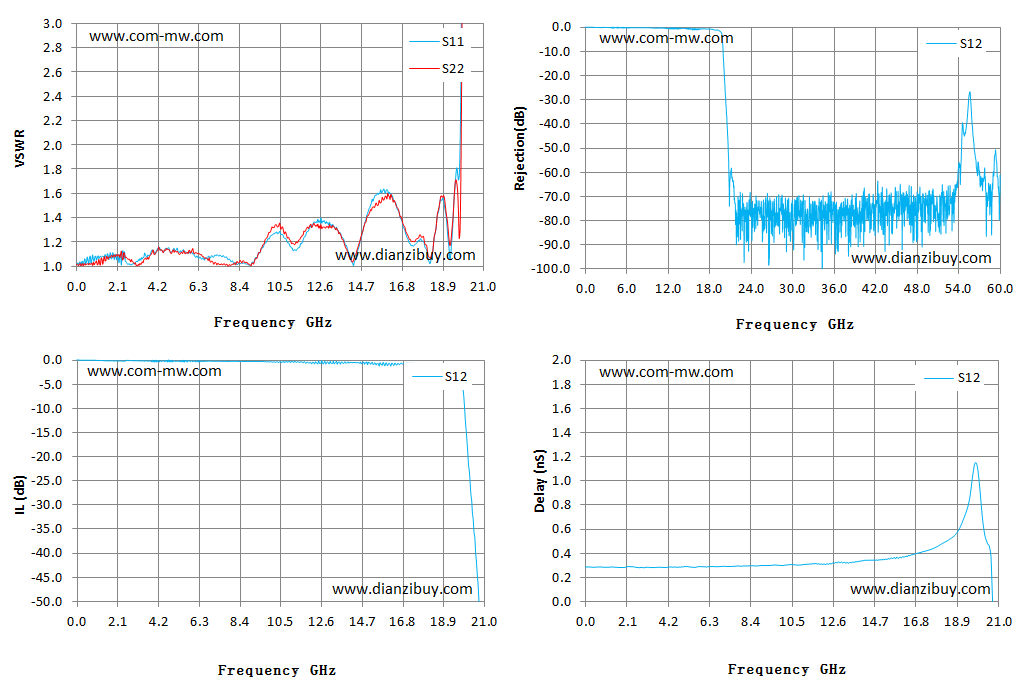

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.01 | 1.01 | 0.06 | 0.06 | 0.29 |
| 1.53 | 1.08 | 1.05 | -0.11 | -0.11 | 0.29 |
| 3.03 | 1.02 | 1.02 | -0.09 | -0.09 | 0.28 |
| 4.52 | 1.12 | 1.11 | -0.16 | -0.16 | 0.29 |
| 6.02 | 1.10 | 1.15 | -0.16 | -0.16 | 0.29 |
| 7.52 | 1.08 | 1.02 | -0.25 | -0.25 | 0.29 |
| 9.02 | 1.01 | 1.00 | -0.26 | -0.26 | 0.30 |
| 10.52 | 1.29 | 1.36 | -0.23 | -0.23 | 0.31 |
| 12.01 | 1.31 | 1.33 | -0.38 | -0.38 | 0.31 |
| 13.51 | 1.30 | 1.29 | -0.37 | -0.37 | 0.32 |
| 15.01 | 1.43 | 1.42 | -0.43 | -0.43 | 0.35 |
| 16.51 | 1.51 | 1.49 | -0.91 | -0.91 | 0.38 |
| 18.00 | 1.16 | 1.18 | -0.76 | -0.76 | 0.47 |
| 19.50 | 1.60 | 1.62 | -1.69 | -1.69 | 0.82 |
| 21.00 | 54.87 | 8.64 | -63.25 | -63.25 | -0.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
