通带频率DC~2.7GHz, 3.3-18GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 2.7 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 3.3-18 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

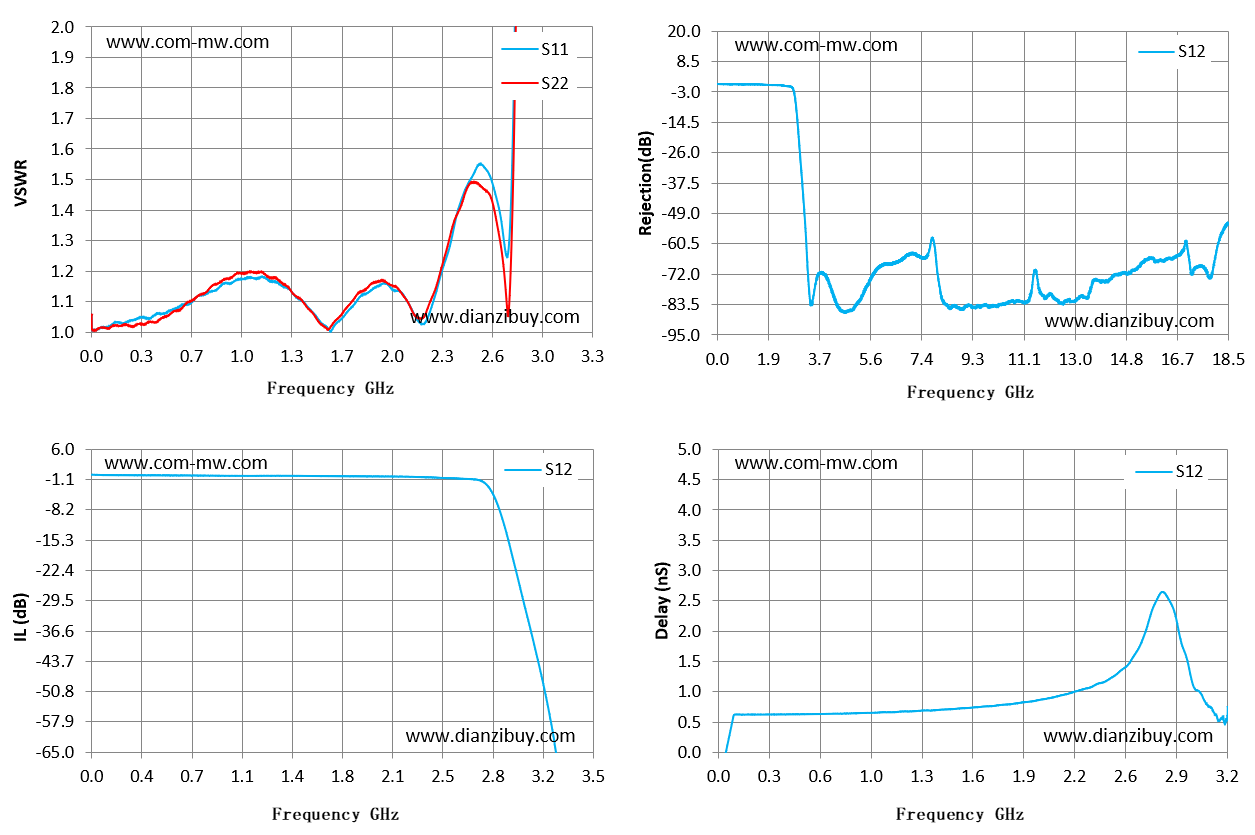

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 1.06 | 1.05 | 0.04 | 0.57 |
| 0.24 | 1.03 | 1.02 | -0.08 | 0.62 |
| 0.47 | 1.06 | 1.05 | -0.12 | 0.63 |
| 0.71 | 1.12 | 1.12 | -0.16 | 0.64 |
| 0.94 | 1.17 | 1.19 | -0.22 | 0.65 |
| 1.18 | 1.17 | 1.18 | -0.22 | 0.67 |
| 1.41 | 1.09 | 1.09 | -0.23 | 0.7 |
| 1.65 | 1.04 | 1.06 | -0.29 | 0.75 |
| 1.89 | 1.15 | 1.17 | -0.36 | 0.81 |
| 2.12 | 1.06 | 1.06 | -0.4 | 0.92 |
| 2.36 | 1.28 | 1.31 | -0.59 | 1.1 |
| 2.59 | 1.54 | 1.47 | -0.91 | 1.49 |
| 2.83 | 4.88 | 4.14 | -6.76 | 2.53 |
| 3.06 | 48.44 | 30.95 | -35.99 | 0.84 |
| 3.3 | 64.16 | 43.98 | -75.28 | -10.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
